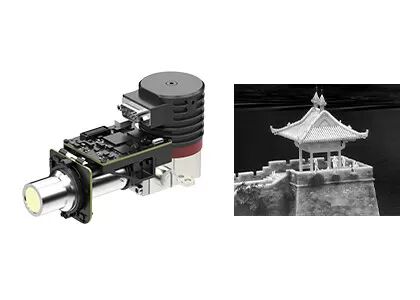

RS058 T2SL กล้องความร้อน Core 640x512 15μm Cooled Infrared Detector Integration
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ปณิธาน | 640x512 / 15μm | NETD | ≤25mK |
|---|---|---|---|
| ช่วงสเปกตรัม | 7.7~9.5μm (LW) | อัตราเฟรม | ปรับได้ 1~160Hz |
| ขนาด | 148x58.5x71mm | น้ำหนัก | ≤680g |
| แสงสูง | แกนกล้องความร้อน RS058,การรวมเครื่องตรวจจับอินฟราเรดเย็น 680g,แกนกล้องความร้อน 640x512 |
||
รายละเอียดสินค้า
โมดูลความร้อน EYAS615L ความยาวคลื่นยาว
ตัวเร่งความเร็วสำหรับ 640x512 / 15μm RS058 T2SL LWIR Cooled Infrared Detector Integration
รายละเอียดสินค้า
โมดูล AD ที่ระบายความร้อนด้วยซีรีส์ EYAS มีฟังก์ชันพรีแอมพลิฟายเออร์เพื่อแปลงสัญญาณแอนะล็อกจากเครื่องตรวจจับ IR ที่ระบายความร้อนด้วยความเย็นลงในเอาต์พุตสตรีมวิดีโอดิจิทัลสามารถใช้ได้กับรูปแบบความละเอียดที่แตกต่างกันและแถบคลื่นต่างๆEYAS615L เป็นสมาชิกของตระกูล EYAS ที่มีเครื่องตรวจจับอินฟราเรด T2SL LWIR ขนาด 640x512 / 15μm และ RS058 cryocooler ในตัว
โมดูล EYAS615L AD มีอัตราเฟรมสูงถึง 160Hz ซึ่งเหมาะสำหรับการใช้งานที่ต้องการการสังเกตวัตถุที่เคลื่อนที่เร็วบอร์ดความใกล้ชิดมาพร้อมกับ EYAS615L ทำให้เป็นเครื่องเร่งความเร็วสำหรับลูกค้า OEM เพื่อดำเนินการทดสอบการยอมรับอย่างรวดเร็วกับเครื่องตรวจจับ GST เริ่มการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลและผลิตภัณฑ์ทั้งหมดโดยใช้เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น
คุณสมบัติหลัก
- ง่ายต่อการพัฒนาและบูรณาการ
- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม
- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ
- 5V อุปทานเดียว
- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | EYAS615L |
| ประสิทธิภาพเครื่องตรวจจับ IR | |
| ปณิธาน | 640x512 |
| Pixel Pitch | 15μm |
| เครื่องทำความเย็น | RS058 |
| ช่วงสเปกตรัม | 7.7μm~9.5μm LW |
| เวลาทำความเย็น (25°C) | ≤5.5นาที |
| NETD ที่เหมาะสมที่สุด (20 ° C) | ≤25mK |
| โหมดการทำงาน | |
| อัตราเฟรม | ปรับได้ 1~160Hz |
| โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR & Interlace Binning;โหมด Windows;ป้องกันการบาน |
| ข้อกำหนดทางไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน |
| วิดีโอดิจิทัล | Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต |
| ซิงค์ภายนอก | CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก |
| การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps |
| พาวเวอร์ซัพพลาย | แผงภาพ 1 ช่อง: 5V เครื่องทำความเย็น 1 ช่อง: 24V |
| การใช้พลังงานที่เสถียร | 9W |
| ขนาด (มม.) | 148×58.5×71 |
| น้ำหนัก | ≤680g |
| อุณหภูมิในการทำงาน | -40°C ~ +60°C |
| ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
งานอุตสาหกรรม
โมดูลถ่ายภาพความร้อน EYAS615L มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
ข้อดีของเรา
คำถามที่พบบ่อย
1. วิธีการเลือกความละเอียดของเครื่องตรวจจับอินฟราเรดที่เหมาะสม?
ขึ้นอยู่กับความต้องการและการใช้งานจริงของผลิตภัณฑ์ของคุณ และราคาก็เป็นปัจจัยที่ต้องพิจารณาด้วยหากคุณภาพของภาพไม่สูง คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดที่มีความละเอียดต่ำได้ เช่น 120x90, 256x192, 400x300หากคุณต้องการภาพที่คมชัดเป็นพิเศษสำหรับวัตถุประสงค์พิเศษบางอย่าง เช่น การตรวจสอบระยะไกล คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดความละเอียดสูงขนาด 1280x1024 ได้
2. วิธีการเลือกสีเทียมที่เหมาะสมสำหรับการถ่ายภาพความร้อน?
- สีขาวเทาเหมาะกับชิ้นงานที่มีอุณหภูมิแตกต่างกันเล็กน้อย
- สีแดงและสีน้ำเงินเหมาะกับฉากที่ต้องการหาจุดปัญหามากกว่า
- สีแดงเหล็กเป็นจานสีมาตรฐานของอุตสาหกรรมพลังงาน
หมายเหตุ: ไม่ว่าคุณจะเลือกจานสีใด อุณหภูมิความร้อนจะไม่เปลี่ยนแปลงเลย
3. จะเลือกเลนส์กล้องถ่ายภาพความร้อนอินฟราเรดที่เหมาะสมได้อย่างไร?
- เลนส์มาตรฐานสามารถเล็งเป้าหมายปกติได้ด้วยระยะห่างที่เหมาะสม
- สำหรับเลนส์เทเลโฟโต้ เหมาะสำหรับเป้าหมายที่ค่อนข้างเล็กและต้องมองจากระยะไกล
- หากต้องการดูรายละเอียดของวัตถุในระยะใกล้มากขึ้น เลนส์มุมกว้างจะดีกว่า
- เลนส์มาโครใช้สำหรับมองเห็นเป้าหมายที่เล็กมากในระยะใกล้ เช่น วงจรชิป
