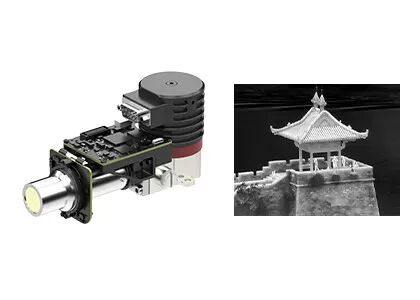

640x512 15μm โมดูลกล้องระบายความร้อนด้วย RS058 T2SL LWIR Camera Core

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น EYAS615L
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 640x512 / 15μm NETD ≤25mK
ช่วงสเปกตรัม 7.7~9.5μm (LW) ขนาด 142x58.5x71mm
แสงสูง

640x512 โมดูลกล้องระบายความร้อนด้วย RS058 โมดูลกล้องระบายความร้อนด้วย T2SL LWIR Camera Core

,

RS058 Cooled Camera Modules

,

T2SL LWIR Camera Core

ฝากข้อความ
รายละเอียดสินค้า
โมดูลกล้องระบายความร้อนด้วย EYAS615L



โมดูล AD ที่ระบายความร้อนด้วย 640x512 / 15μm RS058 T2SL LWIR โมดูลอินฟราเรดระบายความร้อนด้วยเพื่อการบูรณาการที่รวดเร็ว



รายละเอียดสินค้า



โมดูล AD ที่ระบายความร้อนด้วยซีรีส์ EYAS มีฟังก์ชันพรีแอมพลิฟายเออร์เพื่อแปลงสัญญาณแอนะล็อกจากเครื่องตรวจจับ IR ที่ระบายความร้อนด้วยความเย็นลงในเอาต์พุตสตรีมวิดีโอดิจิทัลสามารถใช้ได้กับรูปแบบความละเอียดที่แตกต่างกันและแถบคลื่นต่างๆEYAS615L เป็นสมาชิกของตระกูล EYAS ที่มีเครื่องตรวจจับความเย็น 640x512 / 15μm LWIR และ RS058 cryocooler ในตัว



ด้วยโมดูล AD ที่ระบายความร้อนด้วยชุด EYAS ทำให้ลูกค้า OEM สามารถทำการทดสอบการยอมรับอย่างรวดเร็วกับเครื่องตรวจจับอินฟราเรด GST ได้อย่างรวดเร็ว เริ่มการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลและผลิตภัณฑ์ทั้งหมดโดยใช้เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน



เทคโนโลยี Global Sensor เป็นผู้จัดจำหน่ายเครื่องตรวจจับอินฟราเรดชั้นนำและผู้ผลิตโมดูลกล้อง OEMบริษัท ครอบคลุมพื้นที่ 30,000 ตารางเมตรพร้อมห้องสะอาด 20,000 ตารางเมตรซึ่งสามารถให้บริการลูกค้าด้วยอุปทานที่มั่นคงของผลิตภัณฑ์อินฟราเรด



คุณสมบัติหลัก



- ง่ายต่อการพัฒนาและบูรณาการ

- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม

- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ

- 5V อุปทานเดียว

- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง EYAS615L
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 640x512
Pixel Pitch 15μm
เครื่องทำความเย็น RS058
ช่วงสเปกตรัม 7.7μm~9.5μm LW
เวลาทำความเย็น (25°C) ≤5.5นาที
NETD ที่เหมาะสมที่สุด (20 ° C) ≤25mK
โหมดการทำงาน
อัตราเฟรม ปรับได้ 1~160Hz
โหมดการทำงาน สแนปชอต;โหมดบูรณาการ ITR & Interlace Binning;โหมด Windows;ป้องกันการบาน
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน QSH 60 พิน
วิดีโอดิจิทัล Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต
ซิงค์ภายนอก CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก
การสื่อสาร พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps
พาวเวอร์ซัพพลาย แผงภาพ 1 ช่อง: 5V
เครื่องทำความเย็น 1 ช่อง: 24V
การใช้พลังงานที่เสถียร 9W
ขนาด (มม.) 148×58.5×71
น้ำหนัก ≤680g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง



งานอุตสาหกรรม



โมดูลถ่ายภาพความร้อน EYAS615L มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น



640x512 15μm โมดูลกล้องระบายความร้อนด้วย RS058 T2SL LWIR Camera Core 0



เกี่ยวกับ GST อินฟราเรด



640x512 15μm โมดูลกล้องระบายความร้อนด้วย RS058 T2SL LWIR Camera Core 1



คำถามที่พบบ่อย



1.อะไรคือความแตกต่างระหว่างเครื่องตรวจจับ IR ที่ไม่ได้ระบายความร้อนและเย็น?



ปัจจุบันมีเซ็นเซอร์ภาพความร้อนอินฟราเรดในท้องตลาดอยู่สองประเภท ได้แก่ แบบระบายความร้อนและไม่ระบายความร้อน



เครื่องตรวจจับ IR ที่ไม่มีการระบายความร้อนทำงานที่อุณหภูมิแวดล้อมมันขึ้นอยู่กับอุตสาหกรรมเซมิคอนดักเตอร์และมักจะสามารถประดิษฐ์ในปริมาณมากด้วยขนาดที่เล็กและต้นทุนต่ำเครื่องตรวจจับ IR ที่ไม่มีการระบายความร้อนมีการใช้กันอย่างแพร่หลายในอุปกรณ์พกพา/มือถือ/มือถือ



เครื่องตรวจจับ IR แบบระบายความร้อนถูกบรรจุในหน่วยที่เก็บไว้ที่อุณหภูมิต่ำมากซึ่งจะต้องได้รับการสนับสนุนโดยเครื่องทำความเย็นแบบแช่แข็งมีขนาดใหญ่กว่า มีราคาแพงกว่าและเชื่อถือได้น้อยกว่าเซ็นเซอร์ที่ไม่มีการระบายความร้อน สาเหตุหลักมาจากระบบทำความเย็นที่ซับซ้อนซึ่งต้องการอย่างไรก็ตาม ระบบระบายความร้อนนั้นมีความละเอียดอ่อนอย่างไม่น่าเชื่อ และมักจะทำงานร่วมกับออปติกทางยาวโฟกัสยาวเพื่อบรรลุภารกิจระยะไกล
