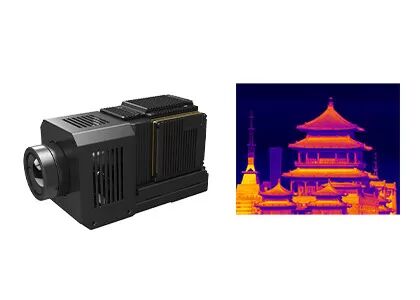

MWIR MCT โมดูลถ่ายภาพความร้อนอินฟราเรด 1280x1024 12μm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xพิมพ์ | โมดูลกล้อง MWIR | เครื่องตรวจจับ IR | เครื่องตรวจจับความเย็น |
---|---|---|---|
ปณิธาน | 1280x1024 / 12μm | NETD | ≤20mK |
ช่วงสเปกตรัม | 3.7~4.8μm MW | ขนาด | 165x86x107mm |
แสงสูง | MCT โมดูลถ่ายภาพความร้อนอินฟราเรด,1280x1024 โมดูลถ่ายภาพความร้อนอินฟราเรด,MWIR โมดูลความร้อนอินฟราเรด |
ความละเอียดสูง 1280x1024 / 12μm MWIR MCT โมดูลถ่ายภาพความร้อนพร้อมอัลกอริธึมการประมวลผลภาพ
GAVIN1212 เป็นโมดูลถ่ายภาพความร้อนแบบคลื่นกลางที่ระบายความร้อนด้วยความเย็น พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับ IR HgCdTe MWIR IR ความละเอียดสูง 1280x1024@12µm พร้อมเครื่องทำความเย็น RS058F อุปกรณ์อิเล็กทรอนิกส์ฮาร์ดแวร์ และอัลกอริธึมการประมวลผลภาพต่างๆ ถูกฝังไว้แล้วเพื่อนำเสนอภาพความร้อนที่คมชัดและชัดเจน
อัลกอริธึมการประมวลผลภาพรวมถึงการแก้ไขความไม่สม่ำเสมอขั้นพื้นฐาน (NUC) การควบคุมอัตราขยายอัตโนมัติ (AGC) การเพิ่มประสิทธิภาพรายละเอียดอัจฉริยะ (IDE) เป็นต้น GAVIN1212 สามารถส่งออกภาพอินฟราเรดความคมชัดสูงเมกะพิกเซลผ่านอินเทอร์เฟซวิดีโอดิจิตอล HDMIด้วยอินเทอร์เฟซ Cameralink มาตรฐานอุตสาหกรรม กล้องอินฟราเรดหรือผู้รวมระบบสามารถออกแบบหรือรวมกล้องทั้งหมดของตนเองโดยใช้โมดูลถ่ายภาพความร้อน GAVIN1212 ได้อย่างง่ายดาย
- ตอบสนองความต้องการของการตรวจจับระยะไกล
- ความไวสูง NETD≤20mK
- มุมมองภาพกว้าง ความละเอียดสูงสุด 1280x1024
- บูรณาการเข้ากับระบบได้ง่าย
- อินเทอร์เฟซ DVP/Cameralink, เอาต์พุตภาพ RAW/YUV
- มีเลนส์ซูมออปติคอลต่อเนื่องหลากหลายให้เลือก
แบบอย่าง | GAVIN1212 |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 1280x1024 |
Pixel Pitch | 12μm |
เครื่องทำความเย็น | RS058F |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
เวลาทำความเย็น(20°C) | ≤8นาที |
สุทธิ (20 องศาเซลเซียส) | ≤20mK |
การประมวลผลภาพ | |
อัตราเฟรม | 50Hz/100Hz |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ×1/×2/×4 |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | J30JZ 25 พิน;อินเทอร์เฟซเอาต์พุตพิเศษ HDMI |
วิดีโอแอนะล็อก | / |
วิดีโอดิจิทัล | เอาต์พุต HDMI: YUV เอาต์พุต Cameralink: 16 บิต RAW/YUV |
ซิงค์ภายนอก | ซิงค์ภายนอกเฟรม: RS422 Level |
การสื่อสาร | RS422, 115200bps |
พาวเวอร์ซัพพลาย | 24V±1V |
การใช้พลังงานที่เสถียร | 16W |
ขนาด (มม.) | 165x86x107 |
น้ำหนัก | ≤1600g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
เลนส์ออปติคอล | |
เลนส์เสริม | ซูมต่อเนื่อง: 37.5~750mm/F4 ซูมคงที่: 19 มม./F2;40 มม./F2;240 มม./F2 |
โมดูลกล้องอินฟราเรดความร้อน GAVIN1212 มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. NETD คืออะไร?
NETD หมายถึง "ความแตกต่างของอุณหภูมิเทียบเท่าเสียงรบกวน"เป็นการวัดว่าเครื่องตรวจจับภาพความร้อนสามารถแยกแยะความแตกต่างเพียงเล็กน้อยของการแผ่รังสีความร้อนในภาพได้ดีเพียงใดโดยทั่วไป NETD จะแสดงเป็นมิลลิเคลวิน (mK)โดยปกติตัวเลข NETD ที่ต่ำกว่าคือค่าความไวต่อความร้อนที่สูงขึ้น
2. SWaP3 คืออะไร?
SWaP3 หมายถึง ขนาด น้ำหนัก กำลัง ประสิทธิภาพ และราคาบ่งบอกถึงแนวโน้มเทคโนโลยีของอุตสาหกรรมอินฟราเรด
3. DRI คืออะไร?
DRI มักจะหมายถึงระยะการตรวจจับ การรับรู้ และการระบุระยะของระบบถ่ายภาพความร้อนเป็นพารามิเตอร์สำคัญในการตัดสินประสิทธิภาพของระบบถ่ายภาพความร้อน
