1280x1024 12μm Cooled IR Camera Module Core Long Range Detection
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ความคมชัดสูง | 1280x1024 | Pixel Pitch | 12μm |
|---|---|---|---|
| อัตราเฟรม | 50Hz/100Hz | NETD | ≤20mK |
| ขนาด | 165x86x107mm | ช่วงสเปกตรัม | 3.7~4.8μm MW |
| แสงสูง | 1280x1024 Cooled Ir Camera,100Hz Cooled Ir Camera,โมดูลกล้อง GST ir |
||
รายละเอียดสินค้า

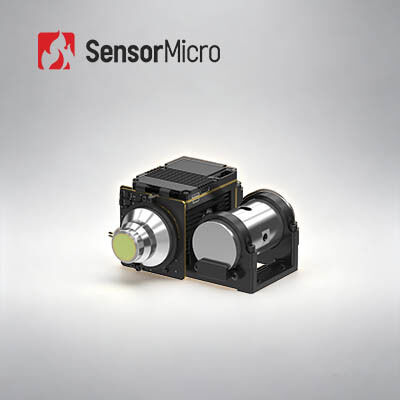

Megapixel GAVIN1212 Cooled Camera Core
การตรวจจับระยะไกล 1280x1024 / 12μm MWIR MCT Cooled Camera Module พร้อมเลนส์ซูม 37.5 ~ 750 มม
รายละเอียดสินค้า
โมดูลอินฟราเรดระบายความร้อนด้วย GAVIN1212 เป็นสมาชิกครอบครัวของโมดูลถ่ายภาพความร้อน GAVIN ของ Global Sensor Technologyมาพร้อมกับเครื่องตรวจจับ MCT MWIR IR ความละเอียดสูง 1280x1024 / 12µm พร้อมเครื่องทำความเย็น RS058F อุปกรณ์อิเล็กทรอนิกส์สำหรับฮาร์ดแวร์และอัลกอริธึมการประมวลผลภาพต่างๆ ถูกฝังไว้แล้วเพื่อนำเสนอภาพความร้อนที่คมชัดและชัดเจน
ด้วยความละเอียดอาร์เรย์ขนาดใหญ่ 1280x1024 จึงสามารถรับรู้มุมมองที่กว้างขึ้นและให้รายละเอียดของภาพได้มากขึ้นขนาดพิกเซลที่ลดลง 12µm ให้ความละเอียดเชิงพื้นที่ที่ดีขึ้นและจับคู่โฟกัสของเลนส์ออปติคอลที่สั้นลงเพื่อให้บรรลุเป้าหมายในช่วงเดียวกันเป็นตัวเลือกที่เหมาะสมที่สุดสำหรับผู้รวมระบบ EO-IR เพื่อออกแบบน้ำหนักบรรทุกสำหรับการใช้งานทางอากาศหรือทางเรือ
คุณสมบัติหลัก
- ตอบสนองความต้องการของการตรวจจับระยะไกล
- ความไวสูง NETD≤20mK
- มุมมองภาพกว้าง ความละเอียดสูงสุด 1280x1024
- บูรณาการเข้ากับระบบได้ง่าย
- อินเทอร์เฟซ DVP/Cameralink, เอาต์พุตภาพ RAW/YUV
- มีเลนส์ซูมออปติคอลต่อเนื่องหลากหลายให้เลือก
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | GAVIN1212 |
| ประสิทธิภาพเครื่องตรวจจับ IR | |
| ปณิธาน | 1280x1024 |
| Pixel Pitch | 12μm |
| เครื่องทำความเย็น | RS058F |
| ช่วงสเปกตรัม | 3.7μm ～ 4.8μm MW |
| เวลาทำความเย็น(20°C) | ≤8นาที |
| สุทธิ (20 องศาเซลเซียส) | ≤20mK |
| การประมวลผลภาพ | |
| อัตราเฟรม | 50Hz/100Hz |
| โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
| ซูมแบบดิจิตอล | ×1/×2/×4 |
| ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
| อัลกอริธึมภาพ | NUC/AGC/IDE |
| ข้อกำหนดทางไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | J30JZ 25 พิน;อินเทอร์เฟซเอาต์พุตพิเศษ HDMI |
| วิดีโอแอนะล็อก | / |
| วิดีโอดิจิทัล | เอาต์พุต HDMI: YUV เอาต์พุต Cameralink: 16 บิต RAW/YUV |
| ซิงค์ภายนอก | ซิงค์ภายนอกเฟรม: RS422 Level |
| การสื่อสาร | RS422, 115200bps |
| พาวเวอร์ซัพพลาย | 24V±1V |
| การใช้พลังงานที่เสถียร | 16W |
| ขนาด (มม.) | 165x86x107 |
| น้ำหนัก | ≤1600g |
| อุณหภูมิในการทำงาน | -40°C ~ +60°C |
| ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
| เลนส์ออปติคอล | |
| เลนส์เสริม | ซูมต่อเนื่อง: 37.5~750mm/F4 ซูมคงที่: 19 มม./F2;40 มม./F2;240 มม./F2 |
งานอุตสาหกรรม
โมดูลกล้องอินฟราเรดความร้อน GAVIN1212 มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
โซลูชันการตรวจจับ IR
คำถามที่พบบ่อย
1. ตัวตรวจจับ MCT/HgCdTe คืออะไร?
MCT หรือที่เรียกว่า HgCdTe หมายถึง Mercury-Cadmium-Tellurid ซึ่งเป็นสารประกอบทางเคมีของแคดเมียมเทลลูไรด์ (CdTe) และปรอทเทลลูไรด์ (HgTe) และวัสดุทั่วไปในเครื่องตรวจจับแสงเครื่องตรวจจับ MCT/ HgCdTe เป็นเครื่องตรวจจับโฟโตคอนดักเตอร์ที่ทำงานในสภาพแวดล้อมที่อุณหภูมิต่ำและสามารถตรวจจับรังสีอินฟราเรดได้มีความไวมากกว่าเซ็นเซอร์ความร้อน
2. เครื่องตรวจจับ T2SL คืออะไร?
T2SL หมายถึง Type-II Superlattice ซึ่งเป็นวัสดุประดิษฐ์ที่มี heterojunction เป็นระยะ ๆ สลับกันที่ขนาดนาโนเมตรมีความสม่ำเสมอสูงและคุณสมบัติทางแสงที่เหนือกว่า เช่น มวลอิเล็กตรอนที่มีประสิทธิภาพ ค่าสัมประสิทธิ์การดูดกลืนขนาดใหญ่ และประสิทธิภาพควอนตัมสูงเมื่อเทียบกับเครื่องตรวจจับอินฟราเรด MCT เครื่องตรวจจับอินฟราเรด T2SL มีความสม่ำเสมอของวัสดุที่ดี ต้นทุนต่ำ และประสิทธิภาพใกล้เคียงกับเครื่องตรวจจับอินฟราเรด MCT ในแถบคลื่นขนาดกลางและยาว แต่มีข้อได้เปรียบที่ดีในแถบคลื่นที่ยาวมาก
