320x256 30μm Cooled IR Camera Module for Optical Gas Imaging
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xสไตล์ | โมดูลอินฟราเรดเย็นลง | ปณิธาน | 320x256 / 30μm |
---|---|---|---|
NETD | ≤15mK | ช่วงสเปกตรัม | 3.2±0.1~3.5±0.1μm |
ขนาด | 155x67x80mm | เลนส์เสริม | ซูมคงที่ |
แสงสูง | 320x256 โมดูลกล้อง Ir ที่ระบายความร้อนด้วยความเย็น,โมดูลกล้อง Ir ที่ระบายความร้อนด้วยน้ำหนักเบา |

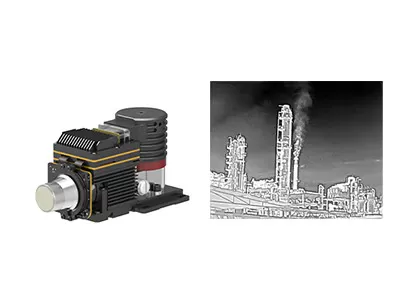

โมดูลกล้องอินฟราเรดระบายความร้อนด้วย 320x256 / 30μmพร้อมเลนส์ 55 มม. สำหรับการตรวจจับการรั่วไหลของก๊าซ VOCs
สารประกอบอินทรีย์ระเหยง่ายหรือ VOCs คือก๊าซที่ปล่อยออกมาจากผลิตภัณฑ์หรือกระบวนการในอากาศบางชนิดก็เป็นอันตรายด้วยตัวมันเอง รวมทั้งบางชนิดที่ก่อให้เกิดมะเร็งนอกจากนี้ พวกมันยังสามารถทำปฏิกิริยากับก๊าซอื่นๆ และก่อให้เกิดมลพิษทางอากาศอื่นๆ หลังจากที่พวกมันอยู่ในอากาศ
GAS330 เป็นโมดูลถ่ายภาพความร้อนอินฟราเรดแบบระบายความร้อนที่ออกแบบมาเป็นพิเศษสำหรับการตรวจจับการรั่วไหลของก๊าซรวมเครื่องตรวจจับอินฟราเรด MWIR ระบายความร้อนด้วย MCT ขนาด 320x256 / 30µm และใช้เทคโนโลยีการกรองความยาวคลื่นสเปกตรัมเพื่อให้เห็นภาพ VOCs ที่มองไม่เห็นซึ่งไม่สามารถมองเห็นได้ด้วยตาเปล่า
ผู้ผลิตกล้องสามารถออกแบบกล้องตรวจจับการรั่วไหลของก๊าซตามโมดูลนี้ได้อย่างง่ายดายและมีประสิทธิภาพ
- ความละเอียด: 320x256
- ระยะพิทช์พิกเซล: 30µm
- NETD≤15mK, ความไวแสงสูง
- การตอบสนองทางสเปกตรัม: 3.2µm±0.1µm~3.5µm±0.1µm
- ความยาวคลื่นปรับแต่งได้ตามความต้องการที่แตกต่างกัน
- ผสานรวมกับอินเทอร์เฟซ DVP/CameraLink ได้อย่างง่ายดาย
แบบอย่าง | GAS330 |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 320x256 |
Pixel Pitch | 30μm |
เครื่องทำความเย็น | RS058 |
ช่วงสเปกตรัม | 3.2μm±0.1μm~3.5μm±0.1μm MW |
เวลาทำความเย็น (20 องศาเซลเซียส) | ≤8นาที |
ตาข่าย (20 องศาเซลเซียส) | ≤15mK |
การประมวลผลภาพ | |
อัตราเฟรม | 30Hz |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ×1/×2/×4 |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | J30JZ 25pin |
วิดีโอแอนะล็อก | เพื่อน |
วิดีโอดิจิทัล | RAW/YUV 16 บิต: เอาต์พุต DVP/Cameralink 16 บิต |
ซิงค์ภายนอก | ซิงค์ภายนอกเฟรม: RS422 Level |
การสื่อสาร | RS422, 115200bps |
พาวเวอร์ซัพพลาย | 20~28VDC |
การใช้พลังงานที่เสถียร | 12W |
ขนาด (มม.) | 155×67×80 |
น้ำหนัก | ≤900g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
เลนส์ออปติคอล | |
เลนส์เสริม | ซูมคงที่: 23 มม./F1.5;55 มม./F1.5 |
กล้องถ่ายภาพความร้อนตรวจจับการรั่วไหลของก๊าซ GAS330 ใช้สำหรับการมองเห็น VOCs ที่มองไม่เห็น (สารประกอบอินทรีย์ระเหยง่าย) และตรวจจับการรั่วไหลของก๊าซ เช่น มีเทน อีเทน โพรเพน บิวเทน เพนเทน เฮกเซน เฮปเทน ออกเทน เอทิลีน โพรพิลีน ไอโซพรีน เมธานอล , เอทานอล, บิวทาโนน, เบนซีน, โทลูอีน, ไซลีน, เอทิลเบนซีนเป็นต้น
1.อะไรคือความแตกต่างระหว่างเครื่องตรวจจับ IR ที่ไม่ได้ระบายความร้อนและเย็น?
ปัจจุบันมีเซ็นเซอร์ภาพความร้อนอินฟราเรดในท้องตลาดอยู่สองประเภท คือ แบบระบายความร้อนและไม่ระบายความร้อน
เครื่องตรวจจับ IR ที่ไม่มีการระบายความร้อนทำงานที่อุณหภูมิแวดล้อมมันขึ้นอยู่กับอุตสาหกรรมเซมิคอนดักเตอร์และมักจะสามารถประดิษฐ์ในปริมาณมากด้วยขนาดที่เล็กและต้นทุนต่ำเครื่องตรวจจับ IR ที่ไม่มีการระบายความร้อนมีการใช้กันอย่างแพร่หลายในอุปกรณ์พกพา/มือถือ/มือถือ
เครื่องตรวจจับ IR แบบระบายความร้อนถูกบรรจุในหน่วยที่เก็บไว้ที่อุณหภูมิต่ำมากซึ่งจะต้องได้รับการสนับสนุนโดยเครื่องทำความเย็นแบบแช่แข็งมีขนาดใหญ่กว่า มีราคาแพงกว่าและเชื่อถือได้น้อยกว่าเซ็นเซอร์ที่ไม่มีการระบายความร้อน สาเหตุหลักมาจากระบบทำความเย็นที่ซับซ้อนซึ่งต้องการอย่างไรก็ตาม ระบบระบายความร้อนมีความไวอย่างไม่น่าเชื่อ และมักจะทำงานร่วมกับออปติกทางยาวโฟกัสยาวเพื่อบรรลุภารกิจระยะไกล
