640x512 15μm MCT MWIR Cooled Module การรวมอย่างรวดเร็ว RoHS ได้รับการอนุมัติ
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ปณิธาน | 640x512 / 15μm | NETD | ≤18mK |
|---|---|---|---|
| ช่วงสเปกตรัม | 3.7~4.8μm | ขนาด | 122x88x59mm |
| แสงสูง | โมดูลระบายความร้อนด้วย 640x512 MWIR,โมดูลระบายความร้อนด้วย MCT MWIR |
||
รายละเอียดสินค้า
GST EYAS615B เพื่อการบูรณาการที่รวดเร็ว

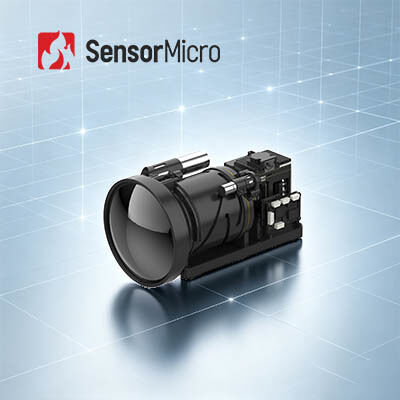

640x512 / 15μm MCT MWIR Cooled Module สำหรับการบูรณาการอย่างรวดเร็วในกล้องรักษาความปลอดภัยด้วยความร้อน
รายละเอียดสินค้า
โมดูลระบายความร้อน EYAS615B เป็นตัวเร่งความเร็วสำหรับเครื่องตรวจจับอินฟราเรด MWIR ขนาด 640x512 / 15μm ที่มีการระบายความร้อนด้วยโมดูลนี้ ลูกค้า OEM จะพัฒนาและประหยัดค่าใช้จ่ายได้ง่าย
โมดูล EYAS615B AD มีอัตราเฟรมสูงถึง 120Hz, สแน็ปช็อต, ITR/IWR, หน้าต่าง, โหมดการทำงานป้องกันการบานบอร์ดความใกล้ชิดมาพร้อมกับ EYAS615B ทำให้เป็นเครื่องเร่งความเร็วสำหรับลูกค้า OEM เพื่อดำเนินการทดสอบการยอมรับอย่างรวดเร็วกับเครื่องตรวจจับ GST เริ่มการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลและผลิตภัณฑ์ทั้งหมดโดยใช้เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น
แกนระบายความร้อน EYAS615B สามารถรวมเข้ากับกล้องวงจรปิดพร้อมการตรวจสอบอุณหภูมิระยะไกลพิเศษเหมาะสำหรับลูกค้าที่ผลิตกล้องรักษาความปลอดภัยและเฝ้าระวังความต้องการสูงสำหรับการตรวจวัดภาพและอุณหภูมิ ประสิทธิภาพที่แข็งแกร่งและเชื่อถือได้
คุณสมบัติหลัก
- ง่ายต่อการพัฒนาและบูรณาการ
- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม
- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ
- 5V อุปทานเดียว
- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | EYAS615B |
| ประสิทธิภาพเครื่องตรวจจับ IR | |
| ปณิธาน | 640x512 |
| Pixel Pitch | 15μm |
| เครื่องทำความเย็น | RS046 |
| ช่วงสเปกตรัม | 3.7μm ～ 4.8μm MW |
| เวลาทำความเย็น (25°C) | ≤5.5นาที |
| NETD ที่เหมาะสมที่สุด (20 ° C) | ≤18mK |
| โหมดการทำงาน | |
| อัตราเฟรม | ปรับได้ 1~50Hz |
| โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน |
| ข้อกำหนดทางไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน |
| วิดีโอดิจิทัล | Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต |
| ซิงค์ภายนอก | CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก |
| การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps |
| พาวเวอร์ซัพพลาย | แผงภาพ 1 ช่อง: 5V เครื่องทำความเย็นแบบช่องแช่แข็ง 1 ช่อง: 12V |
| การใช้พลังงานที่เสถียร | 8W |
| ขนาด (มม.) | 122×88×59 |
| น้ำหนัก | ≤400g |
| อุณหภูมิในการทำงาน | -40°C ~ +60°C |
| ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
งานอุตสาหกรรม
โมดูลถ่ายภาพความร้อน EYAS615B เหมาะสำหรับระบบตรวจสอบระยะไกลและสภาพแวดล้อมที่ซับซ้อน เช่น พื้นที่ที่ไม่ค่อยมีคนอาศัยอยู่ การเฝ้าติดตามสภาพอากาศทุกวันตลอด 24 ชั่วโมง สถานที่ที่มีสภาพอากาศเลวร้าย
ข้อดีของเรา
คำถามที่พบบ่อย
1. ไมโครโบโลมิเตอร์อาร์เรย์ระนาบโฟกัสที่ไม่มีการระบายความร้อนทำงานอย่างไร
โดยการใช้หลักการของเอฟเฟกต์ความร้อนจากการแผ่รังสีอินฟราเรด เครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนจะแปลงพลังงานรังสีอินฟราเรดเป็นพลังงานความร้อนด้วยวัสดุดูดซับอินฟราเรด เพื่อให้อุณหภูมิของวัสดุที่ละเอียดอ่อนเพิ่มขึ้นจากนั้น พารามิเตอร์ทางกายภาพบางอย่างของวัสดุที่มีความละเอียดอ่อนจะเปลี่ยนไปตามนั้นและแปลงเป็นสัญญาณไฟฟ้าหรือสัญญาณแสงที่มองเห็นได้ผ่านกลไกการแปลงบางอย่างที่ออกแบบมาเพื่อตรวจจับวัตถุ
2. ข้อดีของ vox microbolometer ที่ไม่มีการระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนไม่จำเป็นต้องมีอุปกรณ์ Integrated Dewar Cooler Assembly (IDCA) และสามารถทำงานได้ที่อุณหภูมิห้องมันมีข้อดีของการเริ่มต้นอย่างรวดเร็ว ใช้พลังงานต่ำ ขนาดเล็ก น้ำหนักเบา อายุยืน ต้นทุนต่ำและแม้ว่าความไวของเครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนจะไม่ดีเท่ากับเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น แต่หลังจากหลายปีของการพัฒนา ประสิทธิภาพด้านต้นทุนก็ดีกว่าตัวตรวจจับแบบระบายความร้อนด้วย ซึ่งมีแนวโน้มในการใช้งานที่กว้างกว่าอย่างเห็นได้ชัด
