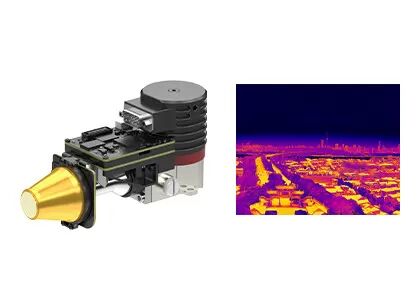

MCT MWIR โมดูลกล้องความร้อนความละเอียดสูง 1280x1024 / 12μmสำหรับการตรวจจับระยะไกล
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 1280x1024 | Pixel Pitch | 12μm |
---|---|---|---|
NETD | ≤20mK | ช่วงสเปกตรัม | 3.7~4.8μm MW |
ขนาด | 149x58.5x71mm | อัตราเฟรม | ปรับได้ 1~100Hz |
แสงสูง | MWIR โมดูลกล้องความร้อนความละเอียดสูง 1280x1024 โมดูลกล้องความร้อนความละเอียดสูง,1280x1024 High Resolution Thermal Camera Module |
ความละเอียดสูง 1280x1024 / 12μm MCT MWIR Cooled Infrared Module สำหรับการตรวจจับระยะไกล
EYAS1212 เป็นโมดูลอินฟราเรดแบบอะนาล็อก-ดิจิตอลระบายความร้อนด้วยความละเอียดสูงโดยใช้รูปแบบ IR FPA ระยะพิทช์12μmขนาด 1280x1024
โมดูล AD นี้ประกอบด้วยบอร์ดความใกล้ชิดที่ให้การจับเวลา FPA และอุปกรณ์จ่ายไฟที่มีความละเอียดอ่อนนอกจากนี้ อินเทอร์เฟซ Camera Link ยังส่งออกข้อมูลดิบ 16 บิต ซึ่งช่วยลดความยุ่งยากในการผสานรวมเครื่องตรวจจับเข้ากับระบบ
ดังนั้น โมดูล EYAS1212 AD ช่วยให้ลูกค้า OEM ดำเนินการทดสอบการยอมรับอย่างรวดเร็วบนเครื่องตรวจจับอินฟราเรดแบบระบายความร้อน GST C1212M 1280x1024@12μm เริ่มต้นการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลอินฟราเรดที่ระบายความร้อนด้วยความร้อน หรือกล้องถ่ายภาพความร้อนอินฟราเรดแบบสมบูรณ์หรือระบบที่ใช้ระบบระบายความร้อน เครื่องตรวจจับอินฟราเรด
- ง่ายต่อการพัฒนาและบูรณาการ
- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม
- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ
- 5V อุปทานเดียว
- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้
แบบอย่าง | EYAS1212 |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 1280x1024 |
Pixel Pitch | 12μm |
เครื่องทำความเย็น | RS058F |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
เวลาทำความเย็น (25°C) | ≤6นาที |
NETD ที่เหมาะสมที่สุด (20 ° C) | ≤20mK |
โหมดการทำงาน | |
อัตราเฟรม | ปรับได้ 1~100Hz |
โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน |
วิดีโอดิจิทัล | Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต |
ซิงค์ภายนอก | CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก |
การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps |
พาวเวอร์ซัพพลาย | แผงภาพ 1 ช่อง: 5V เครื่องทำความเย็น 1 ช่อง: 24V |
การใช้พลังงานที่เสถียร | 9W |
ขนาด (มม.) | 149×58.5×71 |
น้ำหนัก | ≤680g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
โมดูลถ่ายภาพความร้อน EYAS1212 มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนด้วยอินฟราเรดเป็นวิธีหนึ่งที่ใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุมันแปลงรังสีอินฟราเรดที่มองไม่เห็นเป็นภาพความร้อนอินฟราเรดที่มองเห็นได้ด้วยการกระจายอุณหภูมิของพื้นผิวเป้าหมายวัตถุที่แตกต่างกันและแม้แต่ส่วนต่างๆ ของวัตถุเดียวกันก็มีความสามารถในการแผ่รังสีและความแรงของการสะท้อนอินฟราเรดที่แตกต่างกัน
2. การถ่ายภาพด้วยอินฟราเรดสามารถทำอะไรได้บ้าง?
- การมองเห็นตอนกลางคืน
- ค้นหาและกู้ภัย
- การทดสอบแบบไม่ทำลาย
-การป้องกันการระบาด
-Thermography
- ความปลอดภัยและการตรวจสอบ
-ดับเพลิง
…
3. โมดูลถ่ายภาพความร้อนคืออะไร?
โมดูลถ่ายภาพความร้อนมักจะประกอบด้วยเครื่องตรวจจับอินฟราเรด เลนส์อินฟราเรด และอุปกรณ์อิเล็กทรอนิกส์ฮาร์ดแวร์พร้อมซอฟต์แวร์และอัลกอริธึมฝังอยู่เป็นหน่วยขั้นต่ำของอุปกรณ์ถ่ายภาพความร้อน
