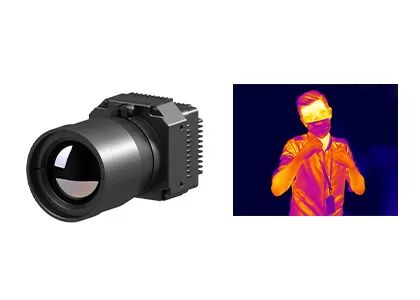

LWIR แกนกล้องอินฟราเรด Uncooled 1280x1024 12μMพร้อมการถ่ายภาพความร้อนที่ชัดเจน
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 1280x1024/12μm | ช่วงสเปกตรัม | 8~14μm |
---|---|---|---|
NETD | <30mK | อัตราเฟรม | 25Hz |
ขนาด | 56x56x40.2mm | น้ำหนัก | ≤220g |
แสงสูง | LWIR แกนกล้องอินฟราเรดที่ไม่มีการระบายความร้อน,แกนกล้องอินฟราเรด 1280x1024,แกนกล้องความร้อน 12uM |

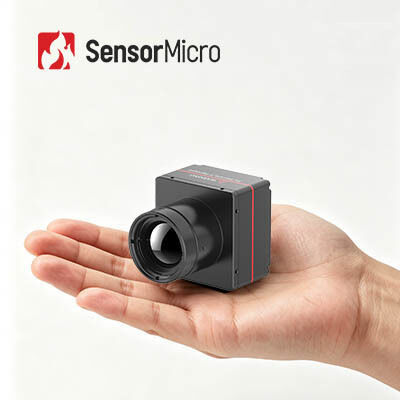

LWIR แกนกล้องอินฟราเรด Uncooled 1280x1024 12μMพร้อมการถ่ายภาพความร้อนแบบ Ultra Clear
อาร์เรย์ขนาดใหญ่ 1280x1024 / 12μm Uncooled FPA Thermal Imaging Camera Core เพื่อความปลอดภัยและการตรวจสอบ
PLUG1212 แกนกล้องความร้อนแบบไม่ระบายความร้อนได้รับการพัฒนาโดย Global Sensor Technology (GST)Global Sensor Technology เชี่ยวชาญด้านการออกแบบ ผลิต การขาย และการตลาดของเครื่องตรวจจับภาพความร้อนและโมดูลอินฟราเรด
โมดูลระบายความร้อน PLUG1212 ให้ภาพความร้อนสูงสุด 1280x1024 พิกเซล และแสดงรายละเอียดที่เล็กที่สุดขนาดพิกเซลที่ลดลง 12µm ให้ความละเอียดเชิงพื้นที่ที่ดีขึ้น และจับคู่โฟกัสของเลนส์ออปติคัลที่สั้นกว่าเพื่อให้ได้ภารกิจช่วงเดียวกัน
แกนความร้อนอินฟราเรด PLUG1212 ถูกนำไปใช้ในพื้นที่ที่หลากหลาย และโซลูชั่นข้อมูลภาพครอบคลุมทั้งกลางวัน กลางคืน ทัศนวิสัยต่ำ และทุกสภาพอากาศ
เทคโนโลยี Global Sensor เป็นผู้จัดจำหน่ายเครื่องตรวจจับอินฟราเรดชั้นนำและผู้ผลิตโมดูลกล้อง OEMบริษัทครอบคลุมพื้นที่ 30,000 ตารางเมตรพร้อมห้องสะอาด 20,000 ตารางเมตร ซึ่งสามารถให้บริการลูกค้าด้วยอุปทานที่มั่นคงของผลิตภัณฑ์อินฟราเรด
การนำเสนอที่ชัดเจนเป็นพิเศษ
• ความละเอียดสูง 1280×1024 สำหรับ FOV ที่กว้างขึ้นและระยะทางไกลขึ้น
• ขนาดพิกเซล 12μm เพื่อความละเอียดเชิงพื้นที่ที่ดีขึ้น
ภาพที่คมชัดและรายละเอียดมากมาย
• ความไวสูง NETD<50mK . ทั่วไป
• อัลกอริธึมการประมวลผลภาพที่ทรงพลัง
ความสามารถในการปรับตัวสูง
• ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง เช่น ฝน หิมะ หมอก เป็นต้น
บูรณาการได้ง่าย
• อินเทอร์เฟซเอาต์พุตภาพต่างๆ: DVP/LVDS
• อินเทอร์เฟซออปติคัลมาตรฐานที่เข้ากันได้กับเลนส์ทั้งชุด
แบบอย่าง | PLUG1212 |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 1280x1024 |
Pixel Pitch | 12μm |
ช่วงสเปกตรัม | 8~14μm |
NETD | <30mk |
การประมวลผลภาพ | |
อัตราเฟรม | 25Hz |
เวลาเริ่มต้น | <25s |
วิดีโอแอนะล็อก | / |
วิดีโอดิจิทัล | HDMI/RAW/YUV/BT1120 |
ส่วนประกอบส่วนขยาย | USB/Camerlink |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1~8X ขนาดขั้น 1/8 |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/สีหลอก |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซ 50pin_HRS |
โหมดการสื่อสาร | RS232-TTL, 115200bps |
การจ่ายแรงดัน | 5±0.5V |
การใช้พลังงานโดยทั่วไป | <2.0W |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 56x56x40.2 |
น้ำหนัก | ≤220g |
การปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°C ~ +70°C |
อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
ความชื้น | 5%~95% ไม่ควบแน่น |
การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 Axis |
ช็อค | ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | Athermal โฟกัสคงที่: 19mm/25mm |
โมดูลภาพอินฟราเรด PLUG1212 ใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการตรวจสอบ กลางแจ้ง การดับเพลิงและกู้ภัย การบังคับใช้กฎหมายและการช่วยเหลือ ADAS, UAV Payloads เป็นต้น
1. วิธีการเลือกความละเอียดของเครื่องตรวจจับอินฟราเรดที่เหมาะสม?
ขึ้นอยู่กับความต้องการและการใช้งานจริงของผลิตภัณฑ์ของคุณ และราคาก็เป็นปัจจัยที่ต้องพิจารณาด้วยหากคุณภาพของภาพไม่สูง คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดที่มีความละเอียดต่ำได้ เช่น 120x90, 256x192, 400x300หากคุณต้องการภาพที่คมชัดเป็นพิเศษสำหรับวัตถุประสงค์พิเศษบางอย่าง เช่น การตรวจสอบระยะไกล คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดความละเอียดสูงขนาด 1280x1024 ได้
2. วิธีการเลือกสีเทียมที่เหมาะสมสำหรับการถ่ายภาพความร้อน?
- สีขาวเทาเหมาะกับชิ้นงานที่มีอุณหภูมิแตกต่างกันเล็กน้อย
- สีแดงและสีน้ำเงินเหมาะกับฉากที่ต้องการหาจุดปัญหามากกว่า
- สีแดงเหล็กเป็นจานสีมาตรฐานของอุตสาหกรรมพลังงาน
หมายเหตุ: ไม่ว่าคุณจะเลือกจานสีใด อุณหภูมิความร้อนจะไม่เปลี่ยนแปลงเลย
3. จะเลือกเลนส์กล้องถ่ายภาพความร้อนอินฟราเรดที่เหมาะสมได้อย่างไร?
- เลนส์มาตรฐานสามารถเล็งเป้าหมายปกติได้ด้วยระยะทางที่เหมาะสม
- สำหรับเลนส์เทเลโฟโต้นั้นเหมาะสำหรับชิ้นงานที่มีขนาดค่อนข้างเล็กและต้องมองจากระยะไกล
- หากต้องการดูรายละเอียดของวัตถุในระยะใกล้มากขึ้น เลนส์มุมกว้างจะดีกว่า
- เลนส์มาโครใช้สำหรับมองเห็นเป้าหมายที่เล็กมากในระยะใกล้ เช่น วงจรชิป
