1280x1024 12μM Megapixels Cooled FPA Detector ความไวสูง
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 1280x1024/12μm | NETD | ≤20mK (F2/F4) |
---|---|---|---|
ช่วงสเปกตรัม | 3.7~4.8μm MW | ขนาด | 149x58.5x71mm |
พาวเวอร์ซัพพลาย | 24V DC | น้ำหนัก | ≤600g |
แสงสูง | 12uM Megapixels Cooled FPA Detector,1280x1024 Cooled FPA Detector,FPA Cooled Detector ความไวสูง |

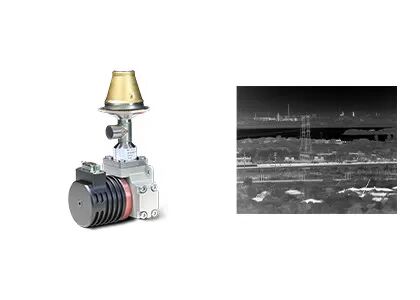

1280x1024 12μM Megapixels Cooled FPA Detector ความไวสูง
1280x1024 / 12μm Megapixels Cooled FPA Detector พร้อมชุดประกอบ Dewar Cooler Assembly
เครื่องตรวจจับ C1212M MWIR MCT FPA มีความละเอียดสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูงโดยให้พิกเซลมากเป็นสี่เท่าในพื้นที่ภาพแอ็คทีฟเดียวกันกับผลิตภัณฑ์ 640x512 ทั่วไปขนาดพิกเซลที่ลดลง 12µm ให้ความละเอียดเชิงพื้นที่ที่ดีขึ้น และจับคู่โฟกัสของเลนส์ออปติคัลที่สั้นกว่าเพื่อให้ได้ภารกิจช่วงเดียวกันC1212M เป็นตัวเลือกในอุดมคติสำหรับการใช้งานที่ต้องการประสิทธิภาพระยะไกลที่เหนือกว่าและการจดจำรายละเอียดของภาพ
ผลงานโดดเด่น
• ความละเอียดสูง 1280×1024 สำหรับ FOV ที่กว้างขึ้นและระยะทางไกลขึ้น
• ขนาดพิกเซล 12μm เพื่อความละเอียดเชิงพื้นที่ที่ดีขึ้น
ภาพคมชัด
• ความไวสูง NETD ทั่วไปที่ต่ำถึง 18mK
• ความสม่ำเสมอที่ดี อัตราพิกเซลที่มีประสิทธิภาพ>99.5%
การออกแบบสำหรับการใช้งานเฉพาะ
• สามารถกำหนดหมายเลข F ได้
• รับประกันอุปทานอย่างต่อเนื่อง
แบบอย่าง | C1212M MW |
วัสดุ | MCT |
ปณิธาน | 1280x1024 |
Pixel Pitch | 12μm |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
โหมดการทำงาน | สแนปชอต, โหมดการรวม ITR/IWR;โหมด Windows;ป้องกันการบาน |
ความจุของการชาร์จ | 6.75Me-/4.8Me-(ITR) 5.25Me-/3.3Me- (IWR) |
ช่วงไดนามิก | โหมด ITR≥80dB โหมด IWR≥76dB |
จำนวนเอาต์พุต | 4 หรือ 8;สูงถึง 20Mpixel/s ต่อเอาต์พุต |
NETD | ≤20mK (F2/F4) |
อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.5% |
การตอบสนองไม่สม่ำเสมอ | ≤8% |
ประเภทเครื่องทำความเย็น | RS058F |
การใช้พลังงานคงที่ | ≤7W |
การใช้พลังงานสูงสุด | ≤17W |
พาวเวอร์ซัพพลาย | 24V DC |
เวลาทำความเย็น | ≤6นาที |
น้ำหนัก | ≤600g |
ขนาด (มม.) | 149x58.5x71 |
อุณหภูมิในการทำงาน | -45°C ~ +71°C |
เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น C1212M MWIR มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ถ่ายภาพความร้อนคืออะไร?
คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตามนุษย์เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ภาพความร้อนเป็นอุปกรณ์ไฟฟ้าแบบออปติคัลที่ทำปฏิกิริยากับการแผ่รังสีอินฟราเรดและพลังงานความร้อน แล้วแปลงเป็นสัญญาณไฟฟ้าแล้วส่งออกภาพความร้อนที่มองเห็นได้
2.WLP คืออะไร?
WLP หมายถึงแพ็คเกจระดับเวเฟอร์เป็นกระบวนการของการบรรจุสูญญากาศสูงบนเวเฟอร์ MEMS ทั้งหมดโดยตรง จากนั้นจึงเขียนและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดตัวเดียวเมื่อรวมกับแพ็คเกจโลหะ แพ็คเกจเซรามิก จะเป็น 3 รูปแบบแพ็คเกจหลักของเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อน
3. ข้อดีของ WLP คืออะไร?
เครื่องตรวจจับ WLP IR ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการลดขนาดและต้นทุนต่ำในการประยุกต์ใช้เทคโนโลยีอินฟราเรดกับตลาดอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคGlobal Sensor Technology พร้อมความสามารถในการผลิตในปริมาณมาก กำลังนำเสนอโซลูชั่นโมดูลอินฟราเรด WLP ที่หลากหลาย เพื่อเพิ่มแอปพลิเคชันใหม่ๆ ในตลาดเกิดใหม่
