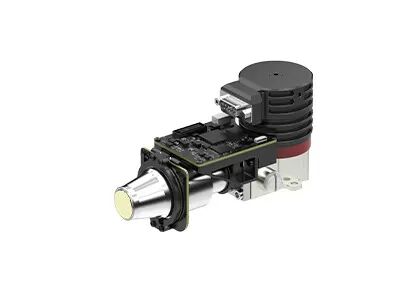

EYAS330 MWIR โมดูลกล้องระบายความร้อนด้วยกล้องอินฟราเรด Core 320x256 30μM

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น EYAS330
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ขนาด 142x58.5x71mm ปณิธาน 320x256 / 30μm
NETD ≤9mK ความยาวคลื่นกลาง 3.7~4.8μm
ลักษณะเฉพาะ บูรณาการได้ง่าย พิมพ์ โมดูล AD ที่ระบายความร้อนด้วย
แสงสูง

EYAS 330 โมดูลกล้องระบายความร้อนด้วย RoHS โมดูลกล้องระบายความร้อนด้วย RoHS

,

แกนกล้องอินฟราเรด 320x256

,

320x256 Infrared Camera Core

ฝากข้อความ
รายละเอียดสินค้า

EYAS330 MWIR โมดูลกล้องระบายความร้อนด้วยกล้องอินฟราเรด Core 320x256 30μM

รายละเอียดสินค้า



โมดูล AD ที่ระบายความร้อนด้วยซีรีส์ EYAS มีฟังก์ชันพรีแอมพลิฟายเออร์เพื่อแปลงสัญญาณแอนะล็อกจากเครื่องตรวจจับ IR ที่ระบายความร้อนด้วยความเย็นเป็นเอาต์พุตสตรีมวิดีโอดิจิทัลสามารถใช้ได้กับรูปแบบความละเอียดที่แตกต่างกันและแถบคลื่นต่างๆEYAS330 เป็นสมาชิกของตระกูล EYAS ที่มีเครื่องตรวจจับ MWIR ขนาด 320x256 / 30μm และ RS058 dewar cooler ในตัว



Global Sensor Technology เชี่ยวชาญด้านการออกแบบ ผลิต การขาย และการตลาดของเครื่องตรวจจับภาพความร้อนและโมดูลอินฟราเรดบริษัทครอบคลุมพื้นที่ 30,000 ตารางเมตรพร้อมห้องสะอาด 20,000 ตารางเมตร ซึ่งสามารถให้บริการลูกค้าด้วยอุปทานที่มั่นคงของผลิตภัณฑ์อินฟราเรด



คุณสมบัติหลัก



- ง่ายต่อการพัฒนาและบูรณาการ

- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม

- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ

- 5V การจ่ายครั้งเดียว

- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง EYAS330
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 320x256
Pixel Pitch 30μm
เครื่องทำความเย็น RS058
ช่วงสเปกตรัม 3.7μm ~ 4.8μm MW
เวลาทำความเย็น (25°C) ≤6นาที
NETD ที่เหมาะสมที่สุด (20 ° C) ≤9mK
โหมดการทำงาน
อัตราเฟรม ปรับได้ 1~200Hz
โหมดการทำงาน สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน QSH 60 พิน
วิดีโอดิจิทัล Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต
ซิงค์ภายนอก CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก
การสื่อสาร พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps
พาวเวอร์ซัพพลาย แผงภาพ 1 ช่อง: 5V
เครื่องทำความเย็น 1 ช่อง: 24V
การใช้พลังงานที่เสถียร 7W
ขนาด (มม.) 142×58.5×71
น้ำหนัก ≤680g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง



งานอุตสาหกรรม



โมดูลถ่ายภาพความร้อน EYAS330 มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น



EYAS330 MWIR โมดูลกล้องระบายความร้อนด้วยกล้องอินฟราเรด Core 320x256 30μM 0



สายผลิตภัณฑ์ของเรา



EYAS330 MWIR โมดูลกล้องระบายความร้อนด้วยกล้องอินฟราเรด Core 320x256 30μM 1



คำถามที่พบบ่อย



1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?

การถ่ายภาพความร้อนด้วยอินฟราเรดเป็นวิธีการชนิดหนึ่งที่ใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุตามความแตกต่างของรังสีระหว่างวัตถุกับสภาพแวดล้อมพื้นหลังและความแตกต่างของการแผ่รังสีของแต่ละส่วนของวัตถุเอง ภาพความร้อนอินฟราเรดสามารถแสดงความผันผวนของการแผ่รังสีของแต่ละส่วนของฉาก ซึ่งแสดงลักษณะของฉาก



2. การใช้งานของการถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?

การวัดอุณหภูมิและการถ่ายภาพในทุกสภาพอากาศเป็นฟังก์ชันพื้นฐานสองประการของเทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรดผลิตภัณฑ์ที่พัฒนาจากเทคโนโลยีทั้งสองนี้มีการใช้กันอย่างแพร่หลายในด้านพลังงานไฟฟ้า การรักษาความปลอดภัยและการตรวจสอบ การผลิตทางอุตสาหกรรม การวิจัยทางวิทยาศาสตร์ การรักษาพยาบาล และสาขาดั้งเดิมอื่นๆ



3. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
ในธรรมชาติ วัตถุทั้งหมดที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์ (- 273 ℃) สามารถแผ่รังสีอินฟราเรดได้ด้วยการใช้เครื่องตรวจจับกล้องอินฟราเรดเพื่อวัดความแตกต่างของอุณหภูมิรังสีอินฟราเรดระหว่างเป้าหมายและพื้นหลัง คุณจะได้ภาพอินฟราเรดที่แตกต่างกัน ซึ่งเรียกอีกอย่างว่าภาพความร้อน

4. เครื่องตรวจจับอินฟราเรดทำงานอย่างไร
รังสีอินฟราเรดที่ปล่อยออกมาจากเป้าหมายจะเข้าสู่ช่วงการตรวจจับของเครื่องตรวจจับความร้อน จากนั้นเครื่องตรวจจับอินฟราเรดจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันไปเป็นสัญญาณไฟฟ้าที่สอดคล้องกัน จากนั้นจึงผ่านการขยายและการประมวลผลวิดีโอ ทำให้เกิดภาพอินฟราเรดที่สามารถสังเกตได้โดย ตาเปล่า

5. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ระบายความร้อนด้วยการทำงานที่อุณหภูมิต่ำซึ่งจัดหาโดยตัวตรวจจับ dewar cooler (ddc)มีความไวสูงและสามารถแยกแยะความแตกต่างของอุณหภูมิที่ลึกซึ้งกว่าเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนสามารถตรวจจับ ระบุ และจดจำวัตถุในระยะไกลมาก ซึ่งอยู่ห่างออกไปกว่าสิบกิโลเมตรโครงสร้างของตัวตรวจจับการระบายความร้อนนั้นซับซ้อนมาก ซึ่งส่งผลให้มีค่าใช้จ่ายค่อนข้างสูงเมื่อเทียบกับตัวตรวจจับที่ไม่มีการระบายความร้อน
