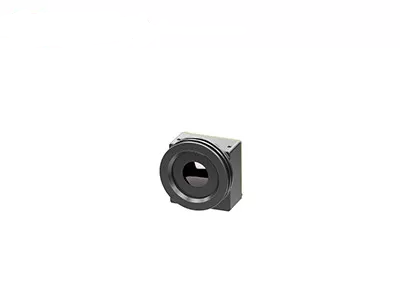

โมดูลกล้องรักษาความปลอดภัยความร้อน LWIR 256x192 / 12μMที่ไม่ได้ระบายความร้อน
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 256x192 | น้ำหนัก | 8.9g±0.5g (รวมเลนส์ 3.2mm) |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | สนามพิกเซล | 12μm |
สพธอ | ≤65mK | อัตราเฟรม | 25Hz/30Hz |
แสงสูง | โมดูลกล้องรักษาความปลอดภัยความร้อน 12UM,โมดูลกล้องรักษาความปลอดภัยความร้อน 256x192,โมดูลกล้อง Lwir ที่ไม่มีการระบายความร้อน |
โมดูลกล้องรักษาความปลอดภัยความร้อน LWIR 256x192 / 12μMที่ไม่ได้ระบายความร้อน
โมดูลสร้างภาพ IR แบบไม่ระบายความร้อน iLC212 หรือที่เรียกว่าโมดูลระบายความร้อนแบบไม่ระบายความร้อน มีความสามารถในการแผ่รังสีและมีฟังก์ชันการวัดอุณหภูมิแบบไม่สัมผัสด้วยอินฟราเรดประกอบด้วยเครื่องตรวจจับอินฟราเรดแบบเวเฟอร์ระดับแพคเกจ (WLP) ขนาดเล็กพิเศษ 256x192 / 12μm ที่จับสเปกตรัมอินฟราเรดคลื่นยาว (LWIR) ที่มีช่วงตั้งแต่ 8 ถึง 14μm
เนื่องจาก SWaP-C ที่ได้รับการปรับปรุงอย่างเต็มที่ โมดูลกล้องถ่ายภาพความร้อน iLC212 จึงมีความละเอียดต่ำ ขนาดเล็ก ใช้พลังงานต่ำ และราคาต่ำมากดังนั้นในด้านการรักษาความปลอดภัยและการตรวจสอบจึงเหมาะอย่างยิ่งสำหรับการวัดและตรวจสอบอุณหภูมิในมุมกว้างและระยะใกล้
- แอปพลิเคชั่น SWaP-C ที่ปรับให้เหมาะสมที่สุด
- เหมาะสำหรับผลิตภัณฑ์อินฟราเรดต่างๆ
- แอพพลิเคชั่นถ่ายภาพความร้อนที่หลากหลาย
- การใช้พลังงานต่ำ
แบบอย่าง | ไอแอลซี212 |
ประสิทธิภาพของเครื่องตรวจจับ IR | |
วัสดุ | วานาเดียมออกไซด์ที่ไม่มีการระบายความร้อน |
ปณิธาน | 256×192 |
ขนาดพิกเซล | 12μm |
การตอบสนองทางสเปกตรัม | 8μm ~ 14μm |
สพธอ | ≤65mK@F1.0@25℃@50Hz |
การประมวลผลภาพ | |
วิดีโอดิจิทัล | RAW/YUV/BT656;รองรับการส่งสัญญาณวิดีโอ USB2.0;สายวัดค่าพารามิเตอร์รองรับการวัดอุณหภูมิ |
อัตราเฟรมดิจิตอล | 25Hz/30Hz |
การแสดงภาพ | Black-hot/white-hot/Pseudo-color |
อัลกอริทึมรูปภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) การลดสัญญาณรบกวนภาพ 3 มิติ (3DNR) การลดสัญญาณรบกวน 2D (DNS) การบีบอัดช่วงไดนามิก (DRC) การเพิ่มประสิทธิภาพ EE |
เวลาเริ่มต้น | ≤3วินาที |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10℃~+50℃ |
ช่วงการวัดอุณหภูมิ | -20℃~+150℃ รองรับการขยายและปรับแต่งช่วงการวัดอุณหภูมิ |
ความแม่นยำในการวัดอุณหภูมิ | ±3℃/±3% (ใช้ค่าที่มากกว่า) @23℃±5℃;ระยะการวัดอุณหภูมิ 1.5m |
การวัดอุณหภูมิระดับภูมิภาค | รองรับการวัดอุณหภูมิทุกพื้นที่ ค่าสูงสุดของพื้นที่เอาท์พุต ค่าต่ำสุด และค่าเฉลี่ย |
เอสดีเค | เวอร์ชั่น Windows / Linux, บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงสีเทาเป็นอุณหภูมิ |
อินเตอร์เฟสไฟฟ้า | |
อินเทอร์เฟซภายนอก | ตัวเชื่อมต่อ 30pin_HRS กำลังไฟฟ้าเข้า วิดีโอดิจิทัล RS232-TTL/USB2.0 GPIO เป็นต้น |
การสื่อสาร | RS232-TTL/USB2.0 |
ส่วนประกอบส่วนขยาย | บอร์ด วปท |
ซอฟต์แวร์พีซี | |
ไอ.ซี.ซี.ซอฟต์แวร์ | การควบคุมโมดูลและการแสดงผลวิดีโอ |
ระบบพลังงาน | |
พาวเวอร์ซัพพลาย | กระแสตรง 3.3V±0.1V |
การกระจายพลังงาน | สถานะคงที่: 0.70W/3.3V @23±3℃ |
คุณสมบัติทางกายภาพ | |
ตัวเชื่อมต่อ | คอนเนคเตอร์ภายนอก รุ่น DF40C-30DP-0.4V (51), (HRS-Male) หัวต่อตัวเมีย รุ่น DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
ขนาด | 21mm×21mm×12.8mm (รวมเลนส์ 3.2mm) |
น้ำหนัก | 8.9g±0.5g (รวมเลนส์ 3.2mm) |
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40℃~+70℃ |
อุณหภูมิในการจัดเก็บ | -45℃~+85℃ |
ความชื้น | 5%~95% ไม่มีการควบแน่น |
ทนต่อแรงกระแทกและการสั่นสะเทือน | ผลกระทบ: คลื่นไซน์ครึ่ง, 40g/11ms, 3 แกน, 6 ทิศทาง การสั่นสะเทือน: 5.35grms, 3 แกน |
การรับรอง | ROHS2.0/การเข้าถึง |
เลนส์ | |
เลนส์เสริม | 3.2 มม./F1.1, HFOV: 55.6±2.8°;การเคลือบผิว: AR |
โมดูลถ่ายภาพความร้อน iLC212 ถูกนำไปใช้กับด้านการรักษาความปลอดภัยและการตรวจสอบ เหมาะที่จะรวมเข้ากับกล้องที่ซ่อนอยู่ กล้องดิจิตอล กล้องโดม กล้องกล่อง เป็นต้น
1. รังสีอินฟราเรดคืออะไร?
เมื่อพูดถึงการถ่ายภาพความร้อนด้วยอินฟราเรด สิ่งแรกที่นึกถึงคือรังสีอินฟราเรด (IR)ความยาวคลื่นของพลังงานรังสีอินฟราเรดเริ่มต้นที่ประมาณ 700 นาโนเมตร และขยายไปถึงประมาณ 1 มม.วัตถุทั้งหมดปล่อยความร้อนจำนวนหนึ่งออกมาในรูปของรังสีอินฟราเรดซึ่งเรามองไม่เห็น เนื่องจากในสเปกตรัมแม่เหล็กไฟฟ้าทั้งหมด ตาเปล่าสามารถมองเห็นได้เฉพาะ "แสงที่มองเห็นได้" เท่านั้น
2. กล้องถ่ายภาพความร้อนอินฟราเรดทำงานอย่างไร?
ส่วนประกอบหลักของอุปกรณ์อินฟราเรดคือเครื่องตรวจจับความร้อนอินฟราเรด ซึ่งสามารถตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยของวัตถุโดยรอบได้อย่างละเอียดอ่อนจากนั้นจะรวบรวมข้อมูลการแผ่รังสีนี้จากวัตถุและส่งออกข้อมูลอุณหภูมิสำหรับการถ่ายภาพ ซึ่งขึ้นอยู่กับข้อมูลความแตกต่างของอุณหภูมิยิ่งวัตถุร้อนมากเท่าไหร่ วัตถุก็จะยิ่งปล่อยรังสีอินฟราเรดออกมามากเท่านั้นหากความเข้มสูงเกินไป คุณจะรู้สึกเหมือนร้อน
