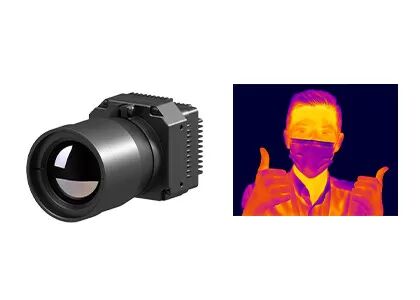

โมดูลกล้องความร้อนความละเอียดสูงน้ำหนักเบา 1280x1024 12μm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | ขนาด | 20x20x10.4mm |
แสงสูง | โมดูลกล้องความร้อนความละเอียดสูงน้ำหนักเบา ROHS โมดูลกล้องถ่ายภาพความร้อนความละเอียดสูง,ROHS High Resolution Thermal Camera Module |
แกนกล้องความร้อนความไวสูง 1280x1024 / 12μmสำหรับการวัดอุณหภูมิอุตสาหกรรม
PLUG1212R เป็นหนึ่งในโมดูลกล้องอินฟราเรดแบบไม่ระบายความร้อนรุ่น PLUG ที่พัฒนาโดย Global Sensor Technology (GST)มันขึ้นอยู่กับ GST1212M เครื่องตรวจจับอินฟราเรด uncooled พร้อมวงจรประมวลผลสัญญาณมืออาชีพและแพลตฟอร์มการประมวลผลภาพ แปลงรังสีอินฟราเรดเป้าหมายเป็นข้อมูลอุณหภูมิอย่างสมบูรณ์มีการวัดอุณหภูมิและช่วงอุณหภูมิที่สามารถปรับแต่งได้ ซึ่งตรงตามข้อกำหนดเฉพาะของการถ่ายภาพความร้อนทางอุตสาหกรรม
ด้วยความละเอียดอาร์เรย์ขนาดใหญ่ 1280x1024 โมดูลระบายความร้อนแบบไม่ระบายความร้อนของ PLUG1212R สามารถแสดงรายละเอียดของภาพได้มากขึ้น และรองรับขอบเขตการมองเห็นที่กว้างขึ้นขนาดพิกเซลที่ลดลง 12µm ให้ความละเอียดเชิงพื้นที่ที่ดีขึ้นและจับคู่โฟกัสของเลนส์ออปติคอลที่สั้นลงเพื่อให้บรรลุเป้าหมายในช่วงเดียวกัน
Global Sensor Technology เป็นผู้จัดจำหน่ายเครื่องตรวจจับความร้อนอินฟราเรดและโมดูลกล้องอินฟราเรดหลังจากประสบการณ์ในการใช้งานในอุตสาหกรรมมาหลายปี เราสามารถจัดหาโซลูชั่นระดับมืออาชีพ มีประสิทธิภาพ และสะดวกสบายให้กับลูกค้าในทุกอุตสาหกรรม ด้วยเทคโนโลยีหลักของเครื่องตรวจจับอินฟราเรด R&D อิสระ
- การถ่ายภาพความร้อนที่ชัดเจนเป็นพิเศษ
- ประสิทธิภาพที่มั่นคง
- คุณภาพของภาพและรายละเอียดที่ชัดเจน
- การปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง
แบบอย่าง | PLUG1212R |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 1280x1024 |
Pixel Pitch | 12μm |
ช่วงสเปกตรัม | 8~14μm |
NETD | <30mk |
การประมวลผลภาพ | |
อัตราเฟรม | 25Hz |
เวลาเริ่มต้น | <25s |
วิดีโอแอนะล็อก | / |
วิดีโอดิจิทัล | HDMI/RAW/YUV/BT1120 |
ส่วนประกอบส่วนขยาย | USB/Camerlink |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1~8X ขนาดขั้น 1/8 |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/สีหลอก |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซ 50pin_HRS |
โหมดการสื่อสาร | RS232-TTL, 115200bps |
การจ่ายแรงดัน | 5±0.5V |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10 °C ~ 50 °C |
ช่วงอุณหภูมิ | -20 °C ~ 150 °C, 100 °C ~ 550 °C |
ความแม่นยำของอุณหภูมิ | ±2°C หรือ ±2% (ใช้ค่าสูงสุด) |
SDK | ARM/Windows/Linux SDK, ถ่ายภาพความร้อนแบบเต็มหน้าจอ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 56x56x40.2 |
น้ำหนัก | ≤200g |
การปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°C ~ +70°C |
อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
ความชื้น | 5%~95% ไม่ควบแน่น |
การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 Axis |
ช็อค | ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | Athermal โฟกัสคงที่: 19mm/25mm |
โมดูลภาพอินฟราเรด PLU1212R ถูกนำมาใช้กันอย่างแพร่หลายในด้านพลังงานไฟฟ้า, วิชันซิสเต็ม, การตรวจสอบอาคาร, ปิโตรเคมีทางโลหะวิทยา ฯลฯ
1.อินฟราเรดเทอร์โมกราฟีคืออะไร?
Thermography เป็นเทคโนโลยีใหม่และมีประสิทธิภาพของวิธีการวินิจฉัยแบบไม่รุกรานโดยอาศัยการตรวจจับอุณหภูมิพื้นผิวของวัตถุรังสีอินฟราเรด (IR) ที่ปล่อยออกมาจากวัตถุจะถูกบันทึกและแสดงเป็นภาพในรูปแบบของแผนที่การกระจายอุณหภูมิ
2. เทอร์โมกราฟีอินฟราเรดใช้ทำอะไรได้บ้าง?
ภาพความร้อนอินฟราเรดสามารถใช้ในการตรวจสอบบ้าน ระบุข้อบกพร่องของโครงสร้าง ความผิดพลาดทางไฟฟ้า ความผิดปกติทางกล การเปลี่ยนแปลงทางสรีรวิทยาของคนและสัตว์ และอื่นๆ อีกมากมาย
3.ข้อดีของการถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
สำหรับการทดสอบแบบไม่ทำลาย จะทดสอบได้ง่ายและตอบสนองอย่างรวดเร็วโดยไม่เกิดความเสียหาย ซึ่งส่งผลให้ประหยัดค่าใช้จ่าย เพิ่มประสิทธิภาพในการทำงาน ลดกำลังคนและอุปกรณ์
สำหรับการถ่ายภาพความร้อนทางการแพทย์ จะมีประสิทธิภาพมากในการค้นหาปัญหาที่ซ่อนอยู่ในร่างกายมนุษย์ ปลอดภัย 100% โดยไม่มีรังสีและความเจ็บปวด ซึ่งเป็นเครื่องมือในอุดมคติสำหรับการตรวจสุขภาพในระยะเริ่มแรก
