โมดูลระบายความร้อนด้วยความเย็น 640x512 / 15μM พร้อมเลนส์ซูมต่อเนื่อง 60~240mm/F4
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
ช่วงสเปกตรัม | 3.7~4.8μm MW | อัตราเฟรม | 50Hz/100Hz |
ขนาด | 125x92x67mm | น้ำหนัก | ≤650g |
แสงสูง | โมดูลระบายความร้อนด้วยความเย็น 640x512,โมดูลระบายความร้อนด้วยความเย็น 15uM,กล้องถ่ายภาพความร้อนเลนส์ F4 Core |

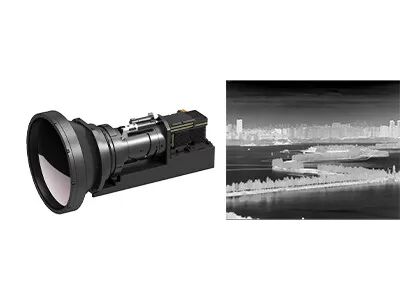

โมดูลระบายความร้อนด้วยความเย็น 640x512 / 15μM พร้อมเลนส์ซูมต่อเนื่อง 60~240mm/F4
GAVIN615B ใช้พลังงานต่ำขนาดกะทัดรัด 640x512 / 15μm MCT MWIR Cooled Camera Module
GAVIN615B เป็นโมดูลถ่ายภาพความร้อนแบบคลื่นกลางที่ระบายความร้อนด้วยความเย็น พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับ HgCdTe MWIR IR ขนาด 640x512 / 15µm พร้อมเครื่องทำความเย็น RS046 อุปกรณ์อิเล็กทรอนิกส์สำหรับฮาร์ดแวร์ และอัลกอริธึมการประมวลผลภาพต่างๆ ถูกฝังไว้แล้วเพื่อนำเสนอภาพความร้อนที่คมชัดและชัดเจน
ด้วยการกำหนดค่าด้วยไครโอคูลเลอร์ RS046 GAVIN615B จึงมีขนาดกะทัดรัดมาก โดยมีขนาด 125x92x67 มม. และมีน้ำหนักน้อยกว่า 650 กรัมการใช้พลังงานที่เสถียรนั้นต่ำเพียง 12wด้วยอินเทอร์เฟซ Cameralink มาตรฐานอุตสาหกรรม กล้องอินฟราเรดหรือผู้ผสานรวมระบบสามารถออกแบบหรือรวมกล้องทั้งหมดของตนเองโดยใช้โมดูลถ่ายภาพความร้อน GAVIN615B ได้อย่างง่ายดาย
โมดูลระบายความร้อนด้วยชุด GAVIN ใช้เครื่องตรวจจับอินฟราเรด GST MCT & T2SL และรวมอัลกอริธึมการประมวลผลภาพต่างๆ เพื่อส่งออกภาพอินฟราเรดที่ชัดเจนในความมืดสนิทหรือสภาพอากาศเลวร้ายสามารถตรวจจับและรับรู้ความเสี่ยงและภัยคุกคามในระยะไกล พร้อมนำเสนอรายละเอียดเป้าหมายเพิ่มเติมในระยะทางสั้น ๆ
พบกับการตรวจจับระยะไกล
• ไวต่อความร้อนสูง
• มุมมองภาพกว้าง
• การตรวจจับระยะไกล สามารถตรวจจับเครื่องบินได้ในระยะ 60 กม.
บูรณาการเข้ากับระบบได้ง่าย
• อินเทอร์เฟซ Cameralink/DVP, เอาต์พุตภาพ RAW/YUV
• มีเลนส์ซูมออปติคอลแบบต่อเนื่องหลากหลายให้เลือก
แบบอย่าง | GAVIN615B |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 640x512 |
Pixel Pitch | 15μm |
เครื่องทำความเย็น | RS046 |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
เวลาทำความเย็น (20 องศาเซลเซียส) | ≤7นาที |
ตาข่าย (20 องศาเซลเซียส) | ≤20mK |
การประมวลผลภาพ | |
อัตราเฟรม | 50Hz/100Hz |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ×1/×2/×4 |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | J30JZ 25pin |
วิดีโอแอนะล็อก | เพื่อน |
วิดีโอดิจิทัล | RAW/YUV 16 บิต: เอาต์พุต DVP/Cameralink 16 บิต |
ซิงค์ภายนอก | ซิงค์เฟรมภายนอก: RS422 Level |
การสื่อสาร | RS422, 115200bps |
พาวเวอร์ซัพพลาย | 20~28VDC |
การใช้พลังงานที่เสถียร | 12W |
ขนาด (มม.) | 125×92×67 |
น้ำหนัก | ≤650g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
เลนส์ออปติคอล | |
เลนส์เสริม | ซูมต่อเนื่อง 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
โมดูลกล้องอินฟราเรดความร้อน GAVIN615B มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. ความไวต่อความร้อนคืออะไร?
ความไวต่อความร้อนหรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์หลักสำหรับการประเมินกล้องถ่ายภาพความร้อนแบบคลื่นปานกลาง (MWIR) และคลื่นยาว (LWIR)มันเกี่ยวข้องโดยตรงกับความชัดเจนที่วัดโดยเครื่องถ่ายภาพความร้อนเป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK)ยิ่งค่าความไวต่อความร้อนน้อยเท่าใด ความไวแสงก็จะยิ่งสูงขึ้นและได้ภาพที่ชัดเจนยิ่งขึ้น
2.อะไรคือความแตกต่างระหว่างเครื่องตรวจจับ IR ที่ไม่ได้ระบายความร้อนและเย็น?
ปัจจุบันมีเซ็นเซอร์ภาพความร้อนอินฟราเรดในท้องตลาดอยู่สองประเภท คือ แบบระบายความร้อนและไม่ระบายความร้อน
เครื่องตรวจจับ IR ที่ไม่มีการระบายความร้อนทำงานที่อุณหภูมิแวดล้อมมันขึ้นอยู่กับอุตสาหกรรมเซมิคอนดักเตอร์และมักจะสามารถประดิษฐ์ในปริมาณมากด้วยขนาดที่เล็กและต้นทุนต่ำเครื่องตรวจจับ IR ที่ไม่มีการระบายความร้อนมีการใช้กันอย่างแพร่หลายในอุปกรณ์พกพา/มือถือ/มือถือ
เครื่องตรวจจับ IR แบบระบายความร้อนถูกบรรจุในหน่วยที่เก็บไว้ที่อุณหภูมิต่ำมากซึ่งจะต้องได้รับการสนับสนุนโดยเครื่องทำความเย็นแบบแช่แข็งมีขนาดใหญ่กว่า มีราคาแพงกว่าและเชื่อถือได้น้อยกว่าเซ็นเซอร์ที่ไม่มีการระบายความร้อน สาเหตุหลักมาจากระบบทำความเย็นที่ซับซ้อนซึ่งต้องการอย่างไรก็ตาม ระบบระบายความร้อนมีความไวอย่างไม่น่าเชื่อ และมักจะทำงานร่วมกับออปติกทางยาวโฟกัสยาวเพื่อบรรลุภารกิจระยะไกล
