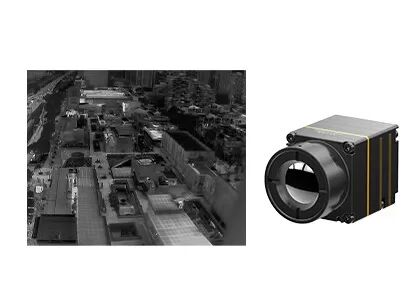

Sharp Thermal Imaging LWIR โมดูลกล้องอินฟราเรด 640x512 12μMสำหรับ Drones
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 640x512 | การใช้พลังงาน | 0.7W |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | Pixel Pitch | 12μm |
NETD . ทั่วไป | ≤40mK | อัตราเฟรม | 30Hz |
แสงสูง | LWIR โมดูลกล้องอินฟราเรด 640x512,การถ่ายภาพความร้อนที่คมชัดโมดูลกล้องอินฟราเรด,แกนกล้องความร้อน 12uM Drones |
การถ่ายภาพความร้อนที่คมชัด LWIR 640x512 โมดูลกล้องอินฟราเรด12μmสำหรับโดรน
แกนกล้องอินฟราเรด iTL612R รวมเครื่องตรวจจับความร้อนอินฟราเรดแพ็คเกจระดับเวเฟอร์ (WLP) ขนาด 640x512 / 12μmเป็นโมดูลถ่ายภาพความร้อนแบบเรดิโอเมตริก LWIR ที่ไม่มีการระบายความร้อนสำหรับโดรนที่มีช่วงสเปกตรัมตั้งแต่ 8 ถึง 14μm
โมดูลกล้องความร้อน iTL612 นำเสนอภาพที่คมชัด ขนาดกะทัดรัด และราคาประหยัดโมดูลระบายความร้อน iTL612R ที่ไม่มีการระบายความร้อนซึ่งมุ่งเน้นสำหรับ SWaP ที่ปรับให้เหมาะสมที่สุดมอบโซลูชันที่เชื่อถือได้สำหรับการรวมระบบอินฟราเรดที่มีพื้นที่จำกัดโครงสร้างที่กะทัดรัดได้บรรลุถึงระดับสูงสุดของโมดูลข้อมูลจำเพาะเดียวกันนอกจากนี้ยังมีฟังก์ชั่นเทอร์โมกราฟิกเสริมที่มีช่วงการวัดตั้งแต่ -20 ℃ ~ 550 ℃ สำหรับการวัดอุณหภูมิอุตสาหกรรม
โมดูลระบายความร้อน iTL612 ได้รับการพัฒนาเป็นพิเศษสำหรับด้านการบำรุงรักษาแบบคาดการณ์ล่วงหน้า การตรวจสอบไฟฟ้าโซลาร์เซลล์ การคุ้มครองสิ่งแวดล้อม การวิจัยทางวิทยาศาสตร์ การถ่ายภาพทางอากาศ การสืบสวนของตำรวจ การบรรเทาทุกข์และกู้ภัย การป้องกันไฟป่า ความปลอดภัยในเมือง ฯลฯ
การออกแบบที่กะทัดรัดและน้ำหนักเบา
• ขนาด: 21 มม. × 22.3 มม. × 27.3 มม. (พร้อมเลนส์ 9.1 มม.)
• น้ำหนัก: 20.8g±1.5g (พร้อมเลนส์ 9.1mm)
• ใช้พลังงานต่ำเพียง 0.7W
ภาพที่ชัดเจนและการวัดรังสีที่แม่นยำ
• อัลกอริธึมการประมวลผลภาพใหม่ล่าสุด: NUC/3DNR/DNS/DRC/EE
• รองรับ Windows/Linux/ARM SDK
• รองรับการวัดอุณหภูมิภูมิภาค จุดและไอโซเทอร์ม
อินเทอร์เฟซต่างๆ เพื่อการบูรณาการที่ง่ายดาย
• อินเทอร์เฟซ DVP/LVDS/USB2.0, เอาต์พุตข้อมูลภาพ RAW/YUV, การควบคุมพอร์ตอนุกรม
แบบอย่าง | iTL612/R |
ประสิทธิภาพเครื่องตรวจจับ IR | |
วัสดุที่มีความละเอียดอ่อน | วาเนเดียมออกไซด์ |
ปณิธาน | 640×512 |
ขนาดพิกเซล | 12μm |
ช่วงสเปกตรัม | 8~14μm |
NETD . ทั่วไป | ≤40mk |
การประมวลผลภาพ | |
อัตราเฟรม | 30Hz |
เวลาเริ่มต้น | 5s |
วิดีโอดิจิทัล | RAW/YUV/BT656 |
อัลกอริธึมภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) การลดสัญญาณรบกวน 3 มิติ (3DNR) การลดเสียงรบกวน (DNS) การบีบอัดช่วงไดนามิก (DRC) การปรับปรุงขอบ (EE) |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/สีหลอก |
ซอฟต์แวร์คอมพิวเตอร์ | |
ซอฟต์แวร์ ICC | การควบคุมโมดูลและการแสดงผลวิดีโอ |
ข้อมูลจำเพาะทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, ชาย) |
บอร์ดขยาย USB | Type-C |
อินเทอร์เฟซการสื่อสาร | RS232-TTL/USB2.0 |
อินเทอร์เฟซวิดีโอดิจิทัล | CMOS8/USB2.0 |
การจ่ายแรงดัน | 3.3V±0.1V VDC |
การใช้พลังงานโดยทั่วไป | 0.7W |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10 °C ~ +50 °C |
ช่วงการวัดอุณหภูมิ | -20 °C ~ + 150 °C, 0 °C ~ 550 °C;รองรับการปรับแต่งและการขยาย |
ความแม่นยำในการวัดอุณหภูมิ | มากกว่า ±3°C หรือ ±3% (@23℃±3℃) |
การวัดอุณหภูมิในภูมิภาค | รองรับค่าสูงสุด ต่ำสุด และเฉลี่ยของอุณหภูมิภูมิภาคเอาท์พุท |
SDK | รองรับ Windows/Linux/ARM;บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 21×22.3×27.3 (พร้อมเลนส์ 9.1 มม.) |
น้ำหนัก | 20.8g±1.5g (พร้อมเลนส์ 9.1 มม.) |
การปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°C~+70°C |
อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
ความชื้น | 5%~95% ไม่ควบแน่น |
การสั่นสะเทือน | 5.35grms, 3 แกน |
ช็อค | ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง |
ใบรับรอง | ROHS2.0/REACH |
เลนส์ | |
เลนส์เสริม | Athermal โฟกัสคงที่: 9.1mm |
โมดูลถ่ายภาพความร้อน iTL612/R สามารถรวมเข้ากับน้ำหนักบรรทุก UAV และอุปกรณ์สวมใส่ได้ เพื่อให้มีการใช้กันอย่างแพร่หลายในด้านต่างๆการบำรุงรักษาเชิงคาดการณ์, การตรวจสอบไฟฟ้าโซลาร์เซลล์, การคุ้มครองสิ่งแวดล้อม, การวิจัยทางวิทยาศาสตร์, การถ่ายภาพทางอากาศ, การสืบสวนของตำรวจ, การบรรเทาทุกข์และกู้ภัย, การป้องกันไฟป่า, ความปลอดภัยในเมือง ฯลฯ.
1. วิธีการเลือกความละเอียดของเครื่องตรวจจับอินฟราเรดที่เหมาะสม?
ขึ้นอยู่กับความต้องการและการใช้งานจริงของผลิตภัณฑ์ของคุณ และราคาก็เป็นปัจจัยที่ต้องพิจารณาด้วยหากคุณภาพของภาพไม่สูง คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดที่มีความละเอียดต่ำได้ เช่น 120x90, 256x192, 400x300หากคุณต้องการภาพที่คมชัดเป็นพิเศษสำหรับวัตถุประสงค์พิเศษบางอย่าง เช่น การตรวจสอบระยะไกล คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดความละเอียดสูงขนาด 1280x1024 ได้
2. วิธีการเลือกสีเทียมที่เหมาะสมสำหรับการถ่ายภาพความร้อน?
- สีขาวเทาเหมาะกับชิ้นงานที่มีอุณหภูมิแตกต่างกันเล็กน้อย
- สีแดงและสีน้ำเงินเหมาะกับฉากที่ต้องการหาจุดปัญหามากกว่า
- สีแดงเหล็กเป็นจานสีมาตรฐานของอุตสาหกรรมพลังงาน
หมายเหตุ: ไม่ว่าคุณจะเลือกจานสีใด อุณหภูมิความร้อนจะไม่เปลี่ยนแปลงเลย
3.วิธีการเลือกเลนส์กล้องถ่ายภาพความร้อนอินฟราเรดที่เหมาะสม?
- เลนส์มาตรฐานสามารถเล็งเป้าหมายปกติได้ด้วยระยะทางที่เหมาะสม
- สำหรับเลนส์เทเลโฟโต้นั้นเหมาะสำหรับชิ้นงานที่มีขนาดค่อนข้างเล็กและต้องมองจากระยะไกล
- หากต้องการดูรายละเอียดของวัตถุในระยะใกล้มากขึ้น เลนส์มุมกว้างจะดีกว่า
- เลนส์มาโครใช้สำหรับมองเห็นเป้าหมายที่เล็กมากในระยะใกล้ เช่น วงจรชิป
