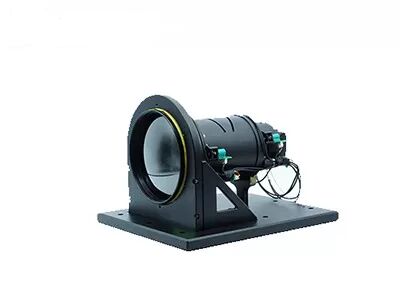

แกนกล้องความร้อนที่ไม่มีการระบายความร้อนอาร์เรย์ขนาดใหญ่ 1280x1024 12μMสำหรับการตรวจสอบความปลอดภัย
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 1280x1024/12μm | สพธอ | <50mK |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | ขนาด | 20x20x10.4มม |
แสงสูง | แกนกล้องความร้อนที่ไม่มีการระบายความร้อน 12uM,แกนกล้องความร้อนความปลอดภัย 1280x1024 |
อาร์เรย์ขนาดใหญ่ 1280x1024 / 12μmแกนกล้องถ่ายภาพความร้อน FPA ที่ไม่มีการระบายความร้อนเพื่อความปลอดภัยและการตรวจสอบ
PLUG1212 แกนกล้องระบายความร้อนที่ไม่มีการระบายความร้อนให้ภาพความร้อนสูงถึง 1280x1024 พิกเซลและแสดงรายละเอียดที่เล็กที่สุดให้คุณเห็นขนาดพิกเซลที่ลดลง 12µm ให้ความละเอียดเชิงพื้นที่ที่ดีขึ้นและจับคู่โฟกัสของเลนส์ออปติคัลที่สั้นกว่าเพื่อให้บรรลุภารกิจช่วงเดียวกัน
แกนความร้อนอินฟราเรด PLUG1212 ถูกนำไปใช้ในพื้นที่ที่หลากหลาย และโซลูชันข้อมูลภาพครอบคลุมทั้งกลางวัน กลางคืน ทัศนวิสัยต่ำ และทุกสภาพอากาศ
Global Sensor Technology เชี่ยวชาญด้านการออกแบบ การผลิต การขาย และการตลาดของเซ็นเซอร์ตรวจจับความร้อนและโมดูลเซ็นเซอร์ภาพความร้อนเราสามารถให้โซลูชั่นการถ่ายภาพความร้อนอินฟราเรดที่หลากหลายแก่ลูกค้าของเรา ซึ่งช่วยลดระยะเวลาการพัฒนารองและลดต้นทุนให้กับลูกค้าได้อย่างมาก
- NETD <30mk, ความไวแสงสูง
- ประสิทธิภาพที่มั่นคง
- คุณภาพของภาพและรายละเอียดที่ชัดเจน
- การผสานรวมและปลั๊กอินที่ง่ายดาย
- ความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง
แบบอย่าง | ปลั๊ก1212 |
ประสิทธิภาพของเครื่องตรวจจับ IR | |
ปณิธาน | 1280x1024 |
สนามพิกเซล | 12μm |
ช่วงสเปกตรัม | 8~14μm |
สพธอ | <30mk |
การประมวลผลภาพ | |
อัตราเฟรม | 25Hz |
เวลาเริ่มต้น | <25 วินาที |
วิดีโออะนาล็อก | / |
วิดีโอดิจิทัล | HDMI/RAW/YUV/BT1120 |
ส่วนประกอบส่วนขยาย | USB/Camerlink |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1~8X ขนาดขั้นที่ 1/8 |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/หลอกสี |
ทิศทางของภาพ | พลิกแนวนอน/แนวตั้ง/แนวทแยง |
อัลกอริทึมรูปภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซ 50pin_HRS |
โหมดการสื่อสาร | RS232-TTL, 115200bps |
การจ่ายแรงดัน | 5±0.5V |
การใช้พลังงานโดยทั่วไป | <2.0W |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 56x56x40.2 |
น้ำหนัก | ≤220g |
การปรับตัวด้านสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°C ~ +70°C |
อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
ความชื้น | 5%~95% ไม่มีการควบแน่น |
การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 แกน |
ช็อก | Half-sine Wave, 40g/11ms, 3 แกน 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | โฟกัสคงที่ Athermal: 19 มม./25 มม |
โมดูลภาพอินฟราเรด PLU1212 ใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการตรวจสอบ, กลางแจ้ง, การดับเพลิงและกู้ภัย, การบังคับใช้กฎหมายและกู้ภัย, ADAS, UAV Payloads เป็นต้น
1. ความละเอียดของเครื่องตรวจจับอินฟราเรดคืออะไร
นั่นคือจำนวนพิกเซลของการถ่ายภาพความร้อนความละเอียดที่สูงขึ้นหมายถึงจุดสังเกตและจุดวัดอุณหภูมิที่มากขึ้น ดังนั้นจึงสามารถสังเกตและวัดชิ้นงานขนาดเล็กในระยะไกลได้โดยปกติความละเอียดของการถ่ายภาพความร้อนด้วยอินฟราเรดจะอยู่ในช่วงตั้งแต่ 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 เป็นต้น ด้วยความละเอียดสูง ค่าใช้จ่ายของเครื่องตรวจจับจะสูงขึ้น
2. มุมมอง (FOV)
หมายถึงขอบเขตการมองเห็นสองมิติของพื้นที่วัตถุที่สังเกตได้จากระบบออพติคอลของกล้องถ่ายภาพความร้อนอินฟราเรดยกตัวอย่าง FOV แนวนอน สมมติว่าขนาดอาร์เรย์ของเครื่องตรวจจับคือ A×B ขนาดพิกเซลคือ d และทางยาวโฟกัสของเลนส์คือ f จากนั้นมุม FOV ในแนวนอน θ=2×acrtan (A×d/2f) .
หลังจากเลือกอาร์เรย์เครื่องตรวจจับและขนาดพิกเซลแล้ว ขอบเขตการมองเห็นจะเปลี่ยนตามความยาวโฟกัสของระบบออปติคัลเท่านั้น: ด้วยความยาวโฟกัสที่ยาวขึ้น ขอบเขตการมองเห็นจะแคบลงด้วยทางยาวโฟกัสที่สั้นลง มุมมองภาพจะกว้างขึ้น
