xปณิธาน | 1280x1024/12μm | NETD | ≤20mK (F2/F4) |
---|---|---|---|
ช่วงสเปกตรัม | 3.7~4.8μm MW | ขนาด | 149x58.5x71mm |
แสงสูง | ตัวตรวจจับ FPA 1280x1024,ตัวตรวจจับ FPA แบบเย็น,ตัวตรวจจับ FPA เมกะพิกเซล |

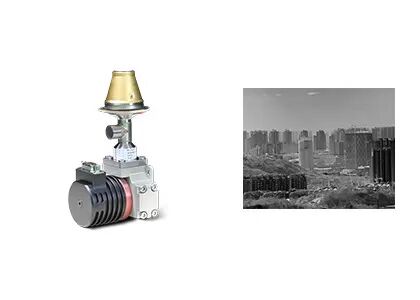

1280x1024 / 12μm Megapixels Cooled FPA Detector พร้อมชุดประกอบ Dewar Cooler Assembly
C1212M เป็นชุดประกอบตัวทำความเย็น dewar แบบบูรณาการในรูปแบบ 1280x1024@12μmเป็นเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยอินฟราเรดขนาด12μm HgCdTe (MCT) เครื่องแรกของจีนที่มีความละเอียดสูงถึง 1,310,720 พิกเซลการถ่ายภาพที่มีประสิทธิภาพเมื่อเทียบกับผลิตภัณฑ์ 15μm แบบดั้งเดิม ขนาดพิกเซลที่ลดลง 12µm ให้ความละเอียดเชิงพื้นที่ที่ดีกว่าและจับคู่โฟกัสของเลนส์ออปติคอลที่สั้นกว่าเพื่อให้ได้ภารกิจช่วงเดียวกันด้วยเหตุนี้ กล้องอินฟราเรดหรือระบบที่ออกแบบโดยใช้ C1212M จึงมีขนาดกะทัดรัดกว่าและมีราคาที่ย่อมเยา แต่ไม่เคยลดทอนประสิทธิภาพลง
- ความละเอียด: 1280x1024
- ระยะพิทช์พิกเซล: 12μm
- ความไวสูง
- การออกแบบที่กะทัดรัด
- น้ำหนักเบา
- การใช้พลังงานต่ำ
แบบอย่าง | C1212M MW |
วัสดุ | MCT |
ปณิธาน | 1280x1024 |
Pixel Pitch | 12μm |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
โหมดการทำงาน | สแนปชอต, โหมดการรวม ITR/IWR;โหมด Windows;ป้องกันการบาน |
ความจุชาร์จ | 6.75Me-/4.8Me- (ITR) 5.25Me-/3.3Me- (IWR) |
ช่วงไดนามิก | โหมด ITR≥80dB โหมด IWR≥76dB |
จำนวนเอาต์พุต | 4 หรือ 8;สูงสุด 20Mpixel/s ต่อเอาต์พุต |
NETD | ≤20mK (F2/F4) |
อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.5% |
การตอบสนองไม่สม่ำเสมอ | ≤8% |
ประเภทเครื่องทำความเย็น | RS058F |
การใช้พลังงานคงที่ | ≤7W |
การใช้พลังงานสูงสุด | ≤17W |
พาวเวอร์ซัพพลาย | 24V DC |
เวลาทำความเย็น | ≤6นาที |
น้ำหนัก | ≤600g |
ขนาด (มม.) | 149x58.5x71 |
อุณหภูมิในการทำงาน | -45°C ~ +71°C |
เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น C1212M MWIR มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ถ่ายภาพความร้อนคืออะไร?
คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตามนุษย์เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ภาพความร้อนเป็นอุปกรณ์ออปติคัลไฟฟ้าที่ทำปฏิกิริยากับการแผ่รังสีอินฟราเรดและพลังงานความร้อนและแปลงเป็นสัญญาณไฟฟ้าแล้วส่งออกภาพความร้อนที่มองเห็นได้
2.WLP คืออะไร?
WLP หมายถึงแพ็คเกจระดับเวเฟอร์เป็นกระบวนการของการบรรจุสูญญากาศสูงบนเวเฟอร์ MEMS ทั้งหมดโดยตรง จากนั้นจึงเขียนและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดตัวเดียวร่วมกับแพ็คเกจโลหะ แพ็คเกจเซรามิก ทั้งสามรูปแบบเป็นแพ็คเกจหลักของเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อน
3. ข้อดีของ WLP คืออะไร?
เครื่องตรวจจับ WLP IR ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการลดขนาดและต้นทุนต่ำในการประยุกต์ใช้เทคโนโลยีอินฟราเรดกับตลาดอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคGlobal Sensor Technology พร้อมความสามารถในการผลิตในปริมาณมาก กำลังนำเสนอโซลูชั่นโมดูลอินฟราเรด WLP ที่หลากหลาย เพื่อเพิ่มแอปพลิเคชันใหม่ๆ ในตลาดเกิดใหม่
