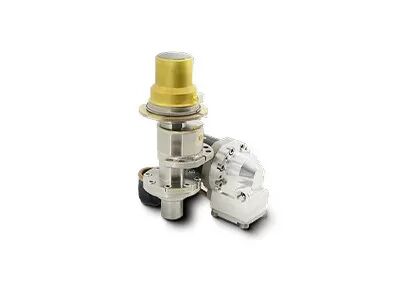

เครื่องตรวจจับ IR FPA MCT ที่ระบายความร้อนด้วยความเย็น 320x256 30μm เพื่อการบูรณาการที่รวดเร็ว
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xวัสดุ | MCT | ปณิธาน | 320x256/30μm |
---|---|---|---|
NETD | ≤9mK (F2); ≤9mK (F2); ≤15mK (F4) ≤15mK (F4) | ช่วงสเปกตรัม | 3.7~4.8μm MW |
เวลาทำความเย็น | ≤6min (RS058); ≤6นาที (RS058); ≤5min30s (RS046H) ≤5นาที30วินาที (RS046H) | ขนาด | 149x58.5x71mm |
แสงสูง | เครื่องตรวจจับ MCT Ir ระดับมืออาชีพ,เครื่องตรวจจับ MCT Ir Cooled,เครื่องตรวจจับ MCT Ir 320x256 |
MWIR MCT Cooled Infrared Detector 320x256 / 30μm ที่มีความเป็นมืออาชีพมากที่สุด
เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย C330M MWIR MCT มาพร้อมกับรูปแบบ 320X256 ที่ขนาดพิกเซล30μmสามารถใช้แทนกันได้กับผลิตภัณฑ์ MARS หลัก ๆ เช่น ผลิตภัณฑ์ เมื่อกำหนดค่าด้วย RS058 ตัวทำความเย็นแบบสเตอร์ลิงในตัวสามารถใช้งานได้เกือบทุกรูปแบบ เช่น ระบบเฝ้าระวังระยะไกล กล้องถ่ายภาพความร้อนแบบใช้มือถือ กล้องตรวจจับก๊าซรั่ว เป็นต้น
การออกแบบ dewar ขนาดที่เย็นกว่า และส่วนต่อประสานทางกลไก/ทางไฟฟ้านั้นเกือบจะเหมือนกัน ดังนั้นผู้ประกอบกล้องจำเป็นต้องนำอุปกรณ์ที่ชำรุดเก่าออกและเชื่อมต่อ C330M RS058 ที่เปลี่ยนแทนกันได้ของเราอย่างง่ายดายสำหรับการกำหนดค่าภายในเพิ่มเติม
- ความละเอียด: 320x256
- ระยะพิทช์พิกเซล: 30μm
- ความไวสูง
- การออกแบบที่กะทัดรัด
- น้ำหนักเบา
- การใช้พลังงานต่ำ
แบบอย่าง | C330M MW |
วัสดุ | MCT |
ปณิธาน | 320x256 |
Pixel Pitch | 30μm |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
โหมดการทำงาน | สแนปชอต, โหมดบูรณาการ ITR;โหมด Windows;ป้องกันการบาน |
ความจุชาร์จ | 36Me-/12Me- |
ช่วงไดนามิก | ≥80dB |
จำนวนเอาต์พุต | 1 หรือ 4;สูงสุด 6.6Mpixel/s ต่อเอาต์พุต |
NETD | F2: ≤9mK F4: ≤15mK |
อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.5% |
การตอบสนองไม่สม่ำเสมอ | ≤8% |
ประเภทเครื่องทำความเย็น | RS058/RS046H |
การใช้พลังงานคงที่ | ≤6W @ RS058 ≤6W @ RS046H |
การใช้พลังงานสูงสุด | ≤12W @ RS058 ≤11W @ RS046H |
พาวเวอร์ซัพพลาย | RS058: 24V DC RS046H: 32V DC |
เวลาทำความเย็น | ≤6นาที @ RS058 ≤5นาที30วินาที @ RS046H |
น้ำหนัก | ≤600g |
ขนาด (มม.) | 142x58.5x71 |
อุณหภูมิในการทำงาน | -45°C ~ +71°C |
เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น C330M MWIR มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. ไมโครโบโลมิเตอร์อาร์เรย์ระนาบโฟกัสที่ไม่มีการระบายความร้อนทำงานอย่างไร
โดยการใช้หลักการของเอฟเฟกต์ความร้อนจากการแผ่รังสีอินฟราเรด เครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนจะแปลงพลังงานรังสีอินฟราเรดเป็นพลังงานความร้อนด้วยวัสดุดูดซับอินฟราเรด เพื่อให้อุณหภูมิของวัสดุที่ละเอียดอ่อนเพิ่มขึ้นจากนั้น พารามิเตอร์ทางกายภาพบางอย่างของวัสดุที่มีความละเอียดอ่อนจะเปลี่ยนไปตามนั้นและแปลงเป็นสัญญาณไฟฟ้าหรือสัญญาณแสงที่มองเห็นได้ผ่านกลไกการแปลงบางอย่างที่ออกแบบมาเพื่อตรวจจับวัตถุ
2. ข้อดีของ vox microbolometer ที่ไม่มีการระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนไม่จำเป็นต้องมีอุปกรณ์ Integrated Dewar Cooler Assembly (IDCA) และสามารถทำงานได้ที่อุณหภูมิห้องมันมีข้อดีของการเริ่มต้นอย่างรวดเร็ว ใช้พลังงานต่ำ ขนาดเล็ก น้ำหนักเบา อายุยืน ต้นทุนต่ำและแม้ว่าความไวของเครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนจะไม่ดีเท่ากับเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น แต่หลังจากหลายปีของการพัฒนา ประสิทธิภาพด้านต้นทุนก็ดีกว่าตัวตรวจจับแบบระบายความร้อนด้วย ซึ่งมีแนวโน้มในการใช้งานที่กว้างกว่าอย่างเห็นได้ชัด
