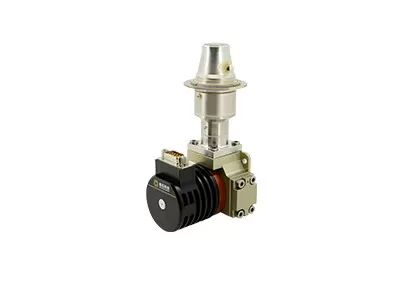

T2SL Integrated Dewar Cooler Assembly เครื่องตรวจจับ IR แบบ Dual Band Cooled
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ปณิธาน | 320x256 | Pixel Pitch | 30μm |
|---|---|---|---|
| การใช้พลังงานที่เสถียร | ＜9W | NETD | ≤20mK (MW); ≤20mK (MW); ≤25mK (LW) ≤25mK (LW) |
| ช่วงสเปกตรัม | 3.7~4.8μm (MW); 3.7~4.8μm (MW); 7.7~9.5μm (LW) 7.7~9.5μm (LW) | ขนาด | 142x58.5x71mm |
| แสงสูง | T2SL Integrated Dewar Cooler Assembly,T2SL Cooled IR Detector,RoHS Integrated Dewar Cooler Assembly |
||
รายละเอียดสินค้า
เครื่องตรวจจับอินฟราเรดแบบ Dual Band Cooled C330S
320x256 / 30µm MWIR/LWIR Dual Band Cooled Infrared Detector โดย GST Infrared
รายละเอียดสินค้า
เครื่องตรวจจับอินฟราเรดแบบ dual band cooled C330S ใช้เทคโนโลยี T2SL ชั้นนำของโลกของ Global Sensor Technologyประกอบด้วย FPA 320x256 / 30µm เดียวเพื่อรับคลื่นกลางและคลื่นยาวอินฟราเรดและการประกอบ dewar เพื่อให้สภาพแวดล้อมการทำงานที่มีอุณหภูมิต่ำพิเศษแบบสุญญากาศสำหรับ FPA และเครื่องทำความเย็นด้วยความเย็นเพื่อลดอุณหภูมิภายในชุดประกอบ dewar
แต่ละ 320x256 พิกเซลในอาร์เรย์สามารถสลับไปมาระหว่างโหมดความไวของ MWIR และ LWIR ได้โดยการเปลี่ยนแรงดันไบอัสบนอุปกรณ์ เพื่อให้แน่ใจว่าทั้งสองแถบความถี่จะสอดคล้องกันภาพ/วิดีโอจากทั้งสองแถบสามารถบันทึกและส่งออกได้ภายในช่วงเฟรมเดียว เพิ่มประสิทธิภาพการเชื่อมโยงชั่วคราวระหว่างแถบความถี่ความถี่เฟรมของทั้งสองแบนด์สามารถสูงถึง 100Hz สำหรับการตรวจสอบเป้าหมายที่เคลื่อนที่ด้วยความเร็วสูง
คุณสมบัติหลัก
- ความละเอียด: 320x256
- ระยะพิทช์พิกเซล: 30µm
- MW/LW Dual-band Imaging
- ความไวสูง
- ความสม่ำเสมอที่ดีเยี่ยม
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | C330S MWIR/LWIR |
| วัสดุ | T2SL |
| ปณิธาน | 320x256 |
| Pixel Pitch | 30μm |
| ช่วงสเปกตรัม | เมกะวัตต์: 3.7μm ~ 4.8μm LW: 7.7μm ～ 9.5μm |
| โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR;โหมด Windows;ป้องกันการบาน |
| ความจุชาร์จ | เมกะวัตต์: 8.9Me-/3Me- LW: 21Me- |
| ช่วงไดนามิก | เมกะวัตต์:≥76dB LW:≥80dB |
| จำนวนเอาต์พุต | 2 หรือ 8;สูงสุด 12 Mpixel/s ต่อเอาต์พุต |
| NETD | MW≤20mK LW≤25mK |
| อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.0% |
| การตอบสนองไม่สม่ำเสมอ | ≤8% |
| ประเภทเครื่องทำความเย็น | RS058 |
| การใช้พลังงานคงที่ | <9W |
| การใช้พลังงานสูงสุด | <18W |
| พาวเวอร์ซัพพลาย | 24V DC |
| เวลาทำความเย็น | <8 นาที |
| น้ำหนัก | ≤600g |
| ขนาด (มม.) | 142x58.5x71 |
| อุณหภูมิในการทำงาน | -45°C ~ +71°C |
งานอุตสาหกรรม
เครื่องตรวจจับอินฟราเรด C330S MW/LW มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
คำชมจากลูกค้า
คำถามที่พบบ่อย
1. วิธีการเลือกความละเอียดของเครื่องตรวจจับอินฟราเรดที่เหมาะสม?
ขึ้นอยู่กับความต้องการและการใช้งานจริงของผลิตภัณฑ์ของคุณ และราคาก็เป็นปัจจัยที่ต้องพิจารณาด้วยหากคุณภาพของภาพไม่สูง คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดที่มีความละเอียดต่ำได้ เช่น 120x90, 256x192, 400x300หากคุณต้องการภาพที่คมชัดเป็นพิเศษสำหรับวัตถุประสงค์พิเศษบางอย่าง เช่น การตรวจสอบระยะไกล คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดความละเอียดสูงขนาด 1280x1024 ได้
2. วิธีการเลือกสีเทียมที่เหมาะสมสำหรับการถ่ายภาพความร้อน?
- สีขาวเทาเหมาะกับชิ้นงานที่มีอุณหภูมิแตกต่างกันเล็กน้อย
- สีแดงและสีน้ำเงินเหมาะกับฉากที่ต้องการหาจุดปัญหามากกว่า
- สีแดงเหล็กเป็นจานสีมาตรฐานของอุตสาหกรรมพลังงาน
หมายเหตุ: ไม่ว่าคุณจะเลือกจานสีใด อุณหภูมิความร้อนจะไม่เปลี่ยนแปลงเลย
3.วิธีการเลือกเลนส์กล้องถ่ายภาพความร้อนอินฟราเรดที่เหมาะสม?
- เลนส์มาตรฐานสามารถเล็งเป้าหมายปกติได้ด้วยระยะห่างที่เหมาะสม
- สำหรับเลนส์เทเลโฟโต้ เหมาะสำหรับเป้าหมายที่ค่อนข้างเล็กและต้องมองจากระยะไกล
- หากต้องการดูรายละเอียดของวัตถุในระยะใกล้มากขึ้น เลนส์มุมกว้างจะดีกว่า
- เลนส์มาโครใช้สำหรับมองเห็นเป้าหมายที่เล็กมากในระยะใกล้ เช่น วงจรชิป
