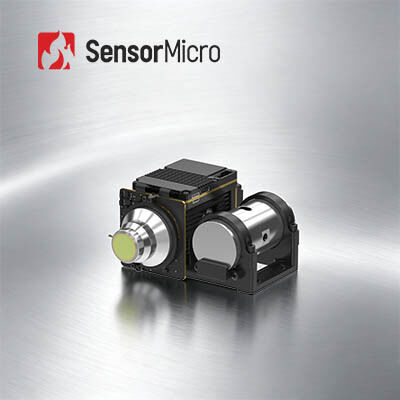

แกนกล้อง MWIR ความละเอียดสูง 1280x1024 พร้อมพิกเซลพิตช์ 10 ไมโครเมตร และอัตราเฟรม 50Hz สำหรับการรวมระบบที่รวดเร็ว
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | กาวิน GC1210HMF |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ความละเอียดของเครื่องตรวจจับ | 1280x1024 / 10μm | อัตราเฟรม | 50เฮิร์ต |
|---|---|---|---|
| ใช้สำหรับ | การพัฒนาขั้นทุติยภูมิ | ขนาด | 149x58.5x71มม |
| สุทธิ | 20เอ็มเค(F2); 25เอ็มเค(F4) | ช่วงสเปกตรัม | 3.7~4.8ไมโครเมตร |
| เน้น | MWIR Cooled Infrared Detector Integration,1280x1024 Cooled Infrared Detector,เครื่องตรวจจับ Cooled mwir |
||
รายละเอียดสินค้า
โมดูลกล้องอินฟราเรดระบายความร้อน MWIR ความละเอียด 1280x1024 พิกเซล 10 ไมโครเมตร
ภาพรวมผลิตภัณฑ์
GAVIN GC1210HMF เป็นแกนกล้องอินฟราเรดคลื่นกลาง (MWIR) แบบระบายความร้อนประสิทธิภาพสูง สร้างขึ้นจากตัวตรวจจับอุณหภูมิสูง (HOT) ความละเอียด 1280x1024 พิกเซล 10 ไมโครเมตร มีประสิทธิภาพเหนือกว่าโมดูล MWIR แบบดั้งเดิม 640x512/15 ไมโครเมตร โดยมีขนาดพิกเซลที่เล็กลงและความละเอียดสูงขึ้นสี่เท่า เพื่อปรับปรุงความละเอียดเชิงพื้นที่และความแม่นยำของภาพอย่างมาก
มาพร้อมกับอัลกอริทึม DRC, การลดสัญญาณรบกวน 2D/3D และการเพิ่มความคมชัดของขอบภาพ ทำให้สามารถจับภาพอินฟราเรดที่มีความละเอียดระดับเมกะพิกเซลได้อย่างคมชัด ด้วยการใช้เทคโนโลยี HOT ล่าสุดที่รองรับการทำงานที่อุณหภูมิสูง 150K และการระบายความร้อนอย่างรวดเร็ว ≤ 4 นาที แกนนี้จึงมีคุณสมบัติ SWaP ที่ยอดเยี่ยม ด้วยขนาดกะทัดรัด 101x101x54 มม. และน้ำหนักเบาเพียง 570 กรัม
คุณสมบัติหลัก
- การถ่ายภาพระดับเมกะพิกเซล คุณภาพเหนือกว่า - พัฒนาขึ้นจากตัวตรวจจับอินฟราเรด HOT MWIR ความละเอียด 1280x1024/10 ไมโครเมตร ให้คุณภาพของภาพที่มีความละเอียดสูงและละเอียดอ่อน ผสานรวมกับอัลกอริทึมประมวลผลภาพขั้นสูง เช่น DRC, การลดสัญญาณรบกวน 2D/3D และการเพิ่มความคมชัดของขอบภาพ EE เพื่อการถ่ายภาพที่ชัดเจนยิ่งขึ้น
- เทคโนโลยี HOT เพื่อการปรับปรุง SWaP ที่ดีที่สุด - รองรับการทำงานที่อุณหภูมิสูง 150K โดยใช้เวลาในการระบายความร้อน ≤ 4 นาที ขนาดกะทัดรัดถึง 101x101x54 มม. น้ำหนักเบาเพียง 570 กรัม
- อินเทอร์เฟซที่หลากหลาย การรวมระบบที่ง่ายดาย - รองรับเอาต์พุตวิดีโอ Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/ใยแก้วนำแสง เอาต์พุตข้อมูลภาพ RAW/YUV ที่ยืดหยุ่น
ข้อมูลจำเพาะผลิตภัณฑ์
| รุ่น | GAVIN GC1210HMF |
|---|---|
| ความละเอียด | 1280x1024 |
| ขนาดพิกเซล | 10 ไมโครเมตร |
| การตอบสนองสเปกตรัม | 3.7 ไมโครเมตร±0.2 ไมโครเมตร~4.8 ไมโครเมตร±0.2 ไมโครเมตร |
| NETD ของตัวตรวจจับ IR (23°C) | 20mK(F2) 25mK(F4) |
| อัตราเฟรม | 50Hz |
| ซูมดิจิทัล | ซูมดิจิทัลต่อเนื่อง 1x ถึง 8x |
| ทิศทางภาพ | พลิกแนวนอน/แนวตั้ง/แนวทแยง |
| อัลกอริทึมภาพ | DRC, การลดสัญญาณรบกวนภาพ 2D/3D, EE |
| วิดีโอดิจิทัล | มาตรฐาน: DVP ตัวเลือก: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ใยแก้วนำแสงแบบโหมดเดี่ยว/ใยแก้วนำแสงแบบหลายโหมด |
| การซิงโครไนซ์ภายนอก | มาตรฐาน: LV-TTL ตัวเลือก: RS422/LVDS |
| การสื่อสาร | มาตรฐาน: USB2.0/LV-TTL ตัวเลือก: RS422/CAN/USB3.0/GigE |
| แหล่งจ่ายไฟ | 12V±1V |
| การใช้พลังงานคงที่ (23°C) | ≤ 8W |
| เวลาในการระบายความร้อน (23°C) | ≤ 4 นาที |
| ขนาด (มม.) | 101x101x54 |
| น้ำหนัก (ก.) | ≤ 570 |
| อุณหภูมิในการทำงาน | -40°C~+71°C |
| เลนส์ออปติคัล | โฟกัสคงที่: 15 มม./F2 ซูมต่อเนื่อง: 15~300 มม./F4 30~500 มม./F4 |
การใช้งานในอุตสาหกรรม
โมดูลสร้างภาพความร้อน GAVIN GC1210HMF ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา เช่น NDT, การเฝ้าระวังสิ่งแวดล้อม, การเฝ้าระวังระยะไกล, การวิจัยทางวิทยาศาสตร์ ฯลฯ
ข้อได้เปรียบของเรา
- กลุ่มผลิตภัณฑ์ที่หลากหลาย
- ความเชี่ยวชาญทางเทคนิคเชิงลึก
- การตรวจสอบความน่าเชื่อถืออย่างเข้มงวดเพื่อรับประกันคุณภาพ
- มุ่งเน้นที่นวัตกรรมและการนำไปใช้จริงในการตรวจจับอินฟราเรด
- การสนับสนุนทางเทคนิคอย่างมืออาชีพและบริการพัฒนาร่วมกัน
คำถามที่พบบ่อย
ตัวตรวจจับอินฟราเรด / เซ็นเซอร์สร้างภาพความร้อนคืออะไร?
คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตาเปล่า ตัวตรวจจับอินฟราเรด / เซ็นเซอร์สร้างภาพความร้อนเป็นอุปกรณ์ไฟฟ้าแสงที่ตอบสนองต่อรังสีอินฟราเรดและพลังงานความร้อน และแปลงเป็นสัญญาณไฟฟ้า จากนั้นจึงส่งออกภาพความร้อนที่มองเห็นได้
WLP คืออะไร?
WLP หมายถึง Wafer Level Package เป็นกระบวนการบรรจุสุญญากาศสูงโดยตรงบนเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงทำการสลักและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดเดี่ยว ร่วมกับแพ็คเกจโลหะและเซรามิก พวกมันเป็นรูปแบบแพ็คเกจหลัก 3 รูปแบบของตัวตรวจจับอินฟราเรดแบบไม่ระบายความร้อน
ข้อดีของ WLP คืออะไร?
ตัวตรวจจับ IR แบบ WLP ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการด้านการย่อขนาดและต้นทุนต่ำในการประยุกต์ใช้เทคโนโลยีอินฟราเรดในตลาดอิเล็กทรอนิกส์สำหรับผู้บริโภค Global Sensor Technology ด้วยความสามารถในการผลิตจำนวนมาก ขณะนี้กำลังนำเสนอโซลูชันโมดูลอินฟราเรด WLP ที่หลากหลายเพื่อส่งเสริมการใช้งานใหม่ๆ ในตลาดเกิดใหม่
