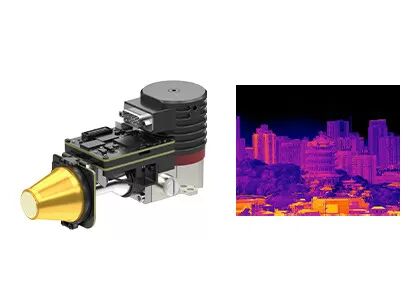

โมดูลกล้องระบายความร้อนด้วย OEM ความละเอียดสูง 1280x1024 / 12μm MCT MWIR

ความละเอียดสูง 1280x1024 / 12μm MCT MWIR โมดูลอินฟราเรดระบายความร้อนด้วย Proximity Board

EYAS1212 เป็นโมดูลอินฟราเรดแบบอะนาล็อก-ดิจิตอลระบายความร้อนด้วยความละเอียดสูงโดยใช้รูปแบบ IR FPA ระยะพิทช์12μmขนาด 1280x1024

โมดูล AD นี้ประกอบด้วยบอร์ดความใกล้ชิดที่ให้การจับเวลา FPA และอุปกรณ์จ่ายไฟที่มีความละเอียดอ่อนนอกจากนี้ อินเทอร์เฟซ Camera Link ยังส่งออกข้อมูลดิบ 16 บิต ซึ่งช่วยลดความยุ่งยากในการผสานรวมเครื่องตรวจจับเข้ากับระบบ

ดังนั้น โมดูล EYAS1212 AD ช่วยให้ลูกค้า OEM ดำเนินการทดสอบการยอมรับอย่างรวดเร็วบนเครื่องตรวจจับอินฟราเรดแบบระบายความร้อน GST C1212M 1280x1024@12μm เริ่มต้นการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลอินฟราเรดที่ระบายความร้อนด้วยความร้อน หรือกล้องถ่ายภาพความร้อนอินฟราเรดแบบสมบูรณ์หรือระบบที่ใช้ระบบระบายความร้อน เครื่องตรวจจับอินฟราเรด

- ง่ายต่อการพัฒนาและบูรณาการ

- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม

- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ

- 5V อุปทานเดียว

- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้

โมดูลถ่ายภาพความร้อน EYAS1212 มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น

1. เครื่องตรวจจับ IR แบบไม่ระบายความร้อนและระบายความร้อนต่างกันอย่างไร?

ปัจจุบันมีเซ็นเซอร์ภาพความร้อนอินฟราเรดในท้องตลาดอยู่สองประเภท ได้แก่ แบบระบายความร้อนและไม่ระบายความร้อน

เครื่องตรวจจับ IR ที่ไม่มีการระบายความร้อนทำงานที่อุณหภูมิแวดล้อมมันขึ้นอยู่กับอุตสาหกรรมเซมิคอนดักเตอร์และมักจะสามารถประดิษฐ์ในปริมาณมากด้วยขนาดที่เล็กและต้นทุนต่ำเครื่องตรวจจับ IR ที่ไม่มีการระบายความร้อนมีการใช้กันอย่างแพร่หลายในอุปกรณ์พกพา/มือถือ/มือถือ

เครื่องตรวจจับ IR แบบระบายความร้อนถูกบรรจุในหน่วยที่เก็บไว้ที่อุณหภูมิต่ำมากซึ่งจะต้องได้รับการสนับสนุนโดยเครื่องทำความเย็นแบบแช่แข็งมีขนาดใหญ่กว่า มีราคาแพงกว่าและเชื่อถือได้น้อยกว่าเซ็นเซอร์ที่ไม่มีการระบายความร้อน สาเหตุหลักมาจากระบบทำความเย็นที่ซับซ้อนซึ่งต้องการอย่างไรก็ตาม ระบบระบายความร้อนนั้นมีความละเอียดอ่อนอย่างไม่น่าเชื่อ และมักจะทำงานร่วมกับออปติกทางยาวโฟกัสยาวเพื่อบรรลุภารกิจระยะไกล

2. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนคืออะไร?

เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ระบายความร้อนด้วยการทำงานที่อุณหภูมิต่ำซึ่งจัดหาโดยตัวตรวจจับ dewar cooler (ddc)มีความไวสูงและสามารถแยกแยะความแตกต่างของอุณหภูมิที่ลึกซึ้งกว่าเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนสามารถตรวจจับ ระบุ และจดจำวัตถุในระยะไกลมาก ซึ่งอยู่ห่างออกไปกว่าสิบกิโลเมตรโครงสร้างของตัวตรวจจับการระบายความร้อนนั้นซับซ้อนมาก ซึ่งส่งผลให้มีค่าใช้จ่ายค่อนข้างสูงเมื่อเทียบกับตัวตรวจจับที่ไม่มีการระบายความร้อน
