MCT MWIR Camera Core ความไวแสงสูงพร้อม Proximity Board

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น EYAS615A
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 640x512 / 15μm NETD ≤17mK
ช่วงสเปกตรัม 3.7~4.8μm ขนาด 147x58.5x71mm
แสงสูง

MWIR Camera Core ความไวแสงสูง

,

แกนกล้อง MWIR พร้อม Proximity Board

,

โมดูล mct 17mK

ฝากข้อความ
รายละเอียดสินค้า
EYAS615A Cooled Thermal Imaging Core



ความไวแสงสูง 640x512@15μm RS058 MCT MWIR MCT MWIR Cooled Infrared Module with Proximity Board



รายละเอียดสินค้า



โมดูล EYAS615A AD เป็นโมดูลอินฟราเรดแบบอะนาล็อก-ดิจิตอล ระบายความร้อนด้วย IR FPA ขนาด 640x512 รูปแบบ 15μmNETD ทั่วไปของ EYAS615A นั้นน้อยกว่า 17mKความไวแสงสูงช่วยรับรองการตรวจจับหรือการรับรู้ความแตกต่างของรังสีอินฟราเรดที่น้อยมากในระยะทางไกล



โมดูล AD นี้ประกอบด้วยบอร์ดความใกล้ชิดที่ให้การจับเวลา FPA และอุปกรณ์จ่ายไฟที่มีความละเอียดอ่อนนอกจากนี้ อินเทอร์เฟซ Camera Link ยังส่งออกข้อมูลดิบ 16 บิต ซึ่งช่วยลดความยุ่งยากในการผสานรวมเครื่องตรวจจับเข้ากับระบบ



ดังนั้น โมดูล EYAS615A จึงช่วยให้ลูกค้า OEM ดำเนินการทดสอบการยอมรับได้อย่างรวดเร็วด้วยเครื่องตรวจจับอินฟราเรด GST C615M 640x512@15μm ที่ระบายความร้อนด้วยความเย็น เริ่มต้นการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลอินฟราเรดที่ระบายความร้อนด้วยความร้อน หรือกล้องถ่ายภาพความร้อนอินฟราเรดแบบสมบูรณ์หรือระบบที่ใช้อินฟราเรดระบายความร้อน เครื่องตรวจจับ



คุณสมบัติหลัก



- ง่ายต่อการพัฒนาและบูรณาการ

- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม

- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ

- 5V อุปทานเดียว

- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง EYAS615A
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 640x512
Pixel Pitch 15μm
เครื่องทำความเย็น RS058
ช่วงสเปกตรัม 3.7μm ~ 4.8μm MW
เวลาทำความเย็น (25°C) ≤6นาที
NETD ที่เหมาะสมที่สุด (20 ° C) ≤17mK
โหมดการทำงาน
อัตราเฟรม ปรับได้ 1~120Hz
โหมดการทำงาน สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน QSH 60 พิน
วิดีโอดิจิทัล Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต
ซิงค์ภายนอก CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก
การสื่อสาร พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps
พาวเวอร์ซัพพลาย แผงภาพ 1 ช่อง: 5V
เครื่องทำความเย็น 1 ช่อง: 24V
การใช้พลังงานที่เสถียร 7W
ขนาด (มม.) 147×58.5×71
น้ำหนัก ≤680g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง



งานอุตสาหกรรม



โมดูลถ่ายภาพความร้อน EYAS615A มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น

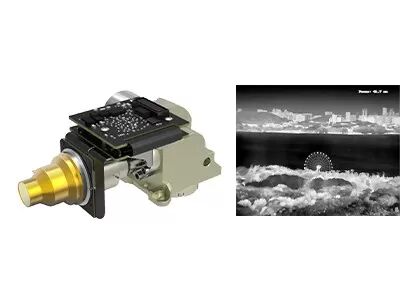

MCT MWIR Camera Core ความไวแสงสูงพร้อม Proximity Board 0



ข้อดีของเรา



MCT MWIR Camera Core ความไวแสงสูงพร้อม Proximity Board 1

คำถามที่พบบ่อย



1. เครื่องตรวจจับอินฟราเรดอาร์เรย์ระนาบโฟกัสใช้ในอุตสาหกรรมใดบ้าง

เครื่องตรวจจับระนาบโฟกัสอินฟราเรดเป็นองค์ประกอบหลักของระบบถ่ายภาพความร้อน และเป็นกุญแจสำคัญในการตรวจจับ ระบุ และวิเคราะห์ข้อมูลอินฟราเรดของวัตถุมีการใช้งานที่หลากหลายในด้านการจราจร การตรวจสอบ การตรวจสอบความปลอดภัย อุตุนิยมวิทยา การแพทย์ และอุตสาหกรรมอื่นๆ



2. เครื่องตรวจจับระนาบโฟกัสอินฟราเรดแบบระบายความร้อนและไม่เย็นมีลักษณะอย่างไร?

เครื่องตรวจจับระนาบโฟกัสอินฟราเรดสามารถแบ่งออกเป็นเครื่องตรวจจับระนาบโฟกัสอินฟราเรดแบบเย็นและเครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนเครื่องตรวจจับอินฟราเรดระบายความร้อนด้วยทำงานในสภาพแวดล้อมสูญญากาศที่อุณหภูมิต่ำที่มีความไวสูง และสามารถแยกแยะความแตกต่างของอุณหภูมิที่ละเอียดอ่อนมากขึ้น ในขณะที่เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนไม่จำเป็นต้องมีสภาพแวดล้อมที่เย็นจัด และสามารถทำงานที่อุณหภูมิห้องได้
