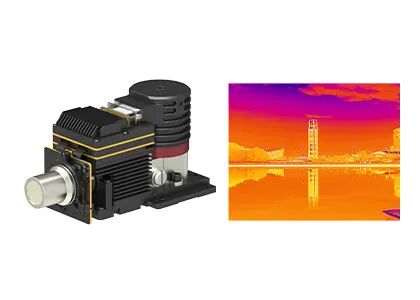

640x512 15μm T2SL LWIR โมดูลกล้องความร้อนความละเอียดสูง GAVIN615L
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
ช่วงสเปกตรัม | 7.7~9.5μm LW | ขนาด | 155x67x80mm |
เทคโนโลยี | อินฟราเรด | วัสดุ | T2SL |
แสงสูง | โมดูลกล้องความร้อน T2SL,โมดูลกล้องความร้อน GAVIN615L |
GAVIN615L ความละเอียดสูง 640x512 / 15µm T2SL LWIR Cooled Thermal Imaging Module
GAVIN615L เป็นโมดูลถ่ายภาพความร้อนด้วยคลื่นยาวที่ระบายความร้อนด้วยความเย็น พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับ IR T2SL LWIR IR ความละเอียดสูง 640x512 / 15µm พร้อมเครื่องทำความเย็น RS058 อุปกรณ์อิเล็กทรอนิกส์สำหรับฮาร์ดแวร์ และอัลกอริธึมการประมวลผลภาพต่างๆ ถูกฝังไว้แล้วเพื่อนำเสนอภาพความร้อนที่คมชัดและชัดเจน
GAVIN615L ทำงานในช่วงสเปกตรัม 7.7 ~ 9.5μm ที่มีประสิทธิภาพสูงภายใต้สภาวะที่มีทรายหรือฝุ่นละออง และจะไม่ได้รับผลกระทบจากการสั่นไหวของแสงแดดหรือเปลวไฟที่มีอุณหภูมิสูง
- ตอบสนองความต้องการของการตรวจจับระยะไกล
- ความไวสูง
- การตรวจจับระยะไกล
- บูรณาการเข้ากับระบบได้ง่าย
- อินเทอร์เฟซ DVP/Cameralink, เอาต์พุตภาพ RAW/YUV
- มีเลนส์ซูมออปติคอลต่อเนื่องหลากหลายให้เลือก
แบบอย่าง | GAVIN615L |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 640x512 |
Pixel Pitch | 15μm |
เครื่องทำความเย็น | RS058 |
ช่วงสเปกตรัม | 7.7μm~9.5μm LW |
เวลาทำความเย็น (20 องศาเซลเซียส) | ≤7นาที |
สุทธิ (20 องศาเซลเซียส) | ≤25mK |
การประมวลผลภาพ | |
อัตราเฟรม | 50Hz/100Hz |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ×1/×2/×4 |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | J30JZ 25pin |
วิดีโอแอนะล็อก | เพื่อน |
วิดีโอดิจิทัล | RAW/YUV 16 บิต: เอาต์พุต DVP/Cameralink 16 บิต |
ซิงค์ภายนอก | ซิงค์ภายนอกเฟรม: RS422 Level |
การสื่อสาร | RS422, 115200bps |
พาวเวอร์ซัพพลาย | 20~28VDC |
การใช้พลังงานที่เสถียร | 14W |
ขนาด (มม.) | 155×67×80 |
น้ำหนัก | ≤900g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
เลนส์ออปติคอล | |
เลนส์เสริม | ซูมคงที่: 25 มม./F2 |
โมดูลกล้องอินฟราเรดระบายความร้อนด้วย GAVIN615L นั้นใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. วิธีการเลือกความละเอียดของเครื่องตรวจจับอินฟราเรดที่เหมาะสม?
ขึ้นอยู่กับความต้องการและการใช้งานจริงของผลิตภัณฑ์ของคุณ และราคาก็เป็นปัจจัยที่ต้องพิจารณาด้วยหากคุณภาพของภาพไม่สูง คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดที่มีความละเอียดต่ำได้ เช่น 120x90, 256x192, 400x300หากคุณต้องการภาพที่คมชัดเป็นพิเศษสำหรับวัตถุประสงค์พิเศษบางอย่าง เช่น การตรวจสอบระยะไกล คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดความละเอียดสูงขนาด 1280x1024 ได้
2. วิธีการเลือกสีเทียมที่เหมาะสมสำหรับการถ่ายภาพความร้อน?
- สีขาวเทาเหมาะกับชิ้นงานที่มีอุณหภูมิแตกต่างกันเล็กน้อย
- สีแดงและสีน้ำเงินเหมาะกับฉากที่ต้องการหาจุดปัญหามากกว่า
- สีแดงเหล็กเป็นจานสีมาตรฐานของอุตสาหกรรมพลังงาน
หมายเหตุ: ไม่ว่าคุณจะเลือกจานสีใด อุณหภูมิความร้อนจะไม่เปลี่ยนแปลงเลย
3. จะเลือกเลนส์กล้องถ่ายภาพความร้อนอินฟราเรดที่เหมาะสมได้อย่างไร?
- เลนส์มาตรฐานสามารถเล็งเป้าหมายปกติได้ด้วยระยะห่างที่เหมาะสม
- สำหรับเลนส์เทเลโฟโต้ เหมาะสำหรับเป้าหมายที่ค่อนข้างเล็กและต้องมองจากระยะไกล
- หากต้องการดูรายละเอียดของวัตถุในระยะใกล้มากขึ้น เลนส์มุมกว้างจะดีกว่า
- เลนส์มาโครใช้สำหรับมองเห็นเป้าหมายที่เล็กมากในระยะใกล้ เช่น วงจรชิป
