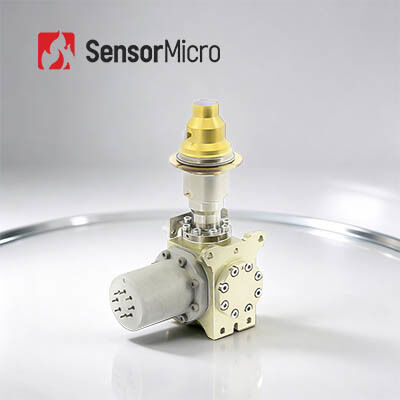

640x512 15µm MWIR Cooled Infrared Detector with RS058 Rotary Stirling Cryocooler for Long Range Surveillance

  • 640x512 15μm MWIR Cooled Infrared Detector with RS058 Rotary Stirling Cryocooler for Long Range Surveillance
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น C615M
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 640x512/15μm สุทธิ 16เอ็มเค (F2); 18เอ็มเค (F4)
ช่วงสเปกตรัม8~14μm 3.7~4.8μm เมกะวัตต์ อุณหภูมิในการทำงาน -45°C~+71°C
สูงสุด อัตราเฟรม 120เฮิร์ต อัตราพิกเซลที่มีประสิทธิภาพ ≥99.76%
เน้น

MWIR Cooled Infrared Detector

,

Cooled Infrared Detector 640x512

,

75dB Cooled Infrared Detectors
ฝากข้อความ
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์

C615M MWIR เป็นเครื่องตรวจจับอินฟราเรดแบบเย็น HgCdTe (MCT) ความละเอียดสูงที่ใช้สเปก 640×512 / 15μm ที่ได้รับความนิยมอย่างแพร่หลาย ทำให้เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำสูงเกือบทุกประเภท รวมถึงระบบเฝ้าระวังระยะไกล กล้องถ่ายภาพความร้อนแบบมือถือ และกล้องตรวจจับการรั่วไหลของก๊าซ

เมื่อกำหนดค่าด้วยเครื่องทำความเย็นแบบสเตอริงแบบรวม RS058 เครื่อง C615M RS058 สามารถใช้งานแทนที่ผลิตภัณฑ์หลักที่คล้ายกับ Scorpio ได้อย่างสมบูรณ์ การออกแบบเดอวาร์ ขนาดเครื่องทำความเย็น และอินเทอร์เฟซทางกล/ไฟฟ้าเกือบจะเหมือนกัน ทำให้ผู้รวมระบบกล้องสามารถเปลี่ยนอุปกรณ์ที่ชำรุดของตนด้วย C615M RS058 ที่ใช้งานแทนกันได้โดยตรง และดำเนินการกำหนดค่าภายในได้อย่างราบรื่น

คุณสมบัติหลัก
คุณภาพของภาพที่คมชัด
  • ความสม่ำเสมอของภาพที่ยอดเยี่ยมด้วยอัตราพิกเซลที่มีประสิทธิภาพ >99.5%
  • FPA ที่ได้รับความนิยมอย่างแพร่หลาย ให้ประสิทธิภาพการถ่ายภาพที่ชัดเจนและราบรื่น
ความอเนกประสงค์สูงและการจัดหาที่เชื่อถือได้
  • อินเทอร์เฟซที่เป็นมาตรฐานพร้อมการใช้งานแทนกันได้แบบพลักแอนด์เพลย์
  • การผลิตจำนวนมากด้วยความสม่ำเสมอที่แข็งแกร่งและการจัดส่งที่เสถียร
การกำหนดค่าที่ยืดหยุ่นตามความต้องการของคุณ
  • ตัวเลือกที่ปรับแต่งได้สำหรับช่วงการตอบสนองสเปกตรัม, F-number, และอินเทอร์เฟซการติดตั้ง
  • มีประเภทเครื่องทำความเย็นหลายแบบเพื่อให้เหมาะกับความต้องการในการใช้งานที่หลากหลาย
ข้อมูลจำเพาะของผลิตภัณฑ์
รุ่น เครื่องตรวจจับอินฟราเรดแบบเย็น C615M MWIR
วัสดุไวแสง MCT
ความละเอียด 640×512
ขนาดพิกเซล 15μm
การตอบสนองสเปกตรัม 3.7μm±0.2μm～4.8μm±0.2μm
โหมดการทำงาน โหมดสแนปช็อต; โหมดการรวม ITR/IWR; โหมดหน้าต่าง; ป้องกันแสงจ้า
ความจุประจุ 6.36Me- (ITR), 4.99Me- (IWR)
ช่วงไดนามิก ≥75dB
ช่องสัญญาณออก 4; สูงสุด 10MHz ต่อช่องสัญญาณ
อัตราเฟรมสูงสุด 120Hz
NETD ทั่วไป F2: 16mK; F4: 18mK
อัตราพิกเซลที่มีประสิทธิภาพ ≥99.76%
ความไม่สม่ำเสมอของการตอบสนอง ≤8%
เครื่องทำความเย็นที่กำหนดค่าได้ RS058 | RS046 | LS734
ประเภทเครื่องทำความเย็น เครื่องทำความเย็นแบบโรตารีสเตอริง | เครื่องทำความเย็นแบบโรตารีสเตอริง | เครื่องทำความเย็นแบบเชิงเส้นสเตอริง
การใช้พลังงานคงที่ (23℃) ≤6W | ≤5W | ≤10W
การใช้พลังงานสูงสุด (71℃) ≤12W | ≤11W | ≤45W
แหล่งจ่ายไฟ 24V DC | 32V DC | 24V DC
เวลาทำความเย็น (23℃) ≤6นาที | ≤5นาที30วินาที | ≤4นาที
ขนาดสูงสุด (มม.) 145×58.5×71 | 120×46.5×81.5 | คอมเพรสเซอร์: φ46×122; เดอวาร์: φ40×114
น้ำหนัก (กรัม) ≤600 | ≤350 | ≤1200
อุณหภูมิการทำงาน -45℃~+71℃
การใช้งานในอุตสาหกรรม

เครื่องตรวจจับอินฟราเรดแบบเย็น C615M MWIR ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา รวมถึงการทดสอบแบบไม่ทำลาย (NDT), การตรวจสอบสิ่งแวดล้อม, การเฝ้าระวังระยะไกล, และการวิจัยทางวิทยาศาสตร์

พันธมิตรที่เชื่อถือได้ของคุณในการตรวจจับอินฟราเรด
ความเชี่ยวชาญทางเทคนิคเชิงลึก

ด้วยประสบการณ์หลายปีในการวิจัย พัฒนา และประยุกต์ใช้เทคโนโลยีเซ็นเซอร์อินฟราเรด เราได้สร้างความสามารถที่แข็งแกร่งในการออกแบบชิป การผลิตเวเฟอร์ การบรรจุและทดสอบ รวมถึงการรวมระบบ รากฐานที่มั่นคงของเราช่วยให้เราสามารถส่งมอบผลิตภัณฑ์ที่เป็นนวัตกรรมและเชื่อถือได้อย่างต่อเนื่องซึ่งตอบสนองความต้องการของตลาดที่เปลี่ยนแปลงไป

มุ่งเน้นที่นวัตกรรมและการนำไปใช้จริงในการตรวจจับอินฟราเรด

เรามุ่งมั่นที่จะขับเคลื่อนความก้าวหน้าทางเทคโนโลยีในการถ่ายภาพความร้อน โดยผลักดันขีดจำกัดของ NETD, SWaP และอุณหภูมิการทำงานอย่างต่อเนื่อง ผลิตภัณฑ์ของเราเป็นผู้นำอย่างสม่ำเสมอในการใช้งานด้านความปลอดภัย การตรวจสอบอุตสาหกรรม ระบบอัจฉริยะ และอื่นๆ

กลุ่มผลิตภัณฑ์ที่หลากหลาย

ด้วยการสนับสนุนจากการวิจัยและพัฒนาอิสระและเส้นทางเทคนิคที่หลากหลาย เรานำเสนอส่วนประกอบการตรวจจับอินฟราเรดที่ครอบคลุม ทั้งแบบเย็นและไม่เย็น โดยนำเสนอโซลูชันที่ปรับแต่งได้สำหรับอุตสาหกรรมที่หลากหลาย

การตรวจสอบความน่าเชื่อถืออย่างเข้มงวดช่วยให้มั่นใจในคุณภาพ

ด้วยการสนับสนุนระบบการจัดการคุณภาพที่แข็งแกร่ง ผลิตภัณฑ์ของเราผ่านขั้นตอนการทดสอบหลายครั้งตลอดกระบวนการผลิตเพื่อให้มั่นใจในเสถียรภาพและความน่าเชื่อถือในระยะยาว

การสนับสนุนทางเทคนิคระดับมืออาชีพและบริการพัฒนาร่วมกัน

ทีมวิศวกรของเราทำงานอย่างใกล้ชิดกับทีม R&D และผลิตภัณฑ์ของลูกค้าเพื่อเร่งการรวมระบบ ปรับปรุงประสิทธิภาพ และลดระยะเวลาในการออกสู่ตลาด ความสำเร็จของคุณคือภารกิจร่วมกันของเรา

คำถามที่พบบ่อย
1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?

ในธรรมชาติ วัตถุทุกชนิดที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์ (-273℃) สามารถแผ่รังสีอินฟราเรดได้ โดยการใช้เครื่องตรวจจับกล้องอินฟราเรดเพื่อวัดความแตกต่างของอุณหภูมิจากการแผ่รังสีอินฟราเรดระหว่างเป้าหมายเองกับพื้นหลัง จะได้ภาพอินฟราเรดที่แตกต่างกัน ซึ่งเรียกว่าภาพความร้อน

2. เครื่องตรวจจับอินฟราเรดทำงานอย่างไร?

รังสีอินฟราเรดที่แผ่ออกมาจากเป้าหมายจะเข้าสู่ช่วงการตรวจจับของเครื่องตรวจจับความร้อน จากนั้นเครื่องตรวจจับอินฟราเรดจะแปลงสัญญาณการแผ่รังสีที่มีความเข้มต่างกันให้เป็นสัญญาณไฟฟ้าที่สอดคล้องกัน ซึ่งจะถูกขยายและประมวลผลวิดีโอเพื่อสร้างภาพอินฟราเรดที่มองเห็นได้ด้วยตาเปล่า

3. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบเย็นคืออะไร?

เครื่องตรวจจับระนาบโฟกัสอินฟราเรดแบบเย็นทำงานที่อุณหภูมิต่ำที่จัดหาโดยเครื่องทำความเย็นเดอวาร์ (DDC) มีความไวสูงและสามารถแยกความแตกต่างของอุณหภูมิที่ละเอียดอ่อนกว่าเครื่องตรวจจับอินฟราเรดแบบไม่เย็น สามารถตรวจจับ ระบุ และจดจำวัตถุในระยะไกลมาก ซึ่งไกลกว่าสิบกิโลเมตร โครงสร้างของเครื่องตรวจจับแบบเย็นมีความซับซ้อนมาก ซึ่งส่งผลให้มีต้นทุนค่อนข้างสูงเมื่อเทียบกับเครื่องตรวจจับแบบไม่เย็น
