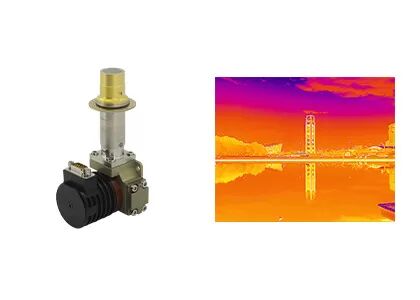

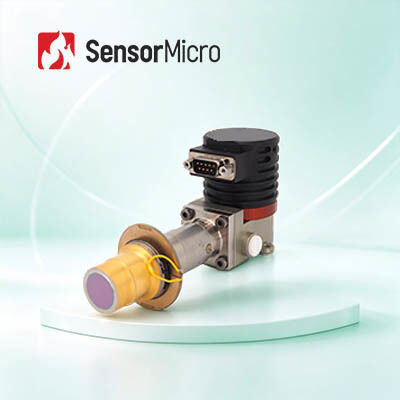

640x512 15ไมโครเมตร 220Hz LWIR เครื่องตรวจจับอินฟราเรดแบบเย็น T2SL เครื่องตรวจจับอินฟราเรดสำหรับระบบรักษาความปลอดภัย
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | C615S |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| เทคโนโลยี | อินฟราเรด | ช่วงสเปกตรัม | 7.7~9.4 (ลอว์) |
|---|---|---|---|
| วัสดุ | T2SL | ขนาด | 148x58.5x71มม |
| ปณิธาน | 640x512 / 15μm | สูงสุด อัตราเฟรม | 220Hz |
| เน้น | เครื่องตรวจจับอินฟราเรด LWIR ความไวแสงสูง,แอปพลิเคชันความปลอดภัย LWIR เครื่องตรวจจับอินฟราเรดระบายความร้อนด้วยความร้อน,กล้องรักษาความปลอดภัยด้วยความร้อน RS058 |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
ตัวตรวจจับอินฟราเรดแบบระบายความร้อน C615S LWIR มีความละเอียด 640×512 ที่ระยะพิทช์พิกเซล 15µm สร้างขึ้นจากเทคโนโลยี Type II Superlattice (T2SL) ชั้นนำของโลก ซึ่งช่วยให้สามารถผลิตจำนวนมากได้ และท้ายที่สุดจะให้ประโยชน์แก่ผู้ใช้ด้วยราคาที่ย่อมเยากว่าโดยไม่ลดทอนประสิทธิภาพ ขนาดและอินเทอร์เฟซมาตรฐานอุตสาหกรรมช่วยให้ผู้รวมระบบสามารถเปลี่ยนไปใช้ประโยชน์จากเทคโนโลยี T2SL ที่ทันสมัยที่สุดได้โดยไม่ต้องลงทุน R&D เพิ่มเติม
ด้วยความละเอียด 640×512 และระยะพิทช์พิกเซลที่ลดลงเหลือ 15µm ทำให้ C615S ให้ภาพที่ชัดเจนและประสิทธิภาพที่เหนือกว่า มีเทคโนโลยีที่ทันสมัยที่สุด ประสิทธิภาพควอนตัมสูง อัตราเฟรมสูง ความไวสูง สัญญาณรบกวนต่ำ และความไม่สม่ำเสมอที่ยอดเยี่ยม
โดยไม่ต้องกลัวการรบกวน ตัวตรวจจับอินฟราเรดซุปเปอร์แลตทิซ C615S LWIR เหมาะสำหรับการตรวจจับเป้าหมายในฉากหลังที่ซับซ้อน เช่น เรือในทะเลในฉากที่มีแสงสะท้อนบนผิวน้ำ เครื่องบินกับท้องฟ้าที่มีเมฆ และสภาพแวดล้อมที่ท้าทายคล้ายคลึงกัน
คุณสมบัติหลัก
การตรวจจับคลื่นยาว, ป้องกันการรบกวน
- ความสามารถในการทะลุทะลวงที่แข็งแกร่งในทรายและฝุ่น, ปรับให้เข้ากับสภาพแวดล้อมที่ซับซ้อน
- ไม่ได้รับผลกระทบจากแสงจ้าในแสงแดดจัดหรือบนผิวน้ำ
- ความสามารถในการตรวจจับวัตถุอุณหภูมิต่ำที่เพิ่มขึ้น
เทคโนโลยี T2SL เพื่อนำเทรนด์อุตสาหกรรม
- ประสิทธิภาพควอนตัมที่สูงขึ้นพร้อมความไวที่เหนือกว่า
- สัญญาณรบกวนต่ำและความไม่สม่ำเสมอที่ยอดเยี่ยม
ความอเนกประสงค์สูง, อุปทานที่มั่นคง
- F-number ที่ปรับแต่งได้
- คุณภาพที่สม่ำเสมอในการผลิตจำนวนมาก
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | ตัวตรวจจับอินฟราเรดแบบระบายความร้อน C615S LWIR |
|---|---|
| วัสดุไวแสง | T2SL |
| ความละเอียด | 640×512 |
| ขนาดพิกเซล | 15µm |
| การตอบสนองสเปกตรัม | 7.7µm±0.2µm~9.4µm±0.3µm |
| โหมดการทำงาน | Snapshot; โหมด ITR/Interlace & Binning Integration; โหมด Windows; Anti-blooming |
| ความจุประจุ | ITR: 12.22Me-/6.67Me- Interlace & binning: 24.44Me-/13.33Me- |
| ช่วงไดนามิก | ITR: ≥76dB Interlace & binning: ≥77dB |
| ช่องสัญญาณออก | 4; สูงสุด 22.5MHz ต่อช่องสัญญาณออก |
| อัตราเฟรมสูงสุด | 220Hz |
| NETD ทั่วไป | 25mK (F2 ITR) 22mK (F2 Interlace & binning) |
| อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.5% |
| ความไม่สม่ำเสมอของการตอบสนอง | ≤8% |
| Cryocooler ที่กำหนดค่าได้ | RS058F |
| การใช้พลังงานคงที่ (23℃) | ≤8W |
| การใช้พลังงานสูงสุด (71℃) | ≤20W |
| แหล่งจ่ายไฟ | 24V DC |
| เวลาทำความเย็น (23℃) | ≤5นาที 30วินาที |
| ขนาดสูงสุด (มม.) | 148×58.5×71 |
| น้ำหนัก (ก.) | ≤570 |
| อุณหภูมิในการทำงาน | -45℃~+71℃ |
การใช้งานในอุตสาหกรรม
เซ็นเซอร์ IR แบบระบายความร้อน C615S LWIR ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา เช่น การทดสอบแบบไม่ทำลาย (NDT), การตรวจสอบสิ่งแวดล้อม, การเฝ้าระวังระยะไกล, การวิจัยทางวิทยาศาสตร์ และอื่นๆ
พันธมิตรที่เชื่อถือได้ของคุณในการตรวจจับอินฟราเรด
- ความเชี่ยวชาญทางเทคนิคเชิงลึก ด้วยประสบการณ์หลายปีในการวิจัย พัฒนา และประยุกต์ใช้เทคโนโลยีเซ็นเซอร์อินฟราเรด เราได้สร้างขีดความสามารถที่แข็งแกร่งในด้านการออกแบบชิป การผลิตเวเฟอร์ การบรรจุและทดสอบ รวมถึงการรวมระบบ รากฐานที่แข็งแกร่งของเราช่วยให้เราสามารถส่งมอบผลิตภัณฑ์ที่เป็นนวัตกรรมและเชื่อถือได้อย่างต่อเนื่องซึ่งตอบสนองความต้องการของตลาดที่เปลี่ยนแปลงไป
- มุ่งเน้นที่นวัตกรรมและการนำไปใช้จริงในการตรวจจับอินฟราเรด เรามุ่งมั่นที่จะขับเคลื่อนความก้าวหน้าทางเทคโนโลยีในการถ่ายภาพความร้อน โดยผลักดันขีดจำกัดของ NETD, SWaP และอุณหภูมิในการทำงานอย่างต่อเนื่อง ผลิตภัณฑ์ของเราเป็นผู้นำอย่างสม่ำเสมอในการใช้งานด้านความปลอดภัย การตรวจสอบอุตสาหกรรม ระบบอัจฉริยะ และอื่นๆ
- กลุ่มผลิตภัณฑ์ที่หลากหลาย ด้วยการสนับสนุนจากการวิจัยและพัฒนาอิสระและเส้นทางเทคนิคที่หลากหลาย เรานำเสนอส่วนประกอบตรวจจับอินฟราเรดที่ครอบคลุม ทั้งแบบระบายความร้อนและไม่ระบายความร้อน โดยนำเสนอโซลูชันที่ปรับแต่งได้สำหรับอุตสาหกรรมที่หลากหลาย
- การตรวจสอบความน่าเชื่อถืออย่างเข้มงวดช่วยให้มั่นใจในคุณภาพ ด้วยการสนับสนุนระบบการจัดการคุณภาพที่แข็งแกร่ง ผลิตภัณฑ์ของเราผ่านขั้นตอนการทดสอบหลายขั้นตอนตลอดการผลิตเพื่อให้มั่นใจในเสถียรภาพและความน่าเชื่อถือในระยะยาว
- การสนับสนุนทางเทคนิคระดับมืออาชีพและบริการพัฒนาร่วมกัน ทีมวิศวกรของเราทำงานอย่างใกล้ชิดกับทีม R&D และผลิตภัณฑ์ของลูกค้าเพื่อเร่งการรวมระบบ ปรับปรุงประสิทธิภาพ และลดระยะเวลาในการออกสู่ตลาด ความสำเร็จของคุณคือภารกิจร่วมกันของเรา
คำถามที่พบบ่อย
1. ตัวตรวจจับอินฟราเรด / เซ็นเซอร์ถ่ายภาพความร้อนคืออะไร?
คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตาเปล่า ตัวตรวจจับอินฟราเรด / เซ็นเซอร์ถ่ายภาพความร้อนเป็นอุปกรณ์ไฟฟ้าแสงที่ตอบสนองต่อรังสีอินฟราเรดและพลังงานความร้อน แปลงเป็นสัญญาณไฟฟ้า จากนั้นจึงส่งภาพความร้อนที่มองเห็นได้
2. WLP คืออะไร?
WLP ย่อมาจาก wafer-level packaging เป็นกระบวนการบรรจุสุญญากาศสูงโดยตรงบนเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงทำการสลักและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดเดี่ยว ร่วมกับบรรจุภัณฑ์โลหะและบรรจุภัณฑ์เซรามิก นี่คือรูปแบบบรรจุภัณฑ์หลักสามรูปแบบสำหรับตัวตรวจจับอินฟราเรดแบบไม่ระบายความร้อน
3. ข้อดีของ WLP คืออะไร?
ตัวตรวจจับ IR แบบ WLP ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการด้านการย่อขนาดและต้นทุนต่ำในการนำเทคโนโลยีอินฟราเรดไปใช้ในตลาดอิเล็กทรอนิกส์สำหรับผู้บริโภค ขณะนี้เรานำเสนอโซลูชันโมดูลอินฟราเรด WLP ที่หลากหลายเพื่อส่งเสริมการใช้งานใหม่ๆ ในตลาดเกิดใหม่
