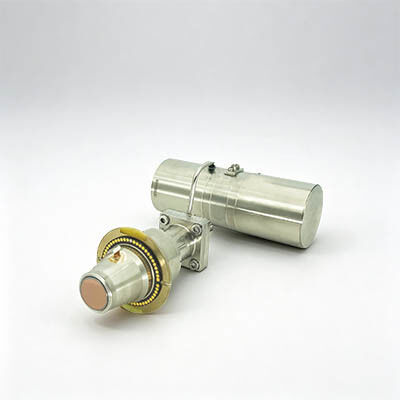

640x512 15µm 120Hz MWIR Cooled Infrared Detector 16mK NETD MCT Thermal Imaging Detector for Surveillance
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | C615M |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| เทคโนโลยี | การถ่ายภาพความร้อนอินฟราเรด | ปณิธาน | 640x512/15μm |
|---|---|---|---|
| สูงสุด อัตราเฟรม | 120เฮิร์ต | สุทธิ | 16เอ็มเค (F2); 18เอ็มเค (F4) |
| ช่วงสเปกตรัม8~14μm | 3.7~4.8μm เมกะวัตต์ | อุณหภูมิในการทำงาน | -45°C~+71°C |
| เน้น | MWIR เครื่องตรวจจับภาพความร้อนอินฟราเรด,เครื่องตรวจจับภาพความร้อน 12um,กล้องวงจรปิดระบายความร้อนด้วยเครื่องตรวจจับอินฟราเรด |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
C615M MWIR เป็นเครื่องตรวจจับอินฟราเรดแบบเย็น (HgCdTe/MCT) ที่พัฒนาโดย SensorMicro มีคุณสมบัติที่ใช้กันอย่างแพร่หลาย 640×512 / 15μm ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย รวมถึงระบบเฝ้าระวังระยะไกล, กล้องถ่ายภาพความร้อนแบบมือถือ และกล้องตรวจจับการรั่วไหลของก๊าซ
เครื่องตรวจจับให้ความไวสูงและคุณภาพของภาพที่ชัดเจน ออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการของการถ่ายภาพความร้อนประสิทธิภาพสูง มีเครื่องทำความเย็นประสิทธิภาพสูงหลากหลายแบบสำหรับการกำหนดค่าที่ยืดหยุ่น ตอบสนองความต้องการที่หลากหลายสำหรับการออกแบบที่มีน้ำหนักเบา การใช้พลังงานต่ำ และความน่าเชื่อถือสูงในส่วนประกอบอินฟราเรดหลัก
คุณสมบัติหลัก
คุณภาพของภาพที่คมชัด
- ความสม่ำเสมอของภาพที่ยอดเยี่ยมด้วยอัตราพิกเซลที่มีประสิทธิภาพเกิน 99.5%
- FPA ที่ใช้กันอย่างแพร่หลายมอบประสบการณ์การถ่ายภาพที่ชัดเจนและราบรื่น
ความอเนกประสงค์สูงและการจัดหาที่เชื่อถือได้
- อินเทอร์เฟซที่เป็นมาตรฐานพร้อมการสลับเปลี่ยนแบบพลักแอนด์เพลย์
- การผลิตจำนวนมากด้วยความสม่ำเสมอที่แข็งแกร่งและการจัดส่งที่เสถียร
การกำหนดค่าที่ยืดหยุ่นตามความต้องการของคุณ
- ตัวเลือกที่ปรับแต่งได้สำหรับช่วงการตอบสนองสเปกตรัม, F-number และอินเทอร์เฟซการติดตั้ง
- มีประเภทเครื่องทำความเย็นหลายแบบเพื่อให้เหมาะกับความต้องการในการใช้งานที่หลากหลาย
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | C615M MWIR เครื่องตรวจจับอินฟราเรดแบบเย็น | ||
| วัสดุไวแสง | MCT | ||
| ความละเอียด | 640 × 512 | ||
| ขนาดพิกเซล | 15μm | ||
| การตอบสนองสเปกตรัม | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm | ||
| โหมดการทำงาน | โหมด Snapshot; โหมด ITR/IWR Integration; โหมด Windows; Anti-blooming | ||
| ความจุประจุ | 6.36Me⁻ (ITR), 4.99Me⁻ (IWR) | ||
| ช่วงไดนามิก | ≥ 75dB | ||
| ช่องสัญญาณออก | 4; สูงสุด 10MHz ต่อช่องสัญญาณ | ||
| อัตราเฟรมสูงสุด | 120Hz | ||
| NETD ทั่วไป | F2: 16mK; F4: 18mK | ||
| อัตราพิกเซลที่มีประสิทธิภาพ | ≥ 99.76% | ||
| ความไม่สม่ำเสมอของการตอบสนอง | ≤ 8% | ||
| เครื่องทำความเย็นที่กำหนดค่าได้ | RS058 | RS046 | LS734 |
| ประเภทเครื่องทำความเย็น | เครื่องทำความเย็นแบบโรตารีสเตอริง | เครื่องทำความเย็นแบบโรตารีสเตอริง | เครื่องทำความเย็นแบบเชิงเส้นสเตอริง |
| การใช้พลังงานคงที่ (23℃) | ≤ 6W | ≤ 5W | ≤ 10W |
| การใช้พลังงานสูงสุด (71℃) | ≤ 12W | ≤ 11W | ≤ 45W |
| แหล่งจ่ายไฟ | 24V DC | 32V DC | 24V DC |
| เวลาทำความเย็น (23℃) | ≤ 6 นาที | ≤ 5 นาที 30 วินาที | ≤ 4 นาที |
| ขนาดสูงสุด (มม.) | 145 × 58.5 × 71 | 120 × 46.5 × 81.5 | คอมเพรสเซอร์: φ46 × 122; ดิวาร์: φ40 × 114 |
| น้ำหนัก (ก.) | ≤ 600 | ≤ 350 | ≤ 1200 |
| อุณหภูมิการทำงาน | -45℃ ~ +71℃ | ||
การใช้งานในอุตสาหกรรม
เครื่องตรวจจับอินฟราเรดแบบเย็นด้วยความเย็นจัด C615M MWIR ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา รวมถึงการทดสอบแบบไม่ทำลาย (NDT), การตรวจสอบสิ่งแวดล้อม, การเฝ้าระวังระยะไกล และการวิจัยทางวิทยาศาสตร์
สายผลิตภัณฑ์ของเรา
ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
เทคโนโลยีชั้นนำระดับโลกในอุตสาหกรรมอินฟราเรด
มีเครื่องตรวจจับอินฟราเรดหลากหลายชนิด
มีทั้งเครื่องตรวจจับ IR แบบไม่เย็นและแบบเย็นในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
การผลิตจำนวนมากเพื่อการจัดส่งที่รวดเร็ว
สายการผลิตสามสายพร้อมกำลังการผลิตต่อปีสูงสุดหลายล้านเครื่องตรวจจับ
คำถามที่พบบ่อย
1. เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ถ่ายภาพความร้อนคืออะไร?
คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตาเปล่า เครื่องตรวจจับอินฟราเรดหรือเซ็นเซอร์ถ่ายภาพความร้อนเป็นอุปกรณ์ไฟฟ้าแสงที่ตอบสนองต่อรังสีอินฟราเรดและพลังงานความร้อน แปลงเป็นสัญญาณไฟฟ้าและส่งออกภาพความร้อนที่มองเห็นได้
2. WLP คืออะไร?
WLP ย่อมาจาก wafer-level packaging เป็นกระบวนการบรรจุสุญญากาศสูงโดยตรงบนเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงทำการสลักและตัดเพื่อผลิตเซ็นเซอร์อินฟราเรดเดี่ยว นอกเหนือจากแพ็คเกจโลหะและแพ็คเกจเซรามิก นี่คือรูปแบบแพ็คเกจหลักสามรูปแบบสำหรับเครื่องตรวจจับอินฟราเรดแบบไม่เย็น
3. ข้อดีของ WLP คืออะไร?
เครื่องตรวจจับ IR แบบ WLP ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการด้านการย่อขนาดและต้นทุนต่ำในการนำเทคโนโลยีอินฟราเรดไปใช้ในตลาดอิเล็กทรอนิกส์สำหรับผู้บริโภค ขณะนี้เรามีโซลูชันโมดูลอินฟราเรด WLP ที่หลากหลายเพื่อส่งเสริมการใช้งานใหม่ๆ ในตลาดเกิดใหม่
