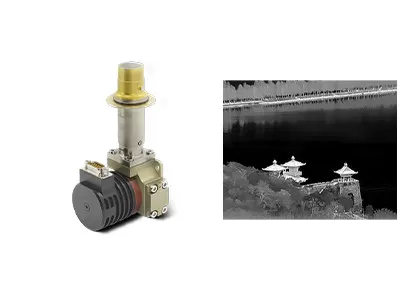

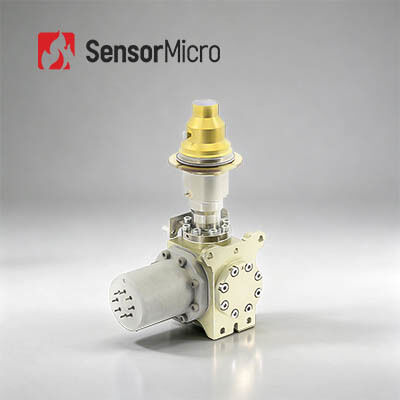

โมดูลตรวจจับอินฟราเรดแบบเย็น MWIR ความไวสูง 16mK ความละเอียด 640x512 พร้อมชุดประกอบ Dewar Cooler ในตัว ช่วงสเปกตรัม MW 3.7~4.8µm
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | C615M |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| สูงสุด อัตราเฟรม | 120เฮิร์ต | เทคโนโลยี | การถ่ายภาพความร้อนอินฟราเรด |
|---|---|---|---|
| ช่วงสเปกตรัม8~14μm | 3.7~4.8μm เมกะวัตต์ | ปณิธาน | 640x512/15μm |
| อุณหภูมิในการทำงาน | -45°C~+71°C | สุทธิ | 16เอ็มเค (F2); 18เอ็มเค (F4) |
| เน้น | การตรวจสอบความปลอดภัย MWIR Cooled Infrared Detector,ความละเอียด 12um Cooled Infrared Detector,640x512 MWIR Detector |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
ตัวตรวจจับแบบเย็น MCT MWIR รุ่น C615M มีความละเอียด 640×512 และขนาดพิกเซล 15µm ทำงานในช่วงความยาวคลื่น 3.7–4.8µm ให้ความไวสูงและคุณภาพของภาพที่ชัดเจน ออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการของการถ่ายภาพความร้อนประสิทธิภาพสูง มีระบบทำความเย็นประสิทธิภาพสูงหลากหลายแบบให้เลือกสำหรับการกำหนดค่าที่ยืดหยุ่น เพื่อตอบสนองความต้องการที่หลากหลายสำหรับการออกแบบที่มีน้ำหนักเบา การใช้พลังงานต่ำ และความน่าเชื่อถือสูงในส่วนประกอบอินฟราเรดหลัก
รุ่น C615M RS058 สามารถใช้แทนที่ผลิตภัณฑ์ Scorpio ที่คล้ายคลึงกันส่วนใหญ่ได้เมื่อกำหนดค่าด้วยระบบทำความเย็น Stirling ในตัว RS058 การออกแบบ Dewar ขนาดของระบบทำความเย็น และอินเทอร์เฟซทางกล/ไฟฟ้า เกือบจะเหมือนกัน ทำให้ผู้รวมกล้องสามารถถอดส่วนที่ชำรุดเก่าออกและเชื่อมต่อ C615M RS058 ที่สามารถใช้แทนกันได้โดยง่ายสำหรับการกำหนดค่าภายในเพิ่มเติม
คุณสมบัติหลัก
ภาพคมชัด
- ความสม่ำเสมอที่ดีด้วยอัตราพิกเซลที่มีประสิทธิภาพ > 99.5%
- ความไวสูงด้วย NETD ทั่วไปต่ำถึง 16mK
รับประกันการจัดหาอย่างต่อเนื่อง
- อินเทอร์เฟซมาตรฐานที่ใช้แทนกันได้
- การผลิตจำนวนมากที่มีความสม่ำเสมอที่ดี
ออกแบบมาสำหรับการใช้งานเฉพาะ
- ความยาวคลื่นที่ปรับแต่งได้
- F-number ที่ปรับแต่งได้
- พื้นผิวการติดตั้งที่ปรับแต่งได้
- มีตัวเลือก cryocooler หลายแบบ
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | ตัวตรวจจับอินฟราเรดแบบเย็น C615M MWIR | ||
| วัสดุไวแสง | MCT | ||
| ความละเอียด | 640×512 | ||
| ขนาดพิกเซล | 15µm | ||
| การตอบสนองสเปกตรัม | 3.7µm ± 0.2µm ~ 4.8µm ± 0.2µm | ||
| โหมดการทำงาน | Snapshot; โหมดการรวม ITR/IWR; โหมด Windows; Anti-blooming | ||
| ความจุประจุ | 6.36Me- (ITR), 4.99Me- (IWR) | ||
| ช่วงไดนามิก | ≥ 75dB | ||
| ช่องสัญญาณออก | 4; สูงสุด 10MHz ต่อช่องสัญญาณ | ||
| อัตราเฟรมสูงสุด | 120Hz | ||
| NETD ทั่วไป | F2: 16mK; F4: 18mK | ||
| อัตราพิกเซลที่มีประสิทธิภาพ | ≥ 99.76% | ||
| ความไม่สม่ำเสมอของการตอบสนอง | ≤ 8% | ||
| Cryocooler ที่กำหนดค่าได้ | RS058 | RS046 | LS734 |
| ประเภท Cryocooler | Rotary Stirling Cryocooler | Rotary Stirling Cryocooler | Linear Stirling Cryocooler |
| การใช้พลังงานคงที่ (23℃) | ≤ 6W | ≤ 5W | ≤ 10W |
| การใช้พลังงานสูงสุด (71℃) | ≤ 12W | ≤ 11W | ≤ 45W |
| แหล่งจ่ายไฟ | 24V DC | 32V DC | 24V DC |
| เวลาทำความเย็น (23℃) | ≤ 6 นาที | ≤ 5 นาที 30 วินาที | ≤ 4 นาที |
| ขนาดสูงสุด (มม.) | 145×58.5×71 | 120×46.5×81.5 | คอมเพรสเซอร์: φ46×122 Dewar: φ40×114 |
| น้ำหนัก (ก.) | ≤ 600 | ≤ 350 | ≤ 1200 |
| อุณหภูมิการทำงาน | -45℃ ~ +71℃ | ||
การใช้งานในอุตสาหกรรม
ตัวตรวจจับอินฟราเรดแบบเย็น C615M MWIR ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา รวมถึงการทดสอบแบบไม่ทำลาย (NDT) การเฝ้าระวังสิ่งแวดล้อม การเฝ้าระวังระยะไกล และการวิจัยทางวิทยาศาสตร์
ทีม SensorMicro
SensorMicro ให้บริการพัฒนาโซลูชันที่ปรับแต่งได้เพื่อตอบสนองความท้าทายเฉพาะของอุตสาหกรรมและแอปพลิเคชันพิเศษ ด้วยการใช้ประโยชน์จากประสบการณ์อันยาวนานในเทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรดและความรู้ในอุตสาหกรรมที่หลากหลาย เราทำงานร่วมกับลูกค้าเพื่อพัฒนาร่วมกันโซลูชันอินฟราเรดที่ปรับแต่งให้ตรงตามตัวชี้วัดประสิทธิภาพ รูปแบบ และข้อกำหนดด้านต้นทุนเฉพาะของพวกเขา
คำถามที่พบบ่อย
1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนด้วยอินฟราเรดเป็นวิธีการที่ใช้รังสีอินฟราเรดและพลังงานความร้อนในการรวบรวมข้อมูลเกี่ยวกับวัตถุ โดยอาศัยความแตกต่างของการแผ่รังสีระหว่างวัตถุกับสภาพแวดล้อมพื้นหลัง และความแตกต่างของการแผ่รังสีภายในแต่ละส่วนของวัตถุเอง ภาพความร้อนอินฟราเรดจะแสดงความผันผวนของการแผ่รังสีของแต่ละส่วนของฉาก ทำให้เห็นลักษณะของฉาก
2. ข้อดีของการถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
- มองเห็นในความมืดสนิท
- การระบุภายใต้การพรางตัว
- การตรวจจับระยะไกล
- การตรวจจับการกระจายความร้อน
- การวัดอุณหภูมิแบบไม่สัมผัส
- การรับรู้การครอบครอง
3. การใช้งานของการถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
การวัดอุณหภูมิและการถ่ายภาพทุกสภาพอากาศเป็นฟังก์ชันพื้นฐานสองประการของเทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรด ผลิตภัณฑ์ที่พัฒนาขึ้นจากเทคโนโลยีทั้งสองนี้ถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมไฟฟ้า ความปลอดภัยและการเฝ้าระวัง การผลิตทางอุตสาหกรรม การวิจัยทางวิทยาศาสตร์ การแพทย์ และสาขาแบบดั้งเดิมอื่นๆ
