RS058 LWIR Cooled Infrared Detector 640x512 สำหรับระบบตรวจสอบระยะไกล
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xNETD | ≤25mK | เทคโนโลยี | อินฟราเรด |
---|---|---|---|
ปณิธาน | 640x512 / 15μm | ช่วงสเปกตรัม | 7.7~9.5 (LW) |
วัสดุ | T2SL | ขนาด | 148x58.5x71mm |
แสงสูง | RS058 LWIR Cooled Infrared Detector,640x512 LWIR Cooled Infrared Detector,ระบบตรวจสอบระยะไกล Cooled IR Detector |
LWIR Cooled Infrared Detector 640x512 / 15µm สำหรับการใช้งานด้านความปลอดภัย

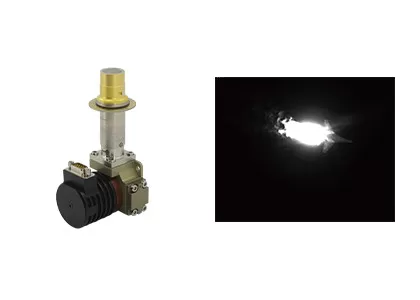

GST C615S Type II Superlattice 640x512 / 15µm LWIR Cooled Infrared Detector รวมอยู่ในกล้องรักษาความปลอดภัยสำหรับการเฝ้าระวังระยะไกล
C615S เป็นเครื่องตรวจจับอินฟราเรดแบบคลื่นยาวคลื่นยาวที่มีความละเอียด 640x512 ความละเอียด 15μm พร้อมชุดประกอบเครื่องทำความเย็น dewar (IDCA) ในตัวการนำเทคโนโลยี T2SL อันล้ำสมัยมาใช้ ทำให้มีประสิทธิภาพควอนตัมสูง อัตราเฟรมสูง ความไวสูง สัญญาณรบกวนต่ำ ความสม่ำเสมอที่ดี และสามารถต้านทานฝุ่นและการรบกวนจากแสงสะท้อนคุณภาพของภาพที่โดดเด่นของเป้าหมายสามารถรับได้ภายใต้สภาพแวดล้อมที่ซับซ้อนหลากหลาย เช่น การขับยานพาหนะในบรรยากาศที่เต็มไปด้วยฝุ่น การแล่นเรือในน้ำที่มีการสะท้อนแสง และเครื่องบินกำลังบินผ่านก้อนเมฆ
ด้วยความละเอียด 640x512 และระยะพิทช์พิกเซลลดลงเหลือ 15µm ตัวตรวจจับการระบายความร้อน C615S LWIR ให้ภาพที่คมชัดและประสิทธิภาพที่เหนือกว่ามีคุณลักษณะในเทคโนโลยีขั้นสูงสุด ประสิทธิภาพควอนตัมสูง อัตราเฟรมสูง ความไวแสงสูง สัญญาณรบกวนต่ำ ไม่สม่ำเสมอที่ดีที่สุดเป็นต้น
โดยไม่ต้องกลัวว่าจะเกิดการรบกวน เครื่องตรวจจับ C615S LWIR superlattice เหมาะสำหรับการตรวจจับเป้าหมายในพื้นหลังที่ซับซ้อน เช่น เรือในทะเลในฉากสะท้อนแสงที่ผิวน้ำ เครื่องบินในพื้นหลังของเมฆบนท้องฟ้า ฯลฯ
การตรวจจับ LWIR
• การซึมผ่านที่แข็งแกร่งผ่านบรรยากาศที่เต็มไปด้วยฝุ่นและการปรับตัวให้เข้ากับสภาพแวดล้อมที่ซับซ้อน
• ไม่ถูกรบกวนจากแสงจ้าและแสงสะท้อน
• ความสามารถในการตรวจจับวัตถุแช่แข็ง
เทคโนโลยี T2SL
• ประสิทธิภาพควอนตัมสูง ความไวสูง NETD ทั่วไปที่ต่ำเพียง 25mK
• การผลิตจำนวนมาก ความสม่ำเสมอที่ดี
ความน่าเชื่อถือสูง
• อุณหภูมิในการทำงานสูง FPA
แบบอย่าง | C615S LWIR |
วัสดุ | T2SL |
ปณิธาน | 640x512 |
Pixel Pitch | 15um |
ช่วงสเปกตรัม | 7.7μm~9.5μm LW |
โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR & Interlace Binning;โหมด Windows;ป้องกันการบาน |
ความจุของการชาร์จ | ไอทีอาร์: 12.22Me-/6.67Me- ถาดรอง: 24.44Me-/13.33Me- |
ช่วงไดนามิก | ITR: ≥76dB Interlace Binning: ≥77dB |
ช่องสัญญาณออก | 4;สูงสุด 22.5 Mpixel/s ต่อเอาต์พุต |
NETD | ≤30mK (F2 ไอทีอาร์) ≤25mK (F2 อินเตอร์เลซ Binning) |
อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.5% |
การตอบสนองไม่สม่ำเสมอ | ≤8% |
ประเภทคูลเลอร์ | RS058 |
การใช้พลังงานคงที่ | <8W |
การใช้พลังงานสูงสุด | <17W |
พาวเวอร์ซัพพลาย | 24V DC |
เวลาทำความเย็น | <5นาที30วินาที |
น้ำหนัก | ≤600g |
ขนาด (มม.) | 148x58.5x71 |
อุณหภูมิในการทำงาน | -45°C ~ +71°C |
เซ็นเซอร์ IR ระบายความร้อนด้วย C615S LWIR ใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. ไมโครโบโลมิเตอร์อาร์เรย์ระนาบโฟกัสที่ไม่มีการระบายความร้อนทำงานอย่างไร
โดยการใช้หลักการของเอฟเฟกต์ความร้อนจากการแผ่รังสีอินฟราเรด เครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนจะแปลงพลังงานรังสีอินฟราเรดเป็นพลังงานความร้อนด้วยวัสดุดูดซับอินฟราเรด เพื่อให้อุณหภูมิของวัสดุที่ละเอียดอ่อนเพิ่มขึ้นจากนั้น พารามิเตอร์ทางกายภาพบางอย่างของวัสดุที่มีความละเอียดอ่อนจะเปลี่ยนตามนั้นและแปลงเป็นสัญญาณไฟฟ้าหรือสัญญาณแสงที่มองเห็นได้ผ่านกลไกการแปลงบางอย่างที่ออกแบบมาเพื่อตรวจจับวัตถุ
2. ข้อดีของ vox microbolometer ที่ไม่มีการระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนไม่ต้องการอุปกรณ์ Integrated Dewar Cooler Assembly (IDCA) และสามารถทำงานได้ที่อุณหภูมิห้องมันมีข้อดีของการเริ่มต้นอย่างรวดเร็ว ใช้พลังงานต่ำ ขนาดเล็ก น้ำหนักเบา อายุยืน ต้นทุนต่ำและแม้ว่าความไวของเครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนจะไม่ดีเท่ากับเครื่องตรวจจับอินฟราเรดที่มีการระบายความร้อนด้วยหลังจากการพัฒนามาหลายปี ประสิทธิภาพด้านต้นทุนก็ดีกว่าตัวตรวจจับแบบระบายความร้อนด้วยซึ่งมีแนวโน้มในการใช้งานที่กว้างกว่าอย่างเห็นได้ชัด
