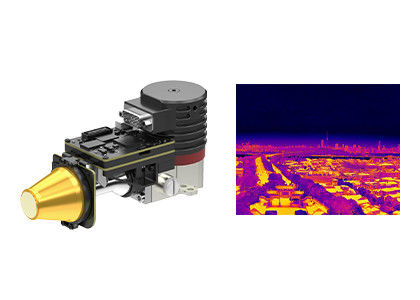

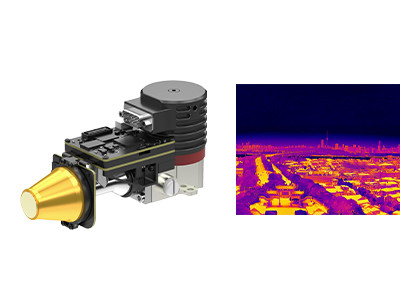

OEM MCT MWIR โมดูลกล้องระบายความร้อนด้วยความละเอียดสูง 1280x1024 12um

ความละเอียดสูง 1280x1024 / 12μm MCT MWIR โมดูลอินฟราเรดระบายความร้อนด้วย Proximity Board

EYAS1212 เป็นโมดูลอินฟราเรดแบบอะนาล็อก-ดิจิตอลระบายความร้อนด้วยความละเอียดสูงโดยอิงตามรูปแบบ IR FPA ระยะพิทช์12μmขนาด 1280x1024 รูปแบบ 12μm

โมดูล AD นี้ประกอบด้วยบอร์ดความใกล้ชิดที่ให้การจับเวลา FPA และอุปกรณ์จ่ายไฟที่มีความละเอียดอ่อนนอกจากนี้ อินเทอร์เฟซ Camera Link จะส่งข้อมูลดิบ 16 บิต ซึ่งช่วยลดความยุ่งยากในการผสานรวมเครื่องตรวจจับเข้ากับระบบ

ดังนั้น โมดูล EYAS1212 AD ช่วยให้ลูกค้า OEM ดำเนินการทดสอบการยอมรับอย่างรวดเร็วบนเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย GST C1212M 1280x1024@12μm เริ่มต้นการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลอินฟราเรดที่ระบายความร้อนด้วยความร้อน หรือกล้องถ่ายภาพความร้อนอินฟราเรดแบบสมบูรณ์หรือระบบที่ใช้ระบบระบายความร้อน เครื่องตรวจจับอินฟราเรด

- ง่ายต่อการพัฒนาและบูรณาการ

- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม

- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ

- 5V การจ่ายครั้งเดียว

- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้

โมดูลถ่ายภาพความร้อน EYAS1212 มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น

1. ตัวตรวจจับ MCT/HgCdTe คืออะไร?

MCT หรือที่เรียกว่า HgCdTe หมายถึง Mercury-Cadmium-Tellurid ซึ่งเป็นสารประกอบทางเคมีของแคดเมียมเทลลูไรด์ (CdTe) และปรอทเทลลูไรด์ (HgTe) และวัสดุทั่วไปในเครื่องตรวจจับแสงเครื่องตรวจจับ MCT/ HgCdTe เป็นเครื่องตรวจจับโฟโตคอนดักเตอร์ที่ทำงานในสภาพแวดล้อมที่อุณหภูมิต่ำและสามารถตรวจจับรังสีอินฟราเรดได้มีความไวมากกว่าเซ็นเซอร์ความร้อน

2. เครื่องตรวจจับ T2SL คืออะไร?

T2SL หมายถึง Type-II Superlattice ซึ่งเป็นวัสดุเทียมที่มี heterojunction เป็นระยะ ๆ สลับกันที่ขนาดนาโนเมตรมีความสม่ำเสมอสูงและคุณสมบัติทางแสงที่เหนือกว่า เช่น มวลอิเล็กตรอนที่มีประสิทธิภาพ ค่าสัมประสิทธิ์การดูดกลืนขนาดใหญ่ และประสิทธิภาพควอนตัมสูงเมื่อเทียบกับเครื่องตรวจจับอินฟราเรด MCT เครื่องตรวจจับอินฟราเรด T2SL มีความสม่ำเสมอของวัสดุที่ดี ต้นทุนต่ำ และประสิทธิภาพใกล้เคียงกับเครื่องตรวจจับอินฟราเรด MCT ในแถบคลื่นขนาดกลางและยาว แต่มีข้อได้เปรียบที่ดีในแถบคลื่นที่ยาวมาก

3. อะไรคือความแตกต่างระหว่างแสงน้อย, Active IR และการถ่ายภาพความร้อน?

แสงน้อยต้องการแสงธรรมชาติและเปลี่ยนภาพแสงธรรมชาติอ่อนๆ ให้กลายเป็นภาพอิเล็กทรอนิกส์ที่ได้รับการปรับปรุงผ่านตัวเพิ่มความเข้มของภาพ

Active IR ปล่อยแสงอินฟราเรดอย่างแข็งขันและใช้ลำแสงอินฟราเรดที่สะท้อนจากเป้าหมายมีการปกปิดที่แย่มาก

การถ่ายภาพความร้อนไม่ต้องการแสงใดๆ และเป็นการมองเห็นกลางคืนแบบอินฟราเรดแบบพาสซีฟที่ตรวจจับความแตกต่างของรังสีอินฟราเรดระหว่างเป้าหมายกับฉากหรือส่วนต่างๆ ของวัตถุไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของสภาพแสงโดยรอบ ในตอนกลางคืน หรือแม้กระทั่งในหมอก ฝน และสภาพแวดล้อมที่รุนแรงอื่นๆ

4. คุณสามารถบล็อกการถ่ายภาพความร้อนได้หรือไม่?

ในกรณีส่วนใหญ่ คุณไม่สามารถแต่รังสีอินฟราเรดไม่สามารถทะลุผ่านผนังได้ และกระจกก็สามารถกั้น IR ได้เช่นกันดังนั้น หากคุณไม่ต้องการถูกตรวจจับ คุณสามารถซ่อนอยู่หลังกระจกหรือผนังเพื่อป้องกันการถ่ายภาพความร้อน
