xปณิธาน | 640x512 / 15μm | NETD | ≤17mK |
---|---|---|---|
ช่วงสเปกตรัม | 3.7~4.8μm | ขนาด | 147x58.5x71mm |
แสงสูง | แกนกล้อง MWIR ความไวสูง,แกนกล้อง MWIR ที่มีความไวสูง,โมดูลกล้องระบายความร้อนด้วย MCT |

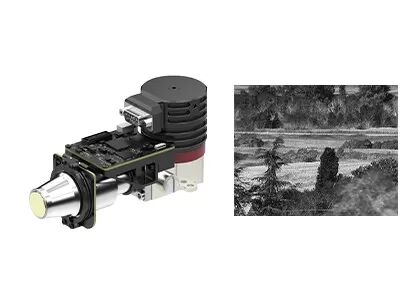

MCT MWIR Camera Core ความไวแสงสูงพร้อม Proximity Board
ความไวแสงสูง 640x512@15μm RS058 MCT MWIR MCT MWIR Cooled Infrared Module with Proximity Board
โมดูล EYAS615A AD เป็นโมดูลอินฟราเรดแบบอะนาล็อก-ดิจิตอล ระบายความร้อนด้วย IR FPA ขนาด 640x512 รูปแบบ 15μmNETD ทั่วไปของ EYAS615A นั้นน้อยกว่า 17mKความไวแสงสูงช่วยรับรองการตรวจจับหรือการรับรู้ความแตกต่างของรังสีอินฟราเรดที่น้อยมากในระยะทางไกล
โมดูล AD นี้ประกอบด้วยบอร์ดความใกล้ชิดที่ให้การจับเวลา FPA และอุปกรณ์จ่ายไฟที่มีความละเอียดอ่อนนอกจากนี้ อินเทอร์เฟซ Camera Link จะส่งข้อมูลดิบ 16 บิต ซึ่งช่วยลดความยุ่งยากในการผสานรวมเครื่องตรวจจับเข้ากับระบบ
ดังนั้น โมดูล EYAS615A จึงช่วยให้ลูกค้า OEM ทำการทดสอบการยอมรับได้อย่างรวดเร็วด้วยเครื่องตรวจจับอินฟราเรด GST C615M 640x512@15μm ที่ระบายความร้อนด้วยความเย็น เริ่มต้นการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลอินฟราเรดที่ระบายความร้อนด้วยความร้อน หรือกล้องถ่ายภาพความร้อนอินฟราเรดแบบสมบูรณ์หรือระบบที่ใช้อินฟราเรดระบายความร้อน เครื่องตรวจจับ
- ง่ายต่อการพัฒนาและบูรณาการ
- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม
- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ
- 5V การจ่ายครั้งเดียว
- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้
แบบอย่าง | EYAS615A |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 640x512 |
Pixel Pitch | 15μm |
เครื่องทำความเย็น | RS058 |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
เวลาทำความเย็น (25°C) | ≤6นาที |
NETD ที่เหมาะสมที่สุด (20 ° C) | ≤17mK |
โหมดการทำงาน | |
อัตราเฟรม | ปรับได้ 1~120Hz |
โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน |
วิดีโอดิจิทัล | Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต |
ซิงค์ภายนอก | CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก |
การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps |
พาวเวอร์ซัพพลาย | แผงภาพ 1 ช่อง: 5V เครื่องทำความเย็น 1 ช่อง: 24V |
การใช้พลังงานที่เสถียร | 7W |
ขนาด (มม.) | 147×58.5×71 |
น้ำหนัก | ≤680g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
โมดูลถ่ายภาพความร้อน EYAS615A มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. เครื่องตรวจจับอินฟราเรดอาร์เรย์ระนาบโฟกัสใช้ในอุตสาหกรรมใดบ้าง
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดเป็นองค์ประกอบหลักของระบบถ่ายภาพความร้อน และเป็นกุญแจสำคัญในการตรวจจับ ระบุ และวิเคราะห์ข้อมูลอินฟราเรดของวัตถุมีการใช้งานที่หลากหลายในด้านการจราจร การตรวจสอบ การตรวจสอบความปลอดภัย อุตุนิยมวิทยา การแพทย์ และอุตสาหกรรมอื่นๆ
2. เครื่องตรวจจับระนาบโฟกัสอินฟราเรดแบบระบายความร้อนและไม่เย็นมีลักษณะอย่างไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดสามารถแบ่งออกเป็นเครื่องตรวจจับระนาบโฟกัสอินฟราเรดแบบระบายความร้อนและเครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนเครื่องตรวจจับอินฟราเรดระบายความร้อนด้วยทำงานในสภาพแวดล้อมสูญญากาศที่อุณหภูมิต่ำที่มีความไวสูง และสามารถแยกแยะความแตกต่างของอุณหภูมิที่ละเอียดอ่อนมากขึ้น ในขณะที่เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนไม่จำเป็นต้องมีสภาพแวดล้อมที่เย็นจัด และสามารถทำงานที่อุณหภูมิห้องได้
3. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
ในธรรมชาติ วัตถุทั้งหมดที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์ (- 273 ℃) สามารถแผ่รังสีอินฟราเรดได้ด้วยการใช้เครื่องตรวจจับกล้องอินฟราเรดเพื่อวัดความแตกต่างของอุณหภูมิรังสีอินฟราเรดระหว่างเป้าหมายและพื้นหลัง คุณจะได้ภาพอินฟราเรดที่แตกต่างกัน ซึ่งเรียกอีกอย่างว่าภาพความร้อน
4. เครื่องตรวจจับอินฟราเรดทำงานอย่างไร
รังสีอินฟราเรดที่ปล่อยออกมาจากเป้าหมายจะเข้าสู่ช่วงการตรวจจับของเครื่องตรวจจับความร้อน จากนั้นเครื่องตรวจจับอินฟราเรดจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันไปเป็นสัญญาณไฟฟ้าที่สอดคล้องกัน จากนั้นจึงผ่านการขยายและการประมวลผลวิดีโอ ทำให้เกิดภาพอินฟราเรดที่สามารถสังเกตได้โดย ตาเปล่า
5. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ระบายความร้อนด้วยทำงานที่อุณหภูมิต่ำซึ่งจัดหาโดยตัวตรวจจับ dewar cooler (ddc)มีความไวสูงและสามารถแยกแยะความแตกต่างของอุณหภูมิที่ลึกซึ้งกว่าเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนสามารถตรวจจับ ระบุ และจดจำวัตถุในระยะไกลมากซึ่งอยู่ห่างออกไปกว่าสิบกิโลเมตรโครงสร้างของตัวตรวจจับการระบายความร้อนนั้นซับซ้อนมาก ซึ่งส่งผลให้มีค่าใช้จ่ายค่อนข้างสูงเมื่อเทียบกับตัวตรวจจับที่ไม่มีการระบายความร้อน
