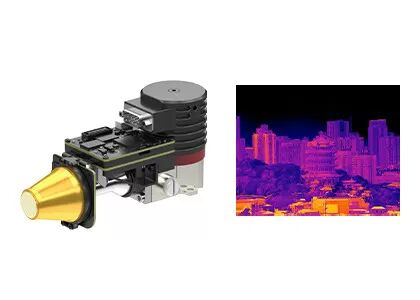

โมดูลกล้องถ่ายภาพความร้อนแบบ MWIR ระบายความร้อน ความละเอียด 1280x1024 พร้อมอัตราเฟรมปรับได้ 1~100Hz และระยะพิกเซล 12 ไมโครเมตร
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | EYAS G1212MA |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280x1024 | สนามพิกเซล | 12μm |
|---|---|---|---|
| สุทธิ | 18mK(F2/F4) | ช่วงสเปกตรัม | 3.7~4.8μm เมกะวัตต์ |
| ขนาด | 148×59×80มม | อัตราเฟรม | ปรับได้ 1 ~ 100Hz |
| เน้น | MCT MWIR โมดูลกล้องระบายความร้อนด้วย 100Hz โมดูลกล้องระบายความร้อนด้วย 1280x1024 โมดูลกล้อง Mwir,100Hz Cooled Camera Module,1280x1024 Mwir Camera Module |
||
รายละเอียดสินค้า
1280x1024 MCT MWIR โมดูลกล้องอุณหภูมิที่เย็นด้วยอัตราเฟรม 1~100Hz
โมดูลอินฟราเรดเย็นด้วยความละเอียดสูง 1280x1024 / 12 μm MCT MWIR
โมดูล AD ที่เย็น EYAS G1212MA ประกอบด้วยตัวตรวจจับอินฟราเรด MWIR ความละเอียดสูง 1280*1024/12μm เมกะพิกเซล พร้อมป้าย AD อานาล็อก-ดิจิตัลอุปกรณ์พร้อม RS058 เครื่องเย็นสไตล์ลิงแบบหมุน, มันให้ผลิตวิดีโอดิจิตอลที่มั่นคงโดยการแปลงสัญญาณแอนาล็อกจากตัวตรวจจับเป็นกระแสดิจิตอลที่มีคุณภาพสูงEYAS G1212MA ทําให้การทดสอบตัวตรวจจับเร็วขึ้น, การบูรณาการระบบที่เรียบง่าย และวัฏจักรการพัฒนาที่เร่งรัด
ลักษณะหลัก
การแปลงแบบแอนาล็อกเป็นดิจิตอล การพัฒนาที่เร่งรัด
- พื้นฐานจากตัวตรวจจับอินฟราเรดระดับความแรงสูง MWIR ที่เย็นด้วยวงจร AD สําหรับการแปลงจากอานาล็อกเป็นดิจิตัล
- การออกแบบบูรณาการที่มีขนาดที่สอดคล้องกับตัวตรวจจับ
ภาพเมกะพิกเซล ปรับความชัดเจน
- อุปกรณ์ประกอบด้วยตัวตรวจจับอินฟราเรดเย็นความละเอียดสูง 1280*1024/12μm MWIR
- ให้ความชัดเจน 4 * ของโมดูล 640 * 512 MWIR AD สําหรับภาพละเอียดและละเอียดมากขึ้น
ผลงานดีเยี่ยม การบูรณาการง่าย
- อัตราเฟรมสูงปรับได้จาก 1 ถึง 100 Hz สามารถจับเป้าหมายเคลื่อนที่เร็วได้
- อินเตอร์เฟซ Cameralink ผลิตข้อมูลสด 16 บิต พร้อมการควบคุมพอร์ตลําดับ
รายละเอียดสินค้า
| รุ่น | EYAS G1212MA |
|---|---|
| ตัวชี้วัด | |
| การแก้ไข | 1280*1024 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสายสี | 3.7μm±0.2μm·4.8μm±0.2μm |
| เครื่องตรวจจับ IR NETD ((23°C) | 18mK ((F2/F4) |
| ระบบทํางาน | |
| อัตราเฟรม | 1~100Hz ปรับได้ |
| ระบบทํางาน | รูปฉาก |
| รูปแบบการบูรณาการ ITR/IWR | ป้องกันการดอกไม้ โหมด Windows |
| เครื่องไฟฟ้า | |
| อินเตอร์เฟซภายนอกมาตรฐาน | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| วิดีโอดิจิตอล | 16 บิต CameraLink (รูปแบบ CameraLink DualBase) |
| ซินคอร์เนอร์ภายนอก | CC1: กรอบภายนอกร่วมกัน |
| การสื่อสาร | CameraLink UART (Default) / RS232 (สามารถปรับแต่ง) Baud rate: 9600bps (Default) |
| พลังงาน | บอร์ด AD: 5V เครื่องเย็นเย็น: 24V |
| พลังงานคงที่ (23°C) | ≤ 12W |
| เวลาเย็น (23°C) | ≤7 นาที |
| ขนาด (mm) | 148*59*80 |
| น้ําหนัก (g) | ≤ 630 |
| อุณหภูมิการทํางาน | -40°C~+71°C |
การใช้งานในอุตสาหกรรม
โมดูลการถ่ายภาพความร้อน EYAS G1212MA ถูกใช้อย่างแพร่หลายในหลายสาขา เช่น NDT, การติดตามสิ่งแวดล้อม, การเฝ้าระยะไกล, การวิจัยวิทยาศาสตร์ เป็นต้น
ประโยชน์ของสินค้า
โปตฟอลเล่ย์สินค้าที่หลากหลาย
ระดับรูปแบบสินค้าที่กว้างขวาง รวมถึงตัวตรวจจับอินฟราเรด คาร์กล้อง และโมดูลเพื่อตอบสนองความต้องการการบูรณาการต่าง ๆ
ผลิตภัณฑ์หลากหลาย
ความละเอียดของอารามหลายอัน, ขนาดพิกเซล, ช่วงคลื่น, และการรวมตัวเลือกของเลนส์ ให้ความยืดหยุ่นมากขึ้นสําหรับการใช้งานที่หลากหลาย
ผลงานที่โด่งดัง
- ภาพที่ชัดเจน ขนาดเล็ก ใช้พลังงานน้อย ความรู้สึกสูง และมีความน่าเชื่อถือสูง
- ออกแบบให้ทํางานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย
การบูรณาการง่าย
ตัวเลือกอินเตอร์เฟซหลายตัวทําให้การบูรณาการเรียบง่ายและทําให้การพัฒนาอย่างรวดเร็วในหลายสาขาการใช้งาน
คํา ถาม ที่ ถาม บ่อย
ความแตกต่างระหว่างเครื่องตรวจจับ IR ที่ไม่เย็นและที่เย็นคืออะไร?
ปัจจุบันมีเซ็นเซอร์การถ่ายภาพความร้อนอินฟราเรดสองประเภทในตลาด, เย็นและไม่เย็น. เครื่องตรวจจับ IR ไม่เย็นทํางานในอุณหภูมิแวดล้อม.มันถูกสร้างขึ้นจากอุตสาหกรรมครึ่งตัวนํา และจึงมักจะสามารถผลิตได้ในปริมาณมาก ด้วยขนาดเล็กและราคาถูกเครื่องตรวจจับ IR ที่ไม่เย็นถูกใช้อย่างแพร่หลายในอุปกรณ์พกพา / มือถือ / มือถือเครื่องตรวจจับ IR ที่เย็นถูกบรรจุไว้ในหน่วยที่เก็บมันไว้ในอุณหภูมิที่ต่ํามาก ซึ่งต้องได้รับการสนับสนุนจากเครื่องเย็นพวกเขาใหญ่กว่ามาก ราคาแพงและไม่น่าเชื่อถือกว่าเซ็นเซอร์ที่ไม่เย็น โดยหลักๆเนื่องจากระบบเย็นที่ซับซ้อนที่พวกเขาต้องการระบบเย็นมีความรู้สึกสูงมาก และมักทํางานกับแสงสว่างความยาวโฟกัสยาว เพื่อบรรลุภารกิจระยะไกล.
ข้อดีของเครื่องตรวจจับอินฟราเรดที่เย็น คืออะไร?
เครื่องตรวจจับระดับจุดไฟฟ้าอินฟราเรดที่เย็นทํางานในอุณหภูมิต่ําที่ได้รับจากเครื่องตรวจจับ dewar cooler (ddc)มันมีความรู้สึกสูงและสามารถจําแนกความแตกต่างของอุณหภูมิที่ละเอียดกว่าตรวจจับอินฟราเรด uncooledมันสามารถตรวจจับ ตรวจสอบและจําได้วัตถุในระยะทางที่ไกลมาก ที่อยู่ห่างกว่าสิบกิโลเมตรโครงสร้างของตัวตรวจสอบที่เย็นมากซับซ้อนซึ่งส่งผลให้มีต้นทุนที่ค่อนข้างสูงกว่าตัวตรวจสอบที่ไม่เย็น.
ภาพความร้อนอินฟราเรดคืออะไร?
ในธรรมชาติ สิ่งของทั้งหมดที่มีอุณหภูมิที่สูงกว่าศูนย์สมบูรณ์ (-273 ° C) สามารถออกรังสีอินฟราเรดได้โดยใช้เครื่องตรวจจับกล้องอินฟราเรด เพื่อวัดความแตกต่างระหว่างอุณหภูมิของรังสีอินฟราเรด, คุณสามารถได้รับภาพอินฟราเรดที่แตกต่างกัน ซึ่งยังเรียกว่าภาพความร้อน
เครื่องตรวจจับอินฟราเรดทํางานยังไง
แสงอินฟราเรดที่ออกมาจากเป้าหมาย เข้าไปในช่วงการตรวจจับของเครื่องตรวจจับความร้อนแล้วเครื่องตรวจจับอินฟราเรดจะแปลงสัญญาณรังสีที่มีความเข้มข้นที่แตกต่างกัน เป็นสัญญาณไฟฟ้าที่ตรงกัน, แล้วผ่านการขยายและการประมวลผลวีดีโอ, สร้างภาพอินฟราเรดที่สามารถสังเกตได้ด้วยตาเปล่า
