MCT MWIR โมดูลระบายความร้อนด้วยความร้อน 640x512 / 15μM สำหรับการตรวจจับระยะไกล

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น GAVIN615B
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 640x512 / 15μm NETD ≤20mK
ช่วงสเปกตรัม 3.7~4.8μm MW อัตราเฟรม 50Hz/100Hz
ขนาด 125x92x67mm น้ำหนัก ≤650g
แสงสูง

MWIR Cooled Thermal Module 640x512

,

MCT Cooled Thermal Module 15uM

,

Long Range Detection Cooled Thermal Module

ฝากข้อความ
รายละเอียดสินค้า

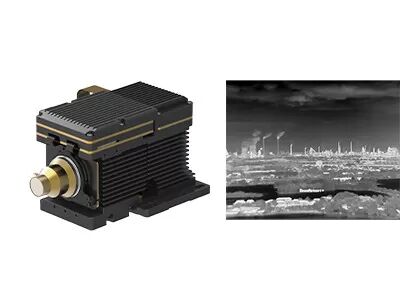

โมดูลระบายความร้อนด้วยความเย็น 640x512 / 15μM MCT MWIR สำหรับการตรวจจับระยะไกล

GAVIN615B โมดูลกล้อง MWIR ที่ระบายความร้อนด้วยความเย็น



GAVIN615B ใช้พลังงานต่ำขนาดกะทัดรัด 640x512 / 15μm MCT MWIR Cooled Camera Module



รายละเอียดสินค้า



GAVIN615B เป็นโมดูลถ่ายภาพความร้อนแบบคลื่นกลางที่ระบายความร้อนด้วยความเย็น พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับ HgCdTe MWIR IR ขนาด 640x512 / 15µm พร้อมเครื่องทำความเย็น RS046 อุปกรณ์อิเล็กทรอนิกส์สำหรับฮาร์ดแวร์ และอัลกอริธึมการประมวลผลภาพต่างๆ ถูกฝังไว้แล้วเพื่อนำเสนอภาพความร้อนที่คมชัดและชัดเจน



ด้วยการกำหนดค่าด้วยไครโอคูลเลอร์ RS046 GAVIN615B จึงมีขนาดกะทัดรัดมาก โดยมีขนาด 125x92x67 มม. และมีน้ำหนักน้อยกว่า 650 กรัมการใช้พลังงานที่เสถียรนั้นต่ำเพียง 12wด้วยอินเทอร์เฟซ Cameralink มาตรฐานอุตสาหกรรม กล้องอินฟราเรดหรือผู้ผสานรวมระบบสามารถออกแบบหรือรวมกล้องทั้งหมดของตนเองโดยใช้โมดูลถ่ายภาพความร้อน GAVIN615B ได้อย่างง่ายดาย



โมดูลระบายความร้อนด้วยชุด GAVIN ใช้เครื่องตรวจจับอินฟราเรด GST MCT & T2SL และรวมอัลกอริธึมการประมวลผลภาพต่างๆ เพื่อส่งออกภาพอินฟราเรดที่ชัดเจนในความมืดสนิทหรือสภาพอากาศเลวร้ายสามารถตรวจจับและรับรู้ความเสี่ยงและภัยคุกคามในระยะไกล พร้อมนำเสนอรายละเอียดเป้าหมายเพิ่มเติมในระยะทางสั้น ๆ



คุณสมบัติหลัก



- ความไวแสงสูง NETD≤20mK

- การตรวจจับระยะไกล

- อัตราเฟรมที่ปรับได้

- บูรณาการเข้ากับระบบได้ง่าย



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง GAVIN615B
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 640x512
Pixel Pitch 15μm
เครื่องทำความเย็น RS046
ช่วงสเปกตรัม 3.7μm ~ 4.8μm MW
เวลาทำความเย็น (20 องศาเซลเซียส) ≤7นาที
ตาข่าย (20 องศาเซลเซียส) ≤20mK
การประมวลผลภาพ
อัตราเฟรม 50Hz/100Hz
โหมดลดแสง เชิงเส้น/ฮิสโตแกรม/ผสม
ซูมแบบดิจิตอล ×1/×2/×4
ทิศทางของภาพ แนวนอน/แนวตั้ง/แนวทแยงพลิก
อัลกอริธึมภาพ NUC/AGC/IDE
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน J30JZ 25pin
วิดีโอแอนะล็อก เพื่อน
วิดีโอดิจิทัล RAW/YUV 16 บิต: เอาต์พุต DVP/Cameralink 16 บิต
ซิงค์ภายนอก ซิงค์เฟรมภายนอก: RS422 Level
การสื่อสาร RS422, 115200bps
พาวเวอร์ซัพพลาย 20~28VDC
การใช้พลังงานที่เสถียร 12W
ขนาด (มม.) 125×92×67
น้ำหนัก ≤650g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง
เลนส์ออปติคอล
เลนส์เสริม ซูมต่อเนื่อง
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



งานอุตสาหกรรม



โมดูลกล้องอินฟราเรดความร้อน GAVIN615B มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น



MCT MWIR โมดูลระบายความร้อนด้วยความร้อน 640x512 / 15μM สำหรับการตรวจจับระยะไกล 0



เกี่ยวกับ GST อินฟราเรด



MCT MWIR โมดูลระบายความร้อนด้วยความร้อน 640x512 / 15μM สำหรับการตรวจจับระยะไกล 1

คำถามที่พบบ่อย



1. ความไวต่อความร้อนคืออะไร?

ความไวต่อความร้อนหรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์หลักสำหรับการประเมินกล้องถ่ายภาพความร้อนแบบคลื่นปานกลาง (MWIR) และคลื่นยาว (LWIR)มันเกี่ยวข้องโดยตรงกับความชัดเจนที่วัดโดยเครื่องถ่ายภาพความร้อนเป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK)ยิ่งค่าความไวต่อความร้อนน้อยเท่าใด ความไวแสงก็จะยิ่งสูงขึ้นและได้ภาพที่ชัดเจนยิ่งขึ้น



2. การใช้งานของการถ่ายภาพความร้อนคืออะไร?

การวัดอุณหภูมิและการถ่ายภาพในทุกสภาพอากาศเป็นฟังก์ชันพื้นฐานสองประการของเทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรดผลิตภัณฑ์ที่พัฒนาจากเทคโนโลยีทั้งสองนี้มีการใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการตรวจสอบ น้ำหนักบรรทุก UAV การตรวจสอบอุตสาหกรรม การดับเพลิง การบำรุงรักษาเชิงคาดการณ์ ADAS การป้องกันการแพร่ระบาด AIoT เป็นต้น



3. ตัวตรวจจับ MCT/HgCdTe คืออะไร?

MCT หรือที่เรียกว่า HgCdTe หมายถึง Mercury-Cadmium-Tellurid ซึ่งเป็นสารประกอบทางเคมีของแคดเมียมเทลลูไรด์ (CdTe) และปรอทเทลลูไรด์ (HgTe) และวัสดุทั่วไปในเครื่องตรวจจับแสงเครื่องตรวจจับ MCT/ HgCdTe เป็นเครื่องตรวจจับโฟโตคอนดักเตอร์ที่ทำงานในสภาพแวดล้อมที่อุณหภูมิต่ำและสามารถตรวจจับรังสีอินฟราเรดได้มีความไวมากกว่าเซ็นเซอร์ความร้อน
