โมดูลกล้องระบายความร้อนด้วย OEM พร้อม MWIR MCT 1280x1024 12um เครื่องตรวจจับอินฟราเรด
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 1280x1024 | Pixel Pitch | 12μm |
---|---|---|---|
NETD | ≤20mK | ช่วงสเปกตรัม | 3.7~4.8μm MW |
ขนาด | 149x58.5x71mm | อัตราเฟรม | ปรับได้ 1~100Hz |
แสงสูง | โมดูลกล้องระบายความร้อนด้วย OEM,โมดูลกล้องระบายความร้อนด้วยเครื่องตรวจจับอินฟราเรด 12um,เครื่องตรวจจับ MWIR โมดูลกล้องระบายความร้อนด้วย |

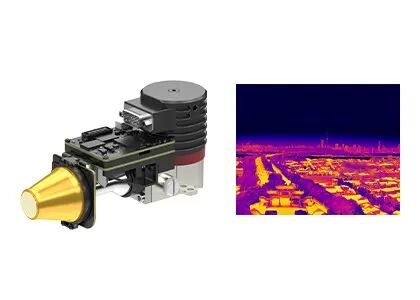

โมดูลกล้องระบายความร้อนด้วย OEM พร้อม MWIR MCT 1280x1024 12um เครื่องตรวจจับอินฟราเรด
ความละเอียดสูง 1280x1024 / 12μm MCT MWIR โมดูลอินฟราเรดระบายความร้อนด้วย Proximity Board
EYAS1212 เป็นโมดูลอินฟราเรดแบบอะนาล็อก-ดิจิตอลระบายความร้อนด้วยความละเอียดสูงโดยอิงตามรูปแบบ IR FPA ระยะพิทช์12μmขนาด 1280x1024 รูปแบบ 12μm
โมดูล AD นี้ประกอบด้วยบอร์ดความใกล้ชิดที่ให้การจับเวลา FPA และอุปกรณ์จ่ายไฟที่มีความละเอียดอ่อนนอกจากนี้ อินเทอร์เฟซ Camera Link จะส่งข้อมูลดิบ 16 บิต ซึ่งช่วยลดความยุ่งยากในการผสานรวมเครื่องตรวจจับเข้ากับระบบ
ดังนั้น โมดูล EYAS1212 AD ช่วยให้ลูกค้า OEM ดำเนินการทดสอบการยอมรับอย่างรวดเร็วบนเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย GST C1212M 1280x1024@12μm เริ่มต้นการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลอินฟราเรดที่ระบายความร้อนด้วยความร้อน หรือกล้องถ่ายภาพความร้อนอินฟราเรดแบบสมบูรณ์หรือระบบที่ใช้ระบบระบายความร้อน เครื่องตรวจจับอินฟราเรด
พร้อมกับวงจรประมวลผลสัญญาณประสิทธิภาพสูง โมดูล AD ที่ระบายความร้อนด้วยชุด EYAS ใช้ได้กับเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย MCT&T2SL ทั้งหมดโดย GST
เครื่องตรวจจับอินฟราเรดระบายความร้อนด้วยประสิทธิภาพสูง
• ความไวต่อความร้อนสูงด้วย NETD<18mk . ที่ดีที่สุด
ง่ายต่อการพัฒนาและบูรณาการ
• อินเทอร์เฟซ Cameralink ส่งออกข้อมูลดิบ 16 บิต การควบคุมพอร์ตอนุกรม
• โครงสร้างแบบบูรณาการที่มีมิติสม่ำเสมอกับเครื่องตรวจจับ
จับเป้าหมายเคลื่อนที่ด้วยความเร็วสูง
• ความถี่ของเฟรมเอาต์พุตสามารถปรับได้ที่ 1 ~ 100Hz
แบบอย่าง | EYAS1212 |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 1280x1024 |
Pixel Pitch | 12μm |
เครื่องทำความเย็น | RS058F |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
เวลาทำความเย็น (25°C) | ≤6นาที |
NETD ที่เหมาะสมที่สุด (20 ° C) | ≤20mK |
โหมดการทำงาน | |
อัตราเฟรม | ปรับได้ 1~100Hz |
โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน |
วิดีโอดิจิทัล | Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต |
ซิงค์ภายนอก | CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก |
การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps |
พาวเวอร์ซัพพลาย | แผงภาพ 1 ช่อง: 5V เครื่องทำความเย็น 1 ช่อง: 24V |
การใช้พลังงานที่เสถียร | 9W |
ขนาด (มม.) | 149×58.5×71 |
น้ำหนัก | ≤680g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
โมดูลถ่ายภาพความร้อน EYAS1212 มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. ความไวต่อความร้อนคืออะไร?
ความไวต่อความร้อนหรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์หลักสำหรับการประเมินกล้องถ่ายภาพความร้อนแบบคลื่นปานกลาง (MWIR) และคลื่นยาว (LWIR)มันเกี่ยวข้องโดยตรงกับความชัดเจนที่วัดโดยเครื่องถ่ายภาพความร้อนเป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK)ยิ่งค่าความไวต่อความร้อนน้อยเท่าใด ความไวแสงก็จะยิ่งสูงขึ้นและได้ภาพที่ชัดเจนยิ่งขึ้น
2. การใช้งานของการถ่ายภาพความร้อนคืออะไร?
การวัดอุณหภูมิและการถ่ายภาพในทุกสภาพอากาศเป็นฟังก์ชันพื้นฐานสองประการของเทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรดผลิตภัณฑ์ที่พัฒนาจากเทคโนโลยีทั้งสองนี้มีการใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการตรวจสอบ น้ำหนักบรรทุก UAV การตรวจสอบอุตสาหกรรม การดับเพลิง การบำรุงรักษาเชิงคาดการณ์ ADAS การป้องกันการแพร่ระบาด AIoT เป็นต้น
3. ตัวตรวจจับ MCT/HgCdTe คืออะไร?
MCT หรือที่เรียกว่า HgCdTe หมายถึง Mercury-Cadmium-Tellurid ซึ่งเป็นสารประกอบทางเคมีของแคดเมียมเทลลูไรด์ (CdTe) และปรอทเทลลูไรด์ (HgTe) และวัสดุทั่วไปในเครื่องตรวจจับแสงเครื่องตรวจจับ MCT/ HgCdTe เป็นเครื่องตรวจจับโฟโตคอนดักเตอร์ที่ทำงานในสภาพแวดล้อมที่อุณหภูมิต่ำและสามารถตรวจจับรังสีอินฟราเรดได้มีความไวมากกว่าเซ็นเซอร์ความร้อน
