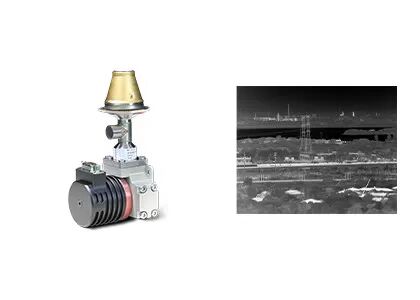

1280x1024 12μm Cooled Infrared Detector with Integrated Dewar Cooler Assembly
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 1280x1024/12μm | NETD | ≤20mK (F2/F4) |
---|---|---|---|
ช่วงสเปกตรัม | 3.7~4.8μm MW | ขนาด | 149x58.5x71mm |
แสงสูง | Dewar Cooler Assembly เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน,เครื่องตรวจจับอินฟราเรดแบบรวม Cooled,เครื่องตรวจจับ Ir แบบเย็น 1280x1024 |
เครื่องตรวจจับอินฟราเรด 1280x1024 12μm ระบายความร้อนด้วยชุดประกอบ Dewar Cooler ในตัว
High Definition Large Array 1280x1024 / 12μm MCT Cooled Infrared Detector สำหรับการถ่ายภาพความร้อนที่ชัดเจน
C1212M MWIR เป็นหนึ่งในเครื่องตรวจจับอินฟราเรดความยาวคลื่นกลางที่ระบายความร้อนด้วย HgCdTe/MCT ที่พัฒนาโดย Global Sensor Technology (GST)
เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย C1212M มีความละเอียดสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูงโดยให้พิกเซลมากเป็นสี่เท่าในพื้นที่ภาพแอ็คทีฟเดียวกันกับผลิตภัณฑ์ 640x512 ทั่วไปขนาดพิกเซลที่ลดลง 12µm ให้ความละเอียดเชิงพื้นที่ที่ดีขึ้น และจับคู่โฟกัสของเลนส์ออปติคัลที่สั้นกว่าเพื่อให้ได้ภารกิจช่วงเดียวกันC1212M เป็นตัวเลือกในอุดมคติสำหรับการใช้งานที่ต้องการประสิทธิภาพระยะไกลที่เหนือกว่าและการจดจำรายละเอียดของภาพ
ผลงานโดดเด่น
• ความละเอียด 1280×1024 สำหรับ FOV ที่กว้างขึ้นและระยะทางไกลขึ้น
• ขนาดพิกเซล 12μm เพื่อความละเอียดเชิงพื้นที่ที่ดีขึ้น
ภาพคมชัด
• ไวต่อความร้อนสูง
• ความสม่ำเสมอที่ดี อัตราพิกเซลที่มีประสิทธิภาพ>99.5%
ออกแบบมาสำหรับการใช้งานเฉพาะ
• สามารถกำหนดหมายเลข F ได้
• รับประกันอุปทานอย่างต่อเนื่อง
แบบอย่าง | C1212M MW |
วัสดุ | MCT |
ปณิธาน | 1280x1024 |
Pixel Pitch | 12μm |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
โหมดการทำงาน | สแนปชอต, โหมดการรวม ITR/IWR;โหมด Windows;ป้องกันการบาน |
ความจุของการชาร์จ | 6.75Me-/4.8Me-(ITR) 5.25Me-/3.3Me- (IWR) |
ช่วงไดนามิก | โหมด ITR≥80dB โหมด IWR≥76dB |
จำนวนเอาต์พุต | 4 หรือ 8;สูงสุด 20Mpixel/s ต่อเอาต์พุต |
NETD | ≤20mK (F2/F4) |
อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.5% |
การตอบสนองไม่สม่ำเสมอ | ≤8% |
ประเภทเครื่องทำความเย็น | RS058F |
การใช้พลังงานคงที่ | ≤7W |
การใช้พลังงานสูงสุด | ≤17W |
พาวเวอร์ซัพพลาย | 24V DC |
เวลาทำความเย็น | ≤6นาที |
น้ำหนัก | ≤600g |
ขนาด (มม.) | 149x58.5x71 |
อุณหภูมิในการทำงาน | -45°C ~ +71°C |
เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น C1212M MWIR มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. ความไวต่อความร้อนคืออะไร?
ความไวต่อความร้อนหรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์หลักสำหรับการประเมินกล้องถ่ายภาพความร้อนแบบคลื่นปานกลาง (MWIR) และคลื่นยาว (LWIR)มันเกี่ยวข้องโดยตรงกับความชัดเจนที่วัดโดยเครื่องถ่ายภาพความร้อนเป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK)ยิ่งค่าความไวต่อความร้อนน้อยเท่าใด ความไวแสงก็จะยิ่งสูงขึ้นและได้ภาพที่ชัดเจนยิ่งขึ้น
2. ตัวตรวจจับ MCT/HgCdTe คืออะไร?
MCT หรือที่เรียกว่า HgCdTe หมายถึง Mercury-Cadmium-Tellurid ซึ่งเป็นสารประกอบทางเคมีของแคดเมียมเทลลูไรด์ (CdTe) และปรอทเทลลูไรด์ (HgTe) และวัสดุทั่วไปในเครื่องตรวจจับแสงเครื่องตรวจจับ MCT/ HgCdTe เป็นเครื่องตรวจจับโฟโตคอนดักเตอร์ที่ทำงานในสภาพแวดล้อมที่อุณหภูมิต่ำและสามารถตรวจจับรังสีอินฟราเรดได้มีความไวมากกว่าเซ็นเซอร์ความร้อน
3. เครื่องตรวจจับ T2SL คืออะไร?
T2SL หมายถึง Type-II Superlattice ซึ่งเป็นวัสดุเทียมที่มี heterojunction เป็นระยะ ๆ สลับกันที่ขนาดนาโนเมตรมีความสม่ำเสมอสูงและคุณสมบัติทางแสงที่เหนือกว่า เช่น มวลอิเล็กตรอนที่มีประสิทธิภาพ ค่าสัมประสิทธิ์การดูดกลืนขนาดใหญ่ และประสิทธิภาพควอนตัมสูงเมื่อเทียบกับเครื่องตรวจจับอินฟราเรด MCT เครื่องตรวจจับอินฟราเรด T2SL มีความสม่ำเสมอของวัสดุที่ดี ต้นทุนต่ำ และประสิทธิภาพใกล้เคียงกับเครื่องตรวจจับอินฟราเรด MCT ในแถบคลื่นขนาดกลางและยาว แต่มีข้อได้เปรียบที่ดีในแถบคลื่นที่ยาวมาก
