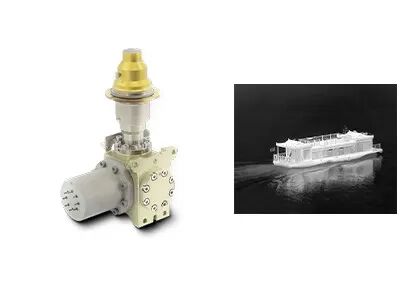

15μM 640x512 Cooled MWIR Infrared Detector สำหรับระบบตรวจสอบระยะไกล
ความไวสูง 640x512 / 15μm MWIR Cooled Infrared Detector พร้อม RS058 Integral Stirling Cooler
C615M MWIR เป็นหนึ่งในเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย HgCdTe/MCT ที่พัฒนาโดย Global Sensor Technology (GST)ด้วยข้อกำหนด 640x512@15μm ที่ได้รับความนิยมมากที่สุด สำหรับการใช้งานเกือบทั้งหมดที่เป็นไปได้ เช่น ระบบเฝ้าระวังระยะไกล กล้องถ่ายภาพความร้อนแบบใช้มือถือ กล้องตรวจจับการรั่วไหลของก๊าซ เป็นต้น
C615M RS058 สามารถใช้แทนกันได้กับผลิตภัณฑ์หลักๆ เช่น Scorpio เมื่อกำหนดค่าด้วย RS058 ตัวทำความเย็นแบบกวนผสมในตัวการออกแบบ dewar ขนาดที่เย็นกว่า และส่วนต่อประสานทางกลไก/ทางไฟฟ้านั้นเกือบจะเหมือนกัน ดังนั้นผู้ประกอบกล้องจำเป็นต้องนำอุปกรณ์ที่ชำรุดเก่าออกและเชื่อมต่อ C615M RS058 ที่เปลี่ยนแทนกันได้ของเราอย่างง่ายดายสำหรับการกำหนดค่าภายในเพิ่มเติม
- ความละเอียด: 640x512
- ระยะพิทช์พิกเซล: 15μm
- ความไวสูง
- การออกแบบที่กะทัดรัด
- น้ำหนักเบา
- การใช้พลังงานต่ำ
แบบอย่าง | C615M MW |
วัสดุ | MCT |
ปณิธาน | 640x512 |
Pixel Pitch | 15μm |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
โหมดการทำงาน | สแนปชอต, โหมดการรวม ITR/IWR;โหมด Windows;ป้องกันการบาน |
ความจุของการชาร์จ | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me- (IWR) |
ช่วงไดนามิก | ≥75dB |
จำนวนเอาต์พุต | 4;สูงถึง 10Mpixel/s ต่อเอาต์พุต |
NETD | F2: ≤17mK F4: ≤18mK |
อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.5% |
การตอบสนองไม่สม่ำเสมอ | ≤8% |
ประเภทเครื่องทำความเย็น | RS058/RS046 |
การใช้พลังงานคงที่ | ≤6W@RS058 ≤5W@RS046 |
การใช้พลังงานสูงสุด | ≤12W @ RS058 ≤11W @ RS046 |
พาวเวอร์ซัพพลาย | RS058: 24V DC RS046: 32V DC |
เวลาทำความเย็น | ≤6นาที @ RS058 ≤5นาที30วินาที @ RS046 |
น้ำหนัก | ≤600g @ RS058 ≤350g @ RS046 |
ขนาด (มม.) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
อุณหภูมิในการทำงาน | -45°C ~ +71°C |
เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น C615M MWIR มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. ความไวต่อความร้อนคืออะไร?
ความไวต่อความร้อนหรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์หลักสำหรับการประเมินกล้องถ่ายภาพความร้อนแบบคลื่นปานกลาง (MWIR) และคลื่นยาว (LWIR)มันเกี่ยวข้องโดยตรงกับความชัดเจนที่วัดโดยเครื่องถ่ายภาพความร้อนเป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK)ยิ่งค่าความไวต่อความร้อนน้อยเท่าใด ความไวแสงก็จะยิ่งสูงขึ้นและได้ภาพที่ชัดเจนยิ่งขึ้น
2. การใช้งานของการถ่ายภาพความร้อนคืออะไร?
การวัดอุณหภูมิและการถ่ายภาพในทุกสภาพอากาศเป็นฟังก์ชันพื้นฐานสองประการของเทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรดผลิตภัณฑ์ที่พัฒนาจากเทคโนโลยีทั้งสองนี้มีการใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการตรวจสอบ น้ำหนักบรรทุก UAV การตรวจสอบอุตสาหกรรม การดับเพลิง การบำรุงรักษาเชิงคาดการณ์ ADAS การป้องกันการแพร่ระบาด AIoT เป็นต้น
