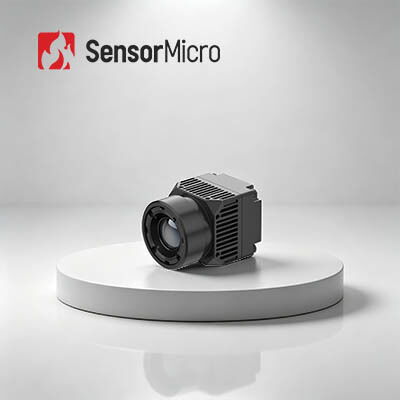

โมดูลกล้องถ่ายภาพความร้อนอินฟราเรดทางการแพทย์ ความละเอียด 640x512 และระยะพิทช์พิกเซล 8μm เพื่อความแม่นยำ ±0.5°C
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | RoHS2.0; Reach |
| หมายเลขรุ่น | iHA608W |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 640x512 | การใช้พลังงาน | 0.6W |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 8μm |
| NETD ทั่วไป | ≤30mK | อัตราเฟรม | 25เฮิร์ต |
| เน้น | แกนกล้องถ่ายภาพความร้อนทางการแพทย์,แกนกล้องอินฟราเรด 384x288,17um แกนกล้องความร้อนทางการแพทย์ |
||
รายละเอียดสินค้า
โมดูลกล้องถ่ายภาพความร้อนอินฟราเรดทางการแพทย์ 640x512 8μm
ภาพรวมผลิตภัณฑ์
iHA608W มาพร้อมกับตัวตรวจจับอินฟราเรด ApexCore ขนาด 640×512/8μm เป็นโมดูลตรวจจับความร้อนเฉพาะทางที่ออกแบบมาสำหรับการวัดอุณหภูมิร่างกายแบบไม่สัมผัสด้วยความแม่นยำ ±0.5°C อัลกอริทึมทางการแพทย์เฉพาะทางให้ภาพความร้อนที่คมชัดละเอียดและข้อมูลอุณหภูมิที่เชื่อถือได้ การออกแบบพิกเซลขนาด 8-μm ช่วยให้มีโครงสร้างกะทัดรัดและน้ำหนักเบา อินเทอร์เฟซวิดีโอ Type-C และ USB2.0 พร้อมทั้ง SDK แบบหลายแพลตฟอร์มช่วยให้การผสานรวมระบบทำได้ง่าย
คุณสมบัติหลัก
- การวัดอุณหภูมิแบบไม่สัมผัสที่แม่นยำถึง ±0.5°C เลนส์และอัลกอริทึมระดับการแพทย์เพื่อภาพความร้อนที่คมชัด
- ขนาดกะทัดรัด 21×21×31.5 มม. น้ำหนัก 25±2 กรัม ด้วยตัวตรวจจับอินฟราเรด ApexCore ขนาด 8-μm
- อินเทอร์เฟซ Type-C และ USB2.0; รองรับ SDK สำหรับ Windows, Android และ Linux เพื่อการพัฒนาที่รวดเร็ว
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | iHA608W |
|---|---|
| คุณสมบัติตัวตรวจจับอินฟราเรด (IR) | |
| วัสดุไวรังสี | VOx |
| ความละเอียด | 640×512 |
| ขนาดพิกเซล | 8μm |
| การตอบสนองเชิงสเปกตรัม | 8μm ~ 14μm |
| ค่า NETD ทั่วไป | ≤30mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิทัล | 25Hz |
| เวลาเริ่มต้นการทำงาน | ≤6s |
| วิดีโอดิจิทัล | RAW/YUV/TMP |
| อัลกอริทึมภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงผลภาพ | ทางการแพทย์/สีเทียม (Medical/Pseudo Color) |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์คอมพิวเตอร์ | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| การวัดอุณหภูมิ | |
| อุณหภูมิในการทำงาน | 10℃~+50℃ |
| ช่วงการวัดอุณหภูมิ | 32℃~+42℃ |
| ความแม่นยำในการวัดอุณหภูมิ | ≤±0.5℃ (หลังจากวอร์มอัป 2 นาที, อุณหภูมิแวดล้อม 23±3°C, อุณหภูมิเป้าหมาย 32-42°C) |
| ระยะการวัด | 0.5 ม. - 5 ม.; รองรับการวัดอุณหภูมิหลายระยะผ่าน SDK |
| SDK | รองรับ SDK สำหรับ Windows/Android/Linux, รองรับการวิเคราะห์สตรีมวิดีโอ, การควบคุมโมดูล, การวัดอุณหภูมิแบบแถวลำดับที่ครอบคลุม, การสร้างภาพความร้อน, การตั้งค่ากรอบอุณหภูมิ, การผสานรวมที่หลากหลาย |
| คุณสมบัติทางไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | USB(TYPE-C) |
| อินเทอร์เฟซการสื่อสาร | USB |
| อินเทอร์เฟซวิดีโอดิจิทัล | USB2.0 |
| แรงดันไฟเลี้ยง | 5V±0.5 |
| การใช้พลังงานทั่วไป | 0.6W |
| เลนส์ออปติคอล | |
| ความยาวโฟกัส | 4 มม. |
| ประเภทของเลนส์ | Fixed Focus Athermal |
| F/# | 1 |
| FOV(H×V) | 69.2°×55.4° |
| คุณสมบัติทางกล | |
| ขนาด (รวมเลนส์) | 21 มม.×21 มม.×31.5 มม. (รวมเลนส์ 4 มม.) |
| น้ำหนัก (รวมเลนส์) | 25 กรัม±2 (รวมเลนส์ 4 มม.) |
| ความทนทานต่อสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -10℃~+50℃ |
| อุณหภูมิในการจัดเก็บ | -45℃~+85℃ |
| ความชื้น | 5%~95%, ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| แรงกระแทก | Half Sine Wave, 40g/11ms, ทิศทางการกระแทก, 3 แกน, 6 ทิศทาง |
| ESD | การคายประจุแบบสัมผัส 6kV; การคายประจุในอากาศ 8kV |
| การรับรอง | |
| การรับรองด้านสิ่งแวดล้อม | ROHS2.0/REACH |
การประยุกต์ใช้งานในอุตสาหกรรม
โมดูลตรวจจับความร้อน iHA608W คาดว่าจะถูกนำไปใช้อย่างแพร่หลายในด้านการคัดกรองโรค กายภาพบำบัดแพทย์แผนจีน การตรวจสุขภาพ การฟื้นฟูสมรรถภาพ และอื่นๆ ทั้งในปัจจุบันและอนาคต
กำลังการผลิต
เทคโนโลยีตัวตรวจจับอินฟราเรดที่พัฒนาขึ้นเอง
- ตัวตรวจจับอินฟราเรดแบบไม่ระบายความร้อน VOx ขนาด 8 นิ้ว 0.11μm
- ตัวตรวจจับอินฟราเรดแบบระบายความร้อน MCT ขนาด 8 นิ้ว 0.5μm
- ตัวตรวจจับอินฟราเรดแบบระบายความร้อน T2SL ขนาด 8 นิ้ว 0.5μm
กำลังการผลิตและข้อได้เปรียบ
- ตัวตรวจจับอินฟราเรดที่พัฒนาขึ้นเอง 6 ล้านชิ้นต่อปี
- โรงงานผลิตสารกึ่งตัวนำขนาด 30,000 ตร.ม.
- พื้นที่ห้องคลีนรูมขนาด 20,000 ตร.ม.
คำถามที่พบบ่อย
1. ไมโครโบโลมิเตอร์ชนิดโฟคัลเพลนอาร์เรย์แบบไม่ระบายความร้อนทำงานอย่างไร?
ด้วยการใช้หลักการของผลกระทบทางความร้อนจากการแผ่รังสีอินฟราเรด ตัวตรวจจับอินฟราเรดแบบไม่ระบายความร้อนจะแปลงพลังงานการแผ่รังสีอินฟราเรดให้เป็นพลังงานความร้อนโดยใช้วัสดุดูดซับอินฟราเรด ทำให้อุณหภูมิของวัสดุไวรังสีเพิ่มขึ้น จากนั้น พารามิเตอร์ทางกายภาพบางอย่างของวัสดุไวรังสีจะเปลี่ยนแปลงตามและแปลงเป็นสัญญาณไฟฟ้าหรือสัญญาณแสงที่มองเห็นได้ผ่านกลไกการแปลงที่ออกแบบไว้ เพื่อให้สามารถตรวจจับวัตถุได้
2. ข้อดีของตัวตรวจจับอินฟราเรดแบบไม่ระบายความร้อนคืออะไร?
ตัวตรวจจับโฟคัลเพลนอินฟราเรดแบบไม่ระบายความร้อนไม่จำเป็นต้องมีอุปกรณ์ Integrated Dewar Cooler Assembly (IDCA) และสามารถทำงานได้ที่อุณหภูมิห้อง มีข้อดีคือเริ่มการทำงานได้รวดเร็ว ใช้พลังงานต่ำ ขนาดเล็ก น้ำหนักเบา มีอายุการใช้งานยาวนาน ต้นทุนต่ำ และอื่นๆ แม้ว่าความไวของตัวตรวจจับโฟคัลเพลนอินฟราเรดแบบไม่ระบายความร้อนอาจไม่ดีเท่ากับตัวตรวจจับอินฟราเรดแบบระบายความร้อน แต่หลังจากการพัฒนามาหลายปี ความคุ้มค่าด้านประสิทธิภาพต่อราคาก็ดีกว่าตัวตรวจจับแบบระบายความร้อนอย่างเห็นได้ชัด ทำให้มีโอกาสในการนำไปใช้งานที่กว้างขวางยิ่งขึ้น
