การรวมโมดูลระบายความร้อน MCT MWIR อย่างรวดเร็วลงในโดรน 640x512 15μM

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น GAVIN615B
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 640x512 / 15μm NETD ≤20mK
ช่วงสเปกตรัม 3.7~4.8μm MW อัตราเฟรม 50Hz/100Hz
ขนาด 125x92x67mm น้ำหนัก ≤650g
แสงสูง

การรวมโมดูลความร้อน MWIR อย่างรวดเร็ว

,

โมดูลระบายความร้อน MCT

,

โมดูลกล้องระบายความร้อนด้วย MWIR 15uM

ฝากข้อความ
รายละเอียดสินค้า

การรวมอย่างรวดเร็ว 640x512 / 15μM MCT MWIR โมดูลระบายความร้อนที่ระบายความร้อนลงใน Drones

รายละเอียดสินค้า



GAVIN615B เป็นโมดูลถ่ายภาพความร้อนแบบคลื่นกลางที่ระบายความร้อนด้วยความเย็น พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับ HgCdTe MWIR IR ขนาด 640x512 / 15µm พร้อมเครื่องทำความเย็น RS046 อุปกรณ์อิเล็กทรอนิกส์สำหรับฮาร์ดแวร์ และอัลกอริธึมการประมวลผลภาพต่างๆ ถูกฝังไว้แล้วเพื่อนำเสนอภาพความร้อนที่คมชัดและชัดเจน



GAVIN615B กำหนดค่าด้วยไครโอคูลเลอร์ RS046 มีขนาดกะทัดรัดมาก โดยมีขนาด 125x92x67 มม. และมีน้ำหนักน้อยกว่า 650 กรัมการใช้พลังงานที่เสถียรนั้นต่ำเพียง 12wด้วยอินเทอร์เฟซ Cameralink มาตรฐานอุตสาหกรรม กล้องอินฟราเรดหรือผู้ผสานรวมระบบสามารถออกแบบหรือรวมกล้องทั้งหมดของตนเองโดยใช้โมดูลถ่ายภาพความร้อน GAVIN615B ได้อย่างง่ายดาย



มีเลนส์ซูมต่อเนื่องหลายแบบให้ลูกค้าเลือก: 60~240mm/F4;15~300mm/F4;21~420mm/F4;35~690mm/F4 ซึ่งเหมาะสำหรับการใช้งานตรวจสอบระยะไกล

คุณสมบัติหลัก



- ความไวสูง NETD≤20mK

- การตรวจจับระยะไกล

- อัตราเฟรมที่ปรับได้

- บูรณาการเข้ากับระบบได้ง่าย



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง GAVIN615B
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 640x512
Pixel Pitch 15μm
เครื่องทำความเย็น RS046
ช่วงสเปกตรัม 3.7μm ~ 4.8μm MW
เวลาทำความเย็น (20 องศาเซลเซียส) ≤7นาที
สุทธิ (20 องศาเซลเซียส) ≤20mK
การประมวลผลภาพ
อัตราเฟรม 50Hz/100Hz
โหมดลดแสง เชิงเส้น/ฮิสโตแกรม/ผสม
ซูมแบบดิจิตอล ×1/×2/×4
ทิศทางของภาพ แนวนอน/แนวตั้ง/แนวทแยงพลิก
อัลกอริธึมภาพ NUC/AGC/IDE
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน J30JZ 25pin
วิดีโอแอนะล็อก เพื่อน
วิดีโอดิจิทัล RAW/YUV 16 บิต: เอาต์พุต DVP/Cameralink 16 บิต
ซิงค์ภายนอก ซิงค์ภายนอกเฟรม: RS422 Level
การสื่อสาร RS422, 115200bps
พาวเวอร์ซัพพลาย 20~28VDC
การใช้พลังงานที่เสถียร 12W
ขนาด (มม.) 125×92×67
น้ำหนัก ≤650g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง
เลนส์ออปติคอล
เลนส์เสริม ซูมต่อเนื่อง
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



งานอุตสาหกรรม



โมดูลกล้องอินฟราเรดความร้อน GAVIN615B มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น

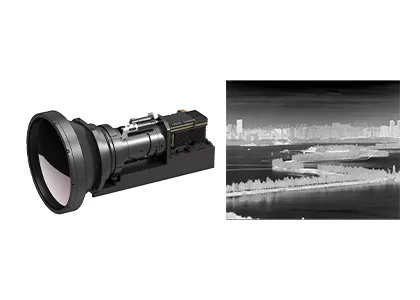

การรวมโมดูลระบายความร้อน MCT MWIR อย่างรวดเร็วลงในโดรน 640x512 15μM 0



เกี่ยวกับ GST อินฟราเรด



การรวมโมดูลระบายความร้อน MCT MWIR อย่างรวดเร็วลงในโดรน 640x512 15μM 1

คำถามที่พบบ่อย



1. cryocooler ใช้ทำอะไร?
เครื่องทำความเย็นแบบไครโอคูลเลอร์เป็นเครื่องจักรที่ทำให้เซ็นเซอร์เย็นจัดมาก เพื่อให้สามารถถ่ายภาพความร้อนได้ในภารกิจระยะยาวในการใช้งานระดับไฮเอนด์หลายๆ ตัว เซ็นเซอร์ที่จับภาพต้องการอุณหภูมิที่ต่ำมาก



2. อะไรคือปัจจัยหลักในการวัดคุณภาพของ Cryocooler?
อายุการใช้งานแบตเตอรี่ที่ยาวนานและการทำงานที่เชื่อถือได้เป็นปัจจัยหลักในการวัดคุณภาพของเครื่องทำความเย็นด้วยความเย็นGSTiR cryocooler มีช่วงอุณหภูมิการทำงานที่กว้างและความน่าเชื่อถือที่ยอดเยี่ยมMTTF (Mean Time to Failures) ของมันถึง 10,000 ชั่วโมง ซึ่งตรงตามข้อกำหนดในการบู๊ต 24*7



3. ความไวต่อความร้อนคืออะไร?

ความไวต่อความร้อนหรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์หลักสำหรับการประเมินกล้องถ่ายภาพความร้อนแบบคลื่นปานกลาง (MWIR) และคลื่นยาว (LWIR)มันเกี่ยวข้องโดยตรงกับความชัดเจนที่วัดโดยเครื่องถ่ายภาพความร้อนเป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK)ยิ่งค่าความไวต่อความร้อนน้อยเท่าใด ความไวแสงก็จะยิ่งสูงขึ้นและได้ภาพที่ชัดเจนขึ้น
