การตรวจจับการรั่วไหลของแก๊ส MWIR Cooled Optical Gas Imaging Module 320x256 30μM
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xการทำงาน | การตรวจจับแก๊สรั่ว | Cryo คูลเลอร์ | RS058/RS058I |
---|---|---|---|
ความละเอียดเครื่องตรวจจับ | 320x256 | ขนาดพิกเซล | 30μm |
NETD | 10mK (F1.5) | ช่วงสเปกตรัม | 3.2±0.1~3.5±0.1μm |
แสงสูง | โมดูลถ่ายภาพก๊าซ MWIR 30uM,โมดูลถ่ายภาพก๊าซออปติคัล 320x256,โมดูลตรวจจับการรั่วไหลของก๊าซ MWIR |

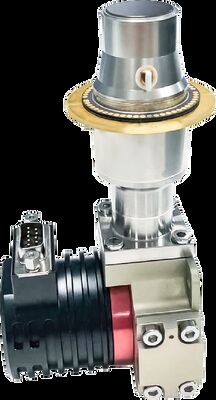

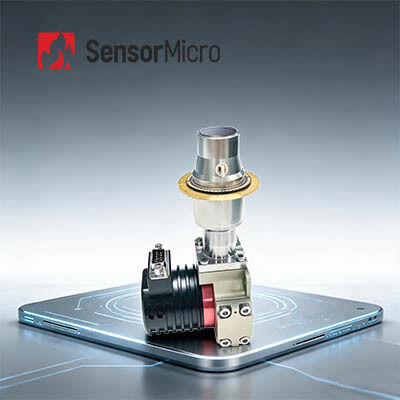

320x256 30μM MWIR Cooled Optical Gas Imaging Thermal Module สำหรับการแสดงภาพการรั่วไหลของแก๊ส
โมดูล AD ระบายความร้อนด้วย EYAS330G ได้รับการพัฒนาบนพื้นฐานของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย C330M-G และติดตั้งวงจรประมวลผลสัญญาณประสิทธิภาพสูงเป็นตัวเร่งความเร็วสำหรับลูกค้าที่มีปัญหาในการเริ่มต้นการรวมระบบภาพก๊าซด้วยแสงอย่างรวดเร็วการใช้เทคโนโลยีอินฟราเรดทำให้สามารถตรวจจับการรั่วไหลของสารประกอบอินทรีย์ระเหยง่าย (VOCs) ที่มองไม่เห็นได้อย่างรวดเร็วและมีประสิทธิภาพ เพื่อความปลอดภัยในการผลิต การขนส่ง และการแปรรูปของบริษัทปิโตรเคมี
ย่นระยะเวลาการพัฒนา
• ใช้วงจรประมวลผลสัญญาณประสิทธิภาพสูงเพื่อแปลงสัญญาณแอนะล็อกเป็นสัญญาณดิจิทัล
• รองรับแหล่งจ่ายไฟ 12V สำหรับการรับรองการป้องกันการระเบิด
บูรณาการที่ง่ายและรวดเร็ว
• อินเทอร์เฟซ Cameralink ส่งออกข้อมูล RAW 16 บิต การควบคุมพอร์ตอนุกรม
• โครงสร้างแบบบูรณาการที่มีมิติสม่ำเสมอกับเครื่องตรวจจับ
แบบอย่าง | EYAS330G | EYAS330G2 |
ประสิทธิภาพ | ||
ปณิธาน | 320×256 | |
ขนาดพิกเซล | 30μm | |
เครื่องทำความเย็น | RS058 | RS058I |
ช่วงสเปกตรัม | 3.2μm±0.1μm~3.5μm±0.1μm | |
เวลาทำความเย็น (25 ℃) | ≤6นาที30วินาที | ≤7นาที |
NETD . ทั่วไป | 10mK (F1.5) | |
โหมดการทำงาน | ||
อัตราเฟรม | 1~200Hz (ปรับได้) | |
โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR;โหมด Windows;ป้องกันการบาน | |
ข้อมูลจำเพาะทางไฟฟ้า | ||
อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน | |
วิดีโอดิจิทัล | เอาต์พุต Cameralink: ข้อมูลดิบ 16 บิต | |
ซิงค์ภายนอก | CC1: INT Frame ซิงค์ภายนอก CC2: MC ซิงค์ภายนอก |
|
การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-, 9600bps | |
พาวเวอร์ซัพพลาย | แผงภาพช่อง 1: 5V ช่อง 1 Cryocooler: 24V |
แผงภาพช่อง 1: 5V ช่อง 1 Cryocooler: 12V |
การใช้พลังงานที่เสถียร | 7W | |
ขนาด (มม.) | 142×58.5×71 | |
น้ำหนัก | ≤680g | |
อุณหภูมิในการทำงาน | -40°C~+60°C |
โมดูล AD ที่ระบายความร้อนด้วย EYAS330G ใช้สำหรับการมองเห็น VOCs ที่มองไม่เห็น (สารประกอบอินทรีย์ระเหยง่าย) และตรวจจับการรั่วไหลของก๊าซ เช่น มีเทน อีเทน โพรเพน บิวเทน เพนเทน เฮกเซน เฮปเทน ออกเทน เอทิลีน โพรพิลีน ไอโซพรีน เมทานอล เอทานอล บิวทาโนน เบนซีน โทลูอีน ไซลีน เอทิลเบนซีน เป็นต้น
1. ความไวต่อความร้อนคืออะไร?
ความไวต่อความร้อนหรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์หลักสำหรับการประเมินกล้องถ่ายภาพความร้อนแบบคลื่นปานกลาง (MWIR) และคลื่นยาว (LWIR)มันเกี่ยวข้องโดยตรงกับความชัดเจนที่วัดโดยเครื่องถ่ายภาพความร้อนเป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK)ยิ่งค่าความไวต่อความร้อนน้อยเท่าใด ความไวแสงก็จะยิ่งสูงขึ้นและได้ภาพที่ชัดเจนยิ่งขึ้น
2. การใช้งานของการถ่ายภาพความร้อนคืออะไร?
การวัดอุณหภูมิและการถ่ายภาพทุกสภาพอากาศเป็นฟังก์ชันพื้นฐานสองประการของเทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรดผลิตภัณฑ์ที่พัฒนาจากเทคโนโลยีทั้งสองนี้มีการใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการตรวจสอบ น้ำหนักบรรทุก UAV การตรวจสอบอุตสาหกรรม การดับเพลิง การบำรุงรักษาเชิงคาดการณ์ ADAS การป้องกันการแพร่ระบาด AIoT เป็นต้น
