xการทำงาน | การตรวจจับแก๊สรั่ว | Cryo คูลเลอร์ | RS058/RS058I |
---|---|---|---|
ความละเอียดเครื่องตรวจจับ | 320x256 | ขนาดพิกเซล | 30μm |
NETD | 10mK (F1.5) | ช่วงสเปกตรัม | 3.2±0.1~3.5±0.1μm |
แสงสูง | MWIR Cooled Optical Gas Detection,320x256 Optical Gas Detection,RoHS Optical Gas Imaging Module |

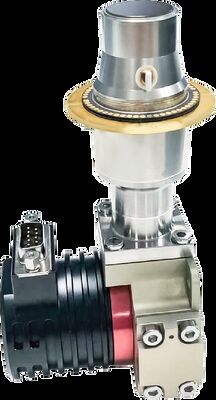

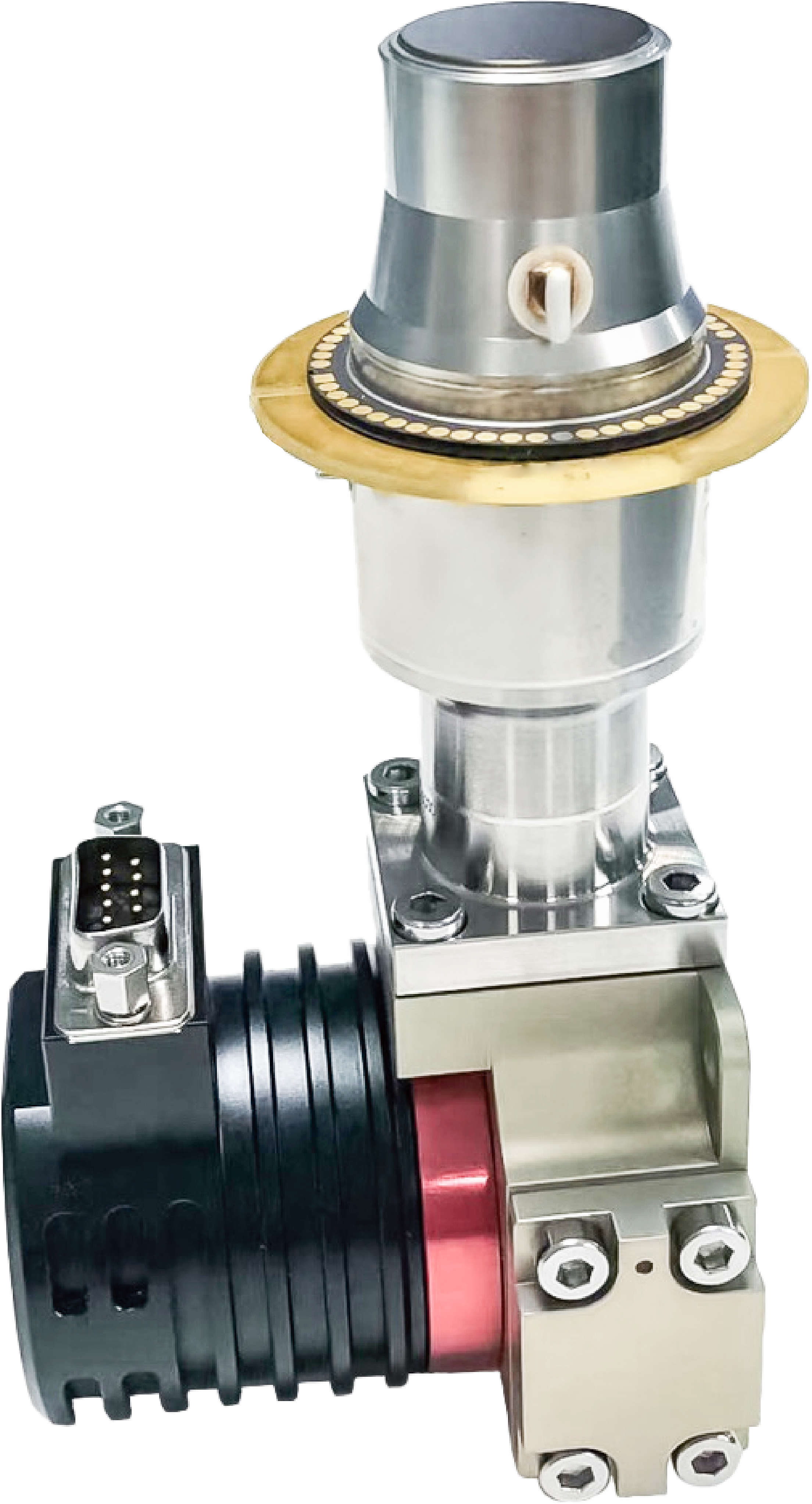

320x256 30μM MWIR Cooled Optical Gas Imaging Thermal Module สำหรับการแสดงภาพการรั่วไหลของแก๊ส
โมดูล AD ระบายความร้อนด้วย EYAS330G ได้รับการพัฒนาบนพื้นฐานของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย C330M-G และติดตั้งวงจรประมวลผลสัญญาณประสิทธิภาพสูงเป็นตัวเร่งความเร็วสำหรับลูกค้าที่มีปัญหาในการเริ่มต้นการรวมระบบภาพก๊าซด้วยแสงอย่างรวดเร็วการใช้เทคโนโลยีอินฟราเรดทำให้สามารถตรวจจับการรั่วไหลของสารประกอบอินทรีย์ระเหยง่าย (VOCs) ที่มองไม่เห็นได้อย่างรวดเร็วและมีประสิทธิภาพ เพื่อความปลอดภัยในการผลิต การขนส่ง และการแปรรูปของบริษัทปิโตรเคมี
ย่นระยะเวลาการพัฒนา
• ใช้วงจรประมวลผลสัญญาณประสิทธิภาพสูงเพื่อแปลงสัญญาณแอนะล็อกเป็นสัญญาณดิจิทัล
• รองรับแหล่งจ่ายไฟ 12V สำหรับการรับรองการป้องกันการระเบิด
บูรณาการที่ง่ายและรวดเร็ว
• อินเทอร์เฟซ Cameralink ส่งออกข้อมูล RAW 16 บิต การควบคุมพอร์ตอนุกรม
• โครงสร้างแบบบูรณาการที่มีมิติสม่ำเสมอกับเครื่องตรวจจับ
แบบอย่าง | EYAS330G | EYAS330G2 |
ประสิทธิภาพ | ||
ปณิธาน | 320×256 | |
ขนาดพิกเซล | 30μm | |
เครื่องทำความเย็น | RS058 | RS058I |
ช่วงสเปกตรัม | 3.2μm±0.1μm~3.5μm±0.1μm | |
เวลาทำความเย็น (25 ℃) | ≤6นาที30วินาที | ≤7นาที |
NETD . ทั่วไป | 10mK (F1.5) | |
โหมดการทำงาน | ||
อัตราเฟรม | 1~200Hz (ปรับได้) | |
โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR;โหมด Windows;ป้องกันการบาน | |
ข้อมูลจำเพาะทางไฟฟ้า | ||
อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน | |
วิดีโอดิจิทัล | เอาต์พุต Cameralink: ข้อมูลดิบ 16 บิต | |
ซิงค์ภายนอก | CC1: INT Frame ซิงค์ภายนอก CC2: MC ซิงค์ภายนอก |
|
การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-, 9600bps | |
พาวเวอร์ซัพพลาย | แผงภาพช่อง 1: 5V ช่อง 1 Cryocooler: 24V |
แผงภาพช่อง 1: 5V ช่อง 1 Cryocooler: 12V |
การใช้พลังงานที่เสถียร | 7W | |
ขนาด (มม.) | 142×58.5×71 | |
น้ำหนัก | ≤680g | |
อุณหภูมิในการทำงาน | -40°C~+60°C |
โมดูล AD ที่ระบายความร้อนด้วย EYAS330G ใช้สำหรับการมองเห็น VOCs ที่มองไม่เห็น (สารประกอบอินทรีย์ระเหยง่าย) และตรวจจับการรั่วไหลของก๊าซ เช่น มีเทน อีเทน โพรเพน บิวเทน เพนเทน เฮกเซน เฮปเทน ออกเทน เอทิลีน โพรพิลีน ไอโซพรีน เมทานอล เอทานอล บิวทาโนน เบนซีน โทลูอีน ไซลีน เอทิลเบนซีน เป็นต้น
1. วิธีการเลือกความละเอียดของเครื่องตรวจจับอินฟราเรดที่เหมาะสม?
ขึ้นอยู่กับความต้องการและการใช้งานจริงของผลิตภัณฑ์ของคุณ และราคาก็เป็นปัจจัยที่ต้องพิจารณาด้วยหากคุณภาพของภาพไม่สูง คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดที่มีความละเอียดต่ำได้ เช่น 120x90, 256x192, 400x300หากคุณต้องการภาพที่คมชัดเป็นพิเศษสำหรับวัตถุประสงค์พิเศษบางอย่าง เช่น การตรวจสอบระยะไกล คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดความละเอียดสูงขนาด 1280x1024 ได้
2. วิธีการเลือกสีเทียมที่เหมาะสมสำหรับการถ่ายภาพความร้อน?
- สีขาวเทาเหมาะกับชิ้นงานที่มีอุณหภูมิแตกต่างกันเล็กน้อย
- สีแดงและสีน้ำเงินเหมาะกับฉากที่ต้องการหาจุดปัญหามากกว่า
- สีแดงเหล็กเป็นจานสีมาตรฐานของอุตสาหกรรมพลังงาน
หมายเหตุ: ไม่ว่าคุณจะเลือกจานสีใด อุณหภูมิความร้อนจะไม่เปลี่ยนแปลงเลย
3.วิธีการเลือกเลนส์กล้องถ่ายภาพความร้อนอินฟราเรดที่เหมาะสม?
- เลนส์มาตรฐานสามารถเล็งเป้าหมายปกติได้ด้วยระยะทางที่เหมาะสม
- สำหรับเลนส์เทเลโฟโต้ เหมาะสำหรับชิ้นงานที่มีขนาดค่อนข้างเล็กและต้องมองจากระยะไกล
- หากต้องการดูรายละเอียดของวัตถุในระยะใกล้มากขึ้น เลนส์มุมกว้างจะดีกว่า
- เลนส์มาโครสำหรับมองเห็นเป้าหมายที่เล็กมากในระยะใกล้ เช่น วงจรชิป
