ระบายความร้อนด้วยก๊าซออปติคอลโมดูลกล้อง Mwir 30uM สำหรับการตรวจจับการรั่วไหลของก๊าซ
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xการทำงาน | การตรวจจับแก๊สรั่ว | Cryo คูลเลอร์ | RS058/RS058I |
---|---|---|---|
ความละเอียดเครื่องตรวจจับ | 320x256 | ขนาดพิกเซล | 30μm |
NETD | 10mK (F1.5) | ช่วงสเปกตรัม | 3.2±0.1~3.5±0.1μm |
แสงสูง | โมดูลกล้อง Mwir ที่ระบายความร้อนด้วย,โมดูลกล้องถ่ายภาพก๊าซ Mwir,โมดูล Mwir การถ่ายภาพด้วยแสงก๊าซ |

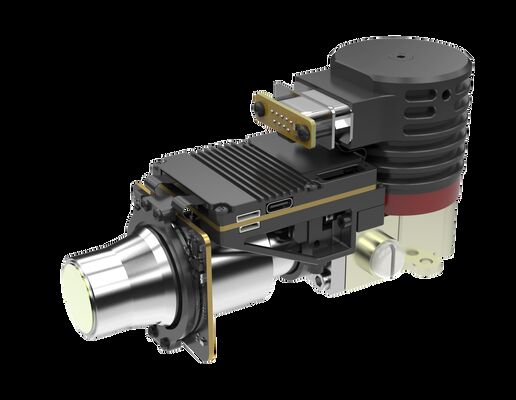

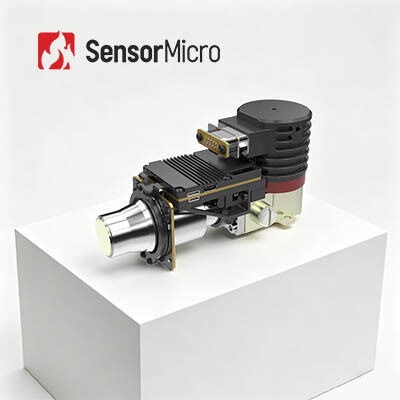

320x256 30μM MWIR Cooled Optical Gas Imaging Thermal Module สำหรับการแสดงภาพการรั่วไหลของแก๊ส
โมดูล AD แบบระบายความร้อน EYAS330G ได้รับการพัฒนาบนพื้นฐานของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อน C330M-G และติดตั้งวงจรประมวลผลสัญญาณประสิทธิภาพสูงเป็นตัวเร่งความเร็วสำหรับลูกค้าที่มีปัญหาในการเริ่มต้นการรวมระบบการถ่ายภาพด้วยก๊าซออปติกอย่างรวดเร็วด้วยการใช้เทคโนโลยีอินฟราเรด การรั่วไหลของสารประกอบอินทรีย์ระเหยง่ายที่มองไม่เห็น (VOCs) สามารถตรวจจับได้อย่างรวดเร็วและมีประสิทธิภาพ เพื่อความปลอดภัยในการผลิต การขนส่ง และการแปรรูปขององค์กรปิโตรเคมี
ย่อวงจรการพัฒนา
• ใช้วงจรประมวลผลสัญญาณที่มีประสิทธิภาพสูงเพื่อให้เกิดการแปลงสัญญาณแอนะล็อกเป็นสัญญาณดิจิทัล
• รองรับการจ่ายไฟ 12V สำหรับการรับรองการระเบิด
การผสานรวมที่ง่ายและรวดเร็ว
• อินเทอร์เฟซ Cameralink เอาต์พุตข้อมูล RAW 16 บิต, การควบคุมพอร์ตอนุกรม
• โครงสร้างแบบรวมที่มีขนาดสอดคล้องกับเครื่องตรวจจับ
แบบอย่าง | EYAS330G | EYAS330G2 |
ประสิทธิภาพ | ||
ปณิธาน | 320×256 | |
ขนาดพิกเซล | 30μm | |
ไครโอคูลเลอร์ | RS058 | RS058I |
ช่วงสเปกตรัม | 3.2μm±0.1μm~3.5μm±0.1μm | |
เวลาทำความเย็น (25 ℃) | ≤6นาที 30 วินาที | ≤7นาที |
NETD ทั่วไป | 10mK (F1.5) | |
โหมดการทำงาน | ||
อัตราเฟรม | 1 ~ 200Hz (ปรับได้) | |
โหมดการทำงาน | ภาพรวม;โหมดบูรณาการ ITR;โหมด Windows;ต่อต้านการบาน | |
ข้อมูลจำเพาะทางไฟฟ้า | ||
อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60พิน | |
วิดีโอดิจิทัล | เอาต์พุต Cameralink: ข้อมูลดิบ 16 บิต | |
ซิงค์ภายนอก | CC1: INT เฟรมซิงค์ภายนอก CC2: MC ซิงค์ภายนอก |
|
การสื่อสาร | พอร์ตอนุกรมของ Cameralink: TFG+/-, TC+/-, 9600bps | |
พาวเวอร์ซัพพลาย | แผงสร้างภาพช่อง 1: 5V ช่อง 1 Cryocooler: 24V |
แผงสร้างภาพช่อง 1: 5V ช่อง 1 Cryocooler: 12V |
การใช้พลังงานที่เสถียร | 7ว | |
ขนาด (มม.) | 142×58.5×71 | |
น้ำหนัก | ≤680g | |
อุณหภูมิในการทำงาน | -40°C~+60°C |
โมดูล AD ระบายความร้อนด้วย EYAS330G ใช้สำหรับการมองเห็น VOCs ที่มองไม่เห็น (สารประกอบอินทรีย์ระเหยง่าย) และตรวจจับการรั่วไหลของก๊าซ เช่น มีเทน อีเทน โพรเพน บิวเทน เพนเทน เฮกเซน เฮปเทน ออกเทน เอทิลีน โพรพิลีน ไอโซพรีน เมทานอล เอทานอล บิวทาโนน เบนซีน โทลูอีน ไซลีน เอทิลเบนซีน เป็นต้น
1.การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
โดยธรรมชาติแล้ว วัตถุทั้งหมดที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์ (- 273 ℃) สามารถแผ่รังสีอินฟราเรดได้เมื่อใช้เครื่องตรวจจับกล้องอินฟราเรดเพื่อวัดความแตกต่างของอุณหภูมิรังสีอินฟราเรดระหว่างตัวเป้าหมายเองกับพื้นหลัง คุณจะได้ภาพอินฟราเรดที่แตกต่างกัน ซึ่งเรียกอีกอย่างว่าภาพความร้อน
2. เครื่องตรวจจับอินฟราเรดทำงานอย่างไร
รังสีอินฟราเรดที่ปล่อยออกมาจากเป้าหมายจะเข้าสู่ช่วงการตรวจจับของเครื่องตรวจจับความร้อน จากนั้นเครื่องตรวจจับอินฟราเรดจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันเป็นสัญญาณไฟฟ้าที่สอดคล้องกัน จากนั้นผ่านการขยายสัญญาณและการประมวลผลวิดีโอ จะสร้างภาพอินฟราเรดที่สามารถสังเกตได้โดย ตาเปล่า
3. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบเย็นคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ระบายความร้อนทำงานที่อุณหภูมิต่ำซึ่งจัดเตรียมโดยเครื่องตรวจจับ dewar cooler (ddc)มีความไวสูงและสามารถแยกแยะความแตกต่างของอุณหภูมิที่ละเอียดกว่าเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนสามารถตรวจจับ ระบุ และรับรู้วัตถุในระยะไกลมากซึ่งอยู่ห่างออกไปมากกว่าสิบกิโลเมตรโครงสร้างของเครื่องตรวจจับแบบระบายความร้อนนั้นซับซ้อนมาก ซึ่งส่งผลให้มีค่าใช้จ่ายค่อนข้างสูงมากกว่าเครื่องตรวจจับแบบไม่มีการระบายความร้อน
