320x256 MWIR Cooled Optical Gas Imaging Thermal Module สำหรับแสดงภาพการรั่วไหลของก๊าซ
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xการทำงาน | การตรวจจับแก๊สรั่ว | Cryo คูลเลอร์ | RS058/RS058I |
---|---|---|---|
ความละเอียดเครื่องตรวจจับ | 320x256 | ขนาดพิกเซล | 30μm |
NETD | 10mK (F1.5) | ช่วงสเปกตรัม | 3.2±0.1~3.5±0.1μm |
แสงสูง | โมดูลถ่ายภาพความร้อนด้วยแสงก๊าซออปติคอล,การถ่ายภาพก๊าซด้วยแสง 320x256,โมดูลถ่ายภาพความร้อนด้วยแก๊ส MWIR |

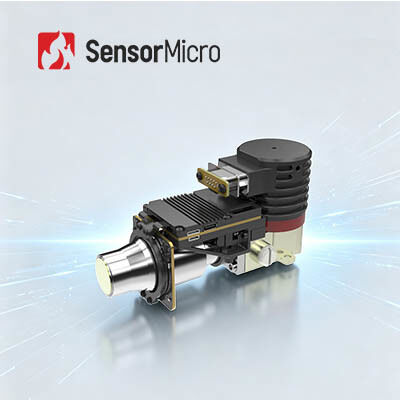

320x256 30μM MWIR Cooled Optical Gas Imaging Thermal Module สำหรับการแสดงภาพการรั่วไหลของแก๊ส
โมดูล AD ระบายความร้อนด้วย EYAS330G ได้รับการพัฒนาบนพื้นฐานของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย C330M-G และติดตั้งวงจรประมวลผลสัญญาณประสิทธิภาพสูงเป็นตัวเร่งความเร็วสำหรับลูกค้าที่มีปัญหาในการเริ่มต้นการรวมระบบภาพก๊าซด้วยแสงอย่างรวดเร็วการใช้เทคโนโลยีอินฟราเรดทำให้สามารถตรวจจับการรั่วไหลของสารประกอบอินทรีย์ระเหยง่าย (VOCs) ที่มองไม่เห็นได้อย่างรวดเร็วและมีประสิทธิภาพ เพื่อความปลอดภัยในการผลิต การขนส่ง และการแปรรูปของบริษัทปิโตรเคมี
ย่นระยะเวลาการพัฒนา
• ใช้วงจรประมวลผลสัญญาณประสิทธิภาพสูงเพื่อแปลงสัญญาณแอนะล็อกเป็นสัญญาณดิจิทัล
• รองรับแหล่งจ่ายไฟ 12V สำหรับการรับรองการป้องกันการระเบิด
บูรณาการที่ง่ายและรวดเร็ว
• อินเทอร์เฟซ Cameralink ส่งออกข้อมูล RAW 16 บิต การควบคุมพอร์ตอนุกรม
• โครงสร้างแบบบูรณาการที่มีมิติสม่ำเสมอกับเครื่องตรวจจับ
แบบอย่าง | EYAS330G | EYAS330G2 |
ประสิทธิภาพ | ||
ปณิธาน | 320×256 | |
ขนาดพิกเซล | 30μm | |
เครื่องทำความเย็น | RS058 | RS058I |
ช่วงสเปกตรัม | 3.2μm±0.1μm~3.5μm±0.1μm | |
เวลาทำความเย็น (25 ℃) | ≤6นาที30วินาที | ≤7นาที |
NETD . ทั่วไป | 10mK (F1.5) | |
โหมดการทำงาน | ||
อัตราเฟรม | 1~200Hz (ปรับได้) | |
โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR;โหมด Windows;ป้องกันการบาน | |
ข้อมูลจำเพาะทางไฟฟ้า | ||
อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน | |
วิดีโอดิจิทัล | เอาต์พุต Cameralink: ข้อมูลดิบ 16 บิต | |
ซิงค์ภายนอก | CC1: INT Frame ซิงค์ภายนอก CC2: MC ซิงค์ภายนอก |
|
การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-, 9600bps | |
พาวเวอร์ซัพพลาย | แผงภาพช่อง 1: 5V ช่อง 1 Cryocooler: 24V |
แผงภาพช่อง 1: 5V ช่อง 1 Cryocooler: 12V |
การใช้พลังงานที่เสถียร | 7W | |
ขนาด (มม.) | 142×58.5×71 | |
น้ำหนัก | ≤680g | |
อุณหภูมิในการทำงาน | -40°C~+60°C |
โมดูล AD ที่ระบายความร้อนด้วย EYAS330G ใช้สำหรับการมองเห็น VOCs ที่มองไม่เห็น (สารประกอบอินทรีย์ระเหยง่าย) และตรวจจับการรั่วไหลของก๊าซ เช่น มีเทน อีเทน โพรเพน บิวเทน เพนเทน เฮกเซน เฮปเทน ออกเทน เอทิลีน โพรพิลีน ไอโซพรีน เมทานอล เอทานอล บิวทาโนน เบนซีน โทลูอีน ไซลีน เอทิลเบนซีน เป็นต้น
1. เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ถ่ายภาพความร้อนคืออะไร?
คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตามนุษย์เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ภาพความร้อนเป็นอุปกรณ์ไฟฟ้าแบบออปติคัลที่ทำปฏิกิริยากับการแผ่รังสีอินฟราเรดและพลังงานความร้อน แล้วแปลงเป็นสัญญาณไฟฟ้าแล้วส่งออกภาพความร้อนที่มองเห็นได้
2.WLP คืออะไร?
WLP หมายถึงแพ็คเกจระดับเวเฟอร์เป็นกระบวนการของการบรรจุหีบห่อสูญญากาศสูงบนแผ่นเวเฟอร์ MEMS ทั้งหมดโดยตรง จากนั้นจึงเขียนและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดตัวเดียวเมื่อรวมกับแพ็คเกจโลหะ แพ็คเกจเซรามิก จะเป็น 3 รูปแบบแพ็คเกจหลักของเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อน
3. ข้อดีของ WLP คืออะไร?
เครื่องตรวจจับ WLP IR ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการลดขนาดและต้นทุนต่ำในการประยุกต์ใช้เทคโนโลยีอินฟราเรดกับตลาดอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคGlobal Sensor Technology พร้อมความสามารถในการผลิตในปริมาณมาก กำลังนำเสนอโซลูชั่นโมดูลอินฟราเรด WLP ที่หลากหลาย เพื่อเพิ่มแอปพลิเคชันใหม่ๆ ในตลาดเกิดใหม่
4. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนด้วยอินฟราเรดเป็นวิธีการใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุ เพื่อกำหนดภาพวัตถุ หรือรับข้อมูลอุณหภูมิของวัตถุ แม้ในสภาพแวดล้อมที่ทัศนวิสัยต่ำ
5. การถ่ายภาพความร้อนด้วยอินฟราเรดทำงานอย่างไร
ระบบถ่ายภาพความร้อนอินฟราเรดเป็นการตรวจจับและระบุเทคโนโลยีอินฟราเรดแบบไม่สัมผัสแบบพาสซีฟโดยจะเน้นการแผ่รังสีอินฟราเรดของฉากบนเครื่องตรวจจับอินฟราเรดอาร์เรย์ระนาบโฟกัสผ่านระบบออปติคัลอินฟราเรดที่สามารถผ่านรังสีอินฟราเรดได้เครื่องตรวจจับความร้อนจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันไปเป็นสัญญาณไฟฟ้าที่เกี่ยวข้อง จากนั้นผ่านการขยายสัญญาณและการประมวลผลวิดีโอ จะสร้างภาพอินฟราเรดที่สามารถมองเห็นได้ด้วยตาเปล่า
6. อะไรคือปัจจัยหลักในการวัดคุณภาพของ Cryocooler?
อายุการใช้งานแบตเตอรี่ที่ยาวนานและการทำงานที่เชื่อถือได้เป็นปัจจัยหลักในการวัดคุณภาพของเครื่องทำความเย็นด้วยความเย็นGSTiR cryocooler มีช่วงอุณหภูมิการทำงานที่กว้างและความน่าเชื่อถือที่ยอดเยี่ยมMTTF (Mean Time to Failures) ของมันถึง 10,000 ชั่วโมง ซึ่งตรงตามข้อกำหนดในการบู๊ต 24*7
