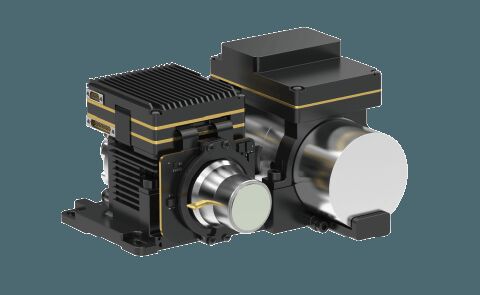

320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น GAS330
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 320x256/30μm ช่วงสเปกตรัม 3.2±0.1~3.5±0.1μm
สพธอ ≤15mK อัตราเฟรม 30Hz
ขนาดสินค้า 155x67x80มม น้ำหนักสินค้า ≤900g
ฝากข้อความ
รายละเอียดสินค้า
GST GAS330 สำหรับการตรวจจับการรั่วไหลของแก๊ส



320x256 / 30μm GAS330 โมดูลกล้องอินฟราเรดระบายความร้อนสำหรับการตรวจจับการรั่วไหลของก๊าซแบบไม่สัมผัส



รายละเอียดสินค้า



GAS330 เป็นโมดูลถ่ายภาพความร้อนอินฟราเรดแบบระบายความร้อนที่ออกแบบมาเป็นพิเศษสำหรับการตรวจจับการรั่วไหลของก๊าซใช้เครื่องตรวจจับอินฟราเรด MWIR แบบระบายความร้อนขนาด 320x256 / 30μmใช้เทคโนโลยีการกรองความยาวคลื่นสเปกตรัมเพื่อให้เห็นภาพของสารอินทรีย์ระเหยง่าย (Volatile Organic Compounds) ที่มองไม่เห็นซึ่งไม่สามารถมองเห็นได้ด้วยตาเปล่า



กล้องตรวจจับการรั่วไหลของก๊าซอินฟราเรด GAS330 นั้นมีความเฉพาะเจาะจงสำหรับการตรวจจับการปล่อยก๊าซอุตสาหกรรมที่หลบหนีเพียงเล็กน้อยความไวสูงเหมาะสำหรับการตรวจจับฉากที่มีความเข้มข้นของก๊าซต่ำและอัตราการไหลของก๊าซช้าผู้ตรวจสอบสามารถค้นหาก๊าซที่ก่อมลพิษต่อสิ่งแวดล้อมหรือเป็นอันตรายต่อทรัพย์สินของบุคลากร และหลีกเลี่ยงการสูญเสียก๊าซที่ให้ผลกำไรได้ทันท่วงที



การวัดแบบไม่สัมผัสตามเวลาจริงยังมีประโยชน์สำหรับผู้ตรวจสอบในการตรวจจับการรั่วไหลของก๊าซในพื้นที่อันตรายหรือพื้นที่ที่ยากต่อการเข้าถึง เพื่อให้มั่นใจในความปลอดภัยของเจ้าหน้าที่ตรวจสอบมีมูลค่าการใช้งานที่ยอดเยี่ยมในการผลิตด้านความปลอดภัย การดูแลด้านการคุ้มครองสิ่งแวดล้อม และการประหยัดต้นทุน



คุณสมบัติหลัก



- ความละเอียด: 320x256

- ระยะพิกเซล: 30µm

- NETD≤15mK ความไวแสงสูง

- การตอบสนองสเปกตรัม: 3.2µm±0.1µm~3.5µm±0.1µm

- ความยาวคลื่นที่ปรับแต่งได้ตามความต้องการที่แตกต่างกัน

- ผสานรวมกับอินเทอร์เฟซ DVP/CameraLink ได้อย่างง่ายดาย



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง GAS330
ประสิทธิภาพของเครื่องตรวจจับ IR
ปณิธาน 320x256
สนามพิกเซล 30μm
ไครโอคูลเลอร์ RS058
ช่วงสเปกตรัม 3.2μm±0.1μm~3.5μm±0.1μm เมกะวัตต์
เวลาทำความเย็น (20°C) ≤8นาที
สุทธิ (20°C) ≤15mK
การประมวลผลภาพ
อัตราเฟรม 30Hz
โหมดลดแสง เชิงเส้น/ฮิสโตแกรม/ผสม
ซูมแบบดิจิตอล ×1/×2/×4
ทิศทางของภาพ พลิกแนวนอน/แนวตั้ง/แนวทแยง
อัลกอริทึมรูปภาพ NUC/AGC/IDE
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน J30JZ 25พิน
วิดีโออะนาล็อก เพื่อน
วิดีโอดิจิทัล 16 บิต RAW/YUV: เอาต์พุต DVP/Cameralink 16 บิต
ซิงค์ภายนอก ซิงค์เฟรมภายนอก: ระดับ RS422
การสื่อสาร RS422, 115200bps
พาวเวอร์ซัพพลาย 20~28VDC
การใช้พลังงานที่เสถียร 12W
ขนาด (มม.) 155×67×80
น้ำหนัก ≤900g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: การขนส่งความเร็วสูงที่ติดตั้งบนยานพาหนะ GJB
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง ครั้งละ 3 ครั้ง
เลนส์ออปติคัล
เลนส์เสริม ซูมคงที่: 23 มม./F1.5;55 มม./F1.5



การประยุกต์ใช้ในอุตสาหกรรม



กล้องถ่ายภาพความร้อนตรวจจับการรั่วไหลของก๊าซ GAS330 ใช้สำหรับมองเห็น VOCs ที่มองไม่เห็น (สารประกอบอินทรีย์ระเหยง่าย) และตรวจจับการรั่วไหลของก๊าซ เช่น มีเทน อีเทน โพรเพน บิวเทน เพนเทน เฮกเซน เฮปเทน ออกเทน เอทิลีน โพรพิลีน ไอโซพรีน เมทานอล ,เอทานอล,บิวทาโนน,เบนซีน,โทลูอีน,ไซลีน,เอทิลเบนซีน เป็นต้น



เกี่ยวกับเครื่องตรวจจับ GST IR



320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection 0



คำถามที่พบบ่อย



1. ข้อดีของการถ่ายภาพด้วยแก๊สด้วยแสง

ประหยัดเวลาและมีประสิทธิภาพ: รองรับการตรวจจับแบบเรียลไทม์ขนาดใหญ่ ตำแหน่งการรั่วไหลอย่างรวดเร็ว ไม่จำเป็นต้องขัดจังหวะการผลิต
การตรวจจับระยะไกล: ห่างจากพื้นที่อันตรายและซับซ้อน การทดสอบแบบไม่ทำลายแบบไม่สัมผัส โดยไม่มีแหล่งกำเนิดรังสีเพิ่มเติม
ง่ายต่อการวิเคราะห์: ภาพที่ใช้งานง่าย การจัดเก็บทันที การวิเคราะห์ที่สะดวก
การตรวจสอบมัลติฟังก์ชั่น: สามารถตรวจจับก๊าซได้หลากหลายพร้อมฟังก์ชั่นการวัดอุณหภูมิระยะไกลที่ยอดเยี่ยม

2.หลักการทำงานของการถ่ายภาพก๊าซด้วยแสง

การถ่ายภาพก๊าซด้วยแสงเป็นเทคโนโลยีอินฟราเรดประเภทหนึ่งที่สามารถมองเห็นก๊าซอุตสาหกรรมที่มองไม่เห็น

หลังจากดูดซับรังสีอินฟราเรดที่ความยาวคลื่นเฉพาะแล้ว ความแตกต่างของรังสีอินฟราเรดจะทำให้เกิดระหว่างก๊าซกับพื้นหลัง

เครื่องตรวจจับอินฟราเรดตรวจจับการรั่วไหลของก๊าซที่มีตัวกรองแถบความถี่แคบในตัวจะรับแถบอินฟราเรดใกล้กับจุดสูงสุดในการดูดกลืนรังสีอินฟราเรดของก๊าซเท่านั้น และสามารถแปลงก๊าซเป็นภาพอินฟราเรดที่มองเห็นได้ผ่านความแตกต่างของรังสีระหว่างก๊าซและพื้นหลัง


3. ความไวต่อความร้อน



NETD ที่เล็กลงรับประกันการตรวจจับที่ละเอียดอ่อนมากขึ้นเครื่องตรวจจับอินฟราเรด GST และโมดูลสร้างภาพความร้อนนำเสนออัลกอริธึมการปรับปรุงก๊าซเพื่อการตรวจจับการรั่วไหลที่ละเอียดยิ่งขึ้น
