VOCs Optical Gas Imaging Cooled MWIR เครื่องตรวจจับภาพความร้อน 320x256 24VDC
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xการทำงาน | การตรวจจับการรั่วไหลของแก๊ส | ไครโอคูลเลอร์ | RS058/RS058I/LS734 |
---|---|---|---|
ความละเอียดของเครื่องตรวจจับ | 320x256 | ขนาดพิกเซล | 30μm |
สพธอ | ≤15mK | ช่วงสเปกตรัม | 3.2±0.1~3.5±0.1μm |
แสงสูง | เครื่องตรวจจับภาพความร้อน 320x256,เครื่องตรวจจับภาพความร้อน MWIR แบบระบายความร้อน,เครื่องตรวจจับภาพก๊าซ VOCs |

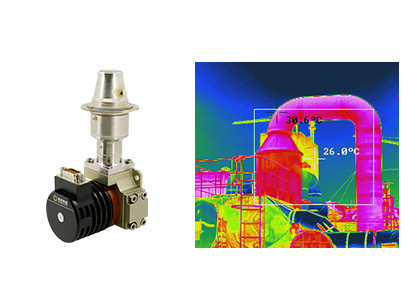

VOCs การตรวจจับการรั่วไหลของแก๊ส Cooled MWIR Thermal Imaging Detector 320x256 30μM
เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน C330M-G ได้รับการพัฒนาเป็นพิเศษสำหรับการตรวจจับการรั่วไหลของก๊าซ VOCs โดยมีฟังก์ชันการแปลงรังสีอินฟราเรดของเป้าหมายที่มีความยาวคลื่น 3.2~3.5μm เป็นสัญญาณไฟฟ้าอินเตอร์เฟสเชิงกลภายนอก อินเตอร์เฟสออปติคอล และอินเตอร์เฟสอิเล็กทรอนิกส์ มักใช้และสามารถขยายได้C330M-G สามารถใช้กันอย่างแพร่หลายในการตรวจสอบสภาพแวดล้อมในบรรยากาศและการตรวจจับการรั่วไหลของก๊าซ การปล่อยมลพิษ การตรวจจับก๊าซเคมีในโรงงานปิโตรเคมีและโรงกลั่น
การถ่ายภาพด้วยแสงด้วยแก๊ส
• การตรวจจับแบบไม่สัมผัสระยะไกล
• การตรวจจับการรั่วไหลของก๊าซที่มีประสิทธิภาพสูง ปลอดภัย และหลากหลาย
ความไวสูง
• เครื่องตรวจจับอินฟราเรดระบายความร้อนความไวสูง ค่อนข้างมีประสิทธิภาพในการใช้ความเข้มข้นของก๊าซต่ำและการไหลของก๊าซช้า
• การตรวจจับการรั่วไหลที่มีประสิทธิภาพ ได้แก่ Alkanes, Alkenes, Alcohols, Benzenes, Ketones และก๊าซอื่นๆ
ออกแบบมาสำหรับความต้องการของผู้ใช้
• รองรับการจ่ายไฟ 12V สำหรับการรับรองการระเบิด
• มีเครื่องทำความเย็นแบบต่างๆ ให้เลือกสำหรับน้ำหนักเบา กำลังไฟต่ำ อายุการใช้งานยาวนาน และความน่าเชื่อถือสูง
• ช่วงสเปกตรัมที่ปรับแต่งได้: 3μm~5μm MWIR (สำหรับการตรวจจับก๊าซประเภทอื่นๆ: CO, CO2 เป็นต้น)
แบบอย่าง | C330M-G | ||
วัสดุที่ละเอียดอ่อน | HgCdTe/MCT | ||
ปณิธาน | 320×256 | ||
ขนาดพิกเซล | 30μm | ||
ช่วงสเปกตรัม | 3.2μm±0.1μm~3.5μm±0.1μm (ช่วงที่ปรับแต่งได้: 3μm~5μm) | ||
โหมดการทำงาน | ภาพรวม;โหมดบูรณาการ ITR;โหมด Windows;ต่อต้านการบาน | ||
ความจุการชาร์จ | 36มี-/12มี- | ||
ช่วงไดนามิก | ≥80dB | ||
จำนวนเอาต์พุต | 1 หรือ 4;สูงสุด 6.6MHz/ต่อเอาต์พุต | ||
NETD ทั่วไป | 10mK (F1.5) | ||
อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.5% | ||
การตอบสนองความไม่สม่ำเสมอ | ≤8% | ||
ไครโอคูลเลอร์ | RS058 | RS058I | LS734 |
ประเภทคูลเลอร์ | เครื่องทำความเย็นสเตอร์ลิงแบบหมุนในตัว | เครื่องทำความเย็นสเตอร์ลิงแบบหมุนในตัว | เครื่องทำความเย็นสเตอร์ลิงแบบหมุนเชิงเส้น |
การใช้พลังงานที่เสถียร | ≤7W | ≤7W | ≤10W |
สูงสุดการใช้พลังงาน | ≤15W | ≤15W | ≤45W |
พาวเวอร์ซัพพลาย | 24โวลต์ดีซี | กระแสตรง 12V | 24โวลต์ดีซี |
เวลาทำความเย็น | ≤6นาที 30 วินาที | ≤7นาที | ≤5นาที |

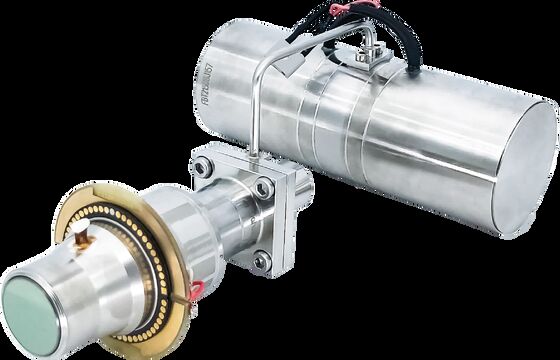

ขนาด (มม.) | 142x58.5x71 | 142×58.5×71 | คอมเพรสเซอร์ Φ46×122 เดวาร์ Φ40×114 |
น้ำหนัก | ≤600g | ≤600g | ≤1.2กก |
อุณหภูมิในการทำงาน | -45°C ~ +71°C |
เครื่องตรวจจับการรั่วไหลของก๊าซ C330M-G แบบหล่อเย็น MWIR ตรวจจับภาพความร้อนใช้สำหรับลูกค้าที่มีความสามารถในการพัฒนาที่แข็งแกร่งด้วยการรวมเซ็นเซอร์ความร้อนที่ระบายความร้อนนี้เข้าด้วยกัน ทำให้สามารถตรวจจับและมองเห็น VOCs (สารประกอบอินทรีย์ระเหยง่าย) ที่มองไม่เห็น เพื่อหลีกเลี่ยงความเสียหายเพิ่มเติมก๊าซเหล่านี้รวมถึง: มีเทน อีเทน โพรเพน บิวเทน เพนเทน เฮกเซน เฮปเทน ออกเทน เอทิลีน โพรพิลีน ไอโซพรีน เมทานอล เอทานอล บิวทาโนน เบนซีน โทลูอีน ไซลีน เอทิลเบนซีน เป็นต้น
1. ข้อดีของการถ่ายภาพด้วยแก๊สด้วยแสง
ประหยัดเวลาและมีประสิทธิภาพ: รองรับการตรวจจับแบบเรียลไทม์ขนาดใหญ่ ตำแหน่งการรั่วไหลอย่างรวดเร็ว ไม่จำเป็นต้องขัดจังหวะการผลิต
การตรวจจับระยะไกล: ห่างจากพื้นที่อันตรายและซับซ้อน การทดสอบแบบไม่ทำลายแบบไม่สัมผัส โดยไม่มีแหล่งกำเนิดรังสีเพิ่มเติม
ง่ายต่อการวิเคราะห์: ภาพที่ใช้งานง่าย การจัดเก็บทันที การวิเคราะห์ที่สะดวก
การตรวจสอบมัลติฟังก์ชั่น: สามารถตรวจจับก๊าซได้หลากหลายพร้อมฟังก์ชั่นการวัดอุณหภูมิระยะไกลที่ยอดเยี่ยม
2. หลักการทำงานของการถ่ายภาพก๊าซด้วยแสง
การถ่ายภาพก๊าซด้วยแสงเป็นเทคโนโลยีอินฟราเรดประเภทหนึ่งที่สามารถมองเห็นก๊าซอุตสาหกรรมที่มองไม่เห็น
หลังจากดูดซับรังสีอินฟราเรดที่ความยาวคลื่นเฉพาะแล้ว ความแตกต่างของรังสีอินฟราเรดจะทำให้เกิดระหว่างก๊าซกับพื้นหลัง
เครื่องตรวจจับอินฟราเรดตรวจจับการรั่วไหลของก๊าซที่มีตัวกรองแถบความถี่แคบในตัวจะรับแถบอินฟราเรดใกล้กับจุดสูงสุดในการดูดกลืนรังสีอินฟราเรดของก๊าซเท่านั้น และสามารถแปลงก๊าซเป็นภาพอินฟราเรดที่มองเห็นได้ผ่านความแตกต่างของรังสีระหว่างก๊าซและพื้นหลัง
