Cooled Optical Gas Imaging MWIR โมดูลความร้อน 320x256

320x256 30μM MWIR Cooled Optical Gas Imaging Thermal Module สำหรับการแสดงภาพการรั่วไหลของแก๊ส

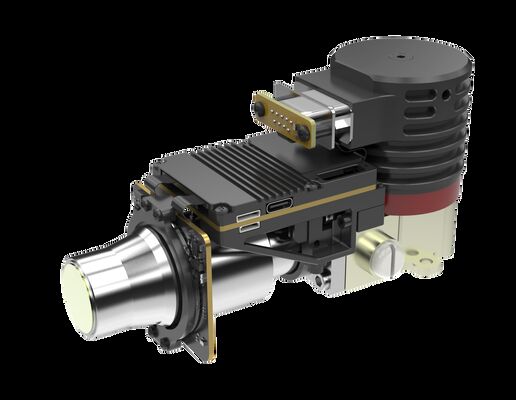

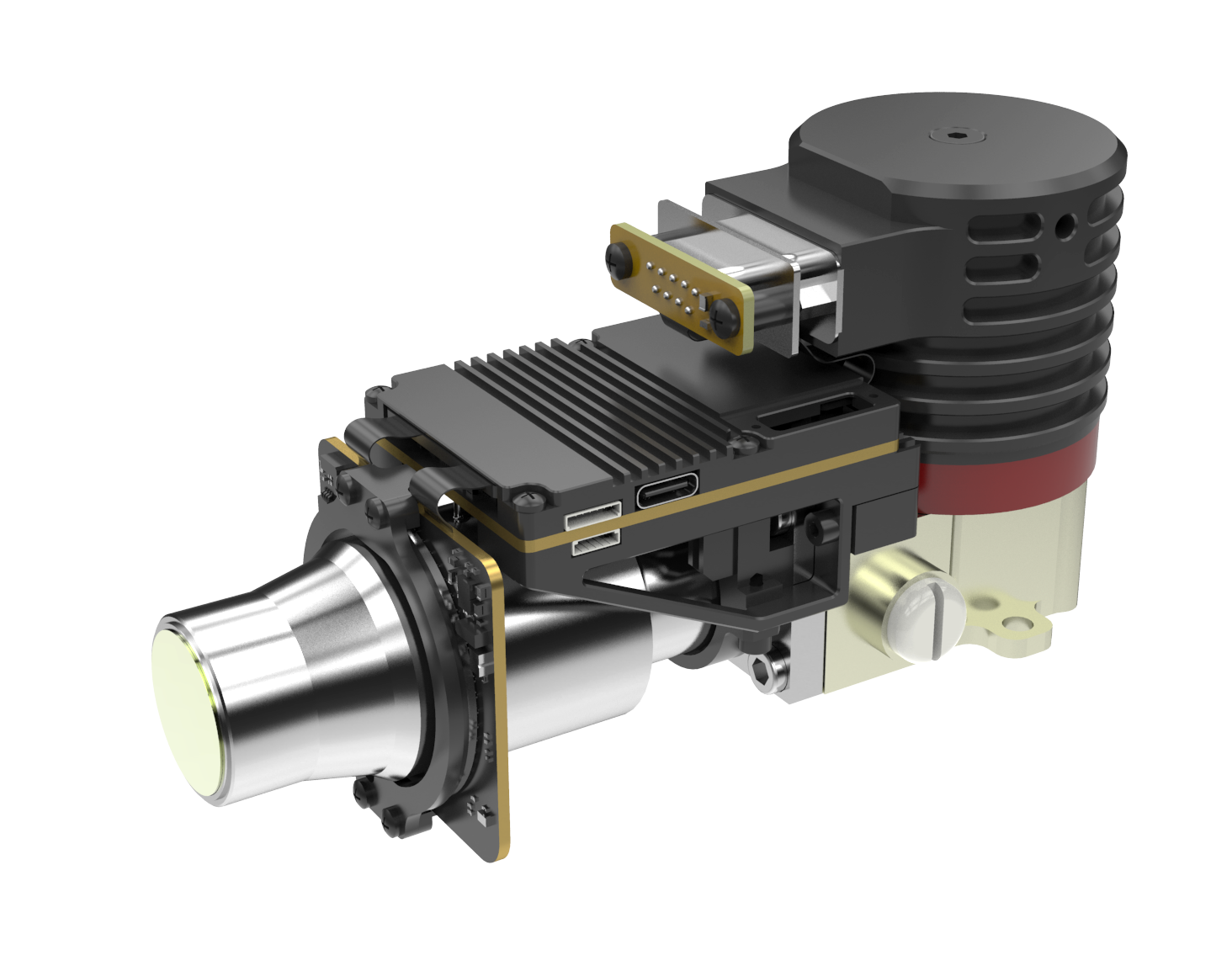

โมดูล AD แบบระบายความร้อน EYAS330G ได้รับการพัฒนาบนพื้นฐานของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อน C330M-G และติดตั้งวงจรประมวลผลสัญญาณประสิทธิภาพสูงเป็นตัวเร่งความเร็วสำหรับลูกค้าที่มีปัญหาในการเริ่มต้นการรวมระบบการถ่ายภาพด้วยก๊าซออปติกอย่างรวดเร็วด้วยการใช้เทคโนโลยีอินฟราเรด การรั่วไหลของสารประกอบอินทรีย์ระเหยง่ายที่มองไม่เห็น (VOCs) สามารถตรวจจับได้อย่างรวดเร็วและมีประสิทธิภาพ เพื่อความปลอดภัยในการผลิต การขนส่ง และการแปรรูปขององค์กรปิโตรเคมี

ย่อวงจรการพัฒนา
• ใช้วงจรประมวลผลสัญญาณที่มีประสิทธิภาพสูงเพื่อให้เกิดการแปลงสัญญาณแอนะล็อกเป็นสัญญาณดิจิทัล
• รองรับการจ่ายไฟ 12V สำหรับการรับรองการระเบิด

การผสานรวมที่ง่ายและรวดเร็ว
• อินเทอร์เฟซ Cameralink เอาต์พุตข้อมูล RAW 16 บิต, การควบคุมพอร์ตอนุกรม
• โครงสร้างแบบรวมที่มีขนาดสอดคล้องกับเครื่องตรวจจับ

โมดูล AD ระบายความร้อนด้วย EYAS330G ใช้สำหรับการมองเห็น VOCs ที่มองไม่เห็น (สารประกอบอินทรีย์ระเหยง่าย) และตรวจจับการรั่วไหลของก๊าซ เช่น มีเทน อีเทน โพรเพน บิวเทน เพนเทน เฮกเซน เฮปเทน ออกเทน เอทิลีน โพรพิลีน ไอโซพรีน เมทานอล เอทานอล บิวทาโนน เบนซีน โทลูอีน ไซลีน เอทิลเบนซีน เป็นต้น

1. ข้อดีของการถ่ายภาพด้วยแก๊สด้วยแสง

ประหยัดเวลาและมีประสิทธิภาพ: รองรับการตรวจจับแบบเรียลไทม์ขนาดใหญ่ ตำแหน่งการรั่วไหลอย่างรวดเร็ว ไม่จำเป็นต้องขัดจังหวะการผลิต
การตรวจจับระยะไกล: ห่างจากพื้นที่อันตรายและซับซ้อน การทดสอบแบบไม่ทำลายแบบไม่สัมผัส โดยไม่มีแหล่งกำเนิดรังสีเพิ่มเติม
ง่ายต่อการวิเคราะห์: ภาพที่ใช้งานง่าย การจัดเก็บทันที การวิเคราะห์ที่สะดวก
การตรวจสอบมัลติฟังก์ชั่น: สามารถตรวจจับก๊าซได้หลากหลายพร้อมฟังก์ชั่นการวัดอุณหภูมิระยะไกลที่ยอดเยี่ยม

2. หลักการทำงานของการถ่ายภาพก๊าซด้วยแสง

การถ่ายภาพก๊าซด้วยแสงเป็นเทคโนโลยีอินฟราเรดประเภทหนึ่งที่สามารถมองเห็นก๊าซอุตสาหกรรมที่มองไม่เห็น

หลังจากดูดซับรังสีอินฟราเรดที่ความยาวคลื่นเฉพาะแล้ว ความแตกต่างของรังสีอินฟราเรดจะทำให้เกิดระหว่างก๊าซกับพื้นหลัง

เครื่องตรวจจับอินฟราเรดตรวจจับการรั่วไหลของก๊าซที่มีตัวกรองแถบความถี่แคบในตัวจะรับแถบอินฟราเรดใกล้กับจุดสูงสุดในการดูดกลืนรังสีอินฟราเรดของก๊าซเท่านั้น และสามารถแปลงก๊าซเป็นภาพอินฟราเรดที่มองเห็นได้ผ่านความแตกต่างของรังสีระหว่างก๊าซและพื้นหลัง
