กล้องระบายความร้อนด้วยแก๊สออปติคอล MWIR RS058 สำหรับการแสดง VOCs ที่มองไม่เห็น
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xการทำงาน | การตรวจจับการรั่วไหลของแก๊ส | ไครโอคูลเลอร์ | RS058 |
---|---|---|---|
ความละเอียดของเครื่องตรวจจับ | 320x256 | ขนาดพิกเซล | 30μm |
สพธอ | ≤15mK | ช่วงสเปกตรัม | 3.2±0.1~3.5±0.1μm |
แสงสูง | RS058 MWIR Cooled Camera,Invisible VOCs MWIR Cooled Camera |

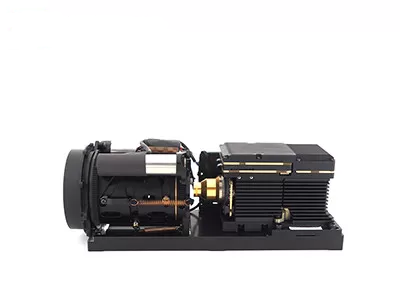

MWIR Cooled Optical Gas Imaging Camera RS058 สำหรับการแสดงภาพ VOCs ที่มองไม่เห็น
320x256 / 30μm MWIR กล้องถ่ายภาพก๊าซออปติคัลระบายความร้อนสำหรับการแสดงภาพการรั่วไหลของก๊าซ
ด้วยวงจรประมวลผลสัญญาณประสิทธิภาพสูงและอัลกอริธึมการประมวลผลภาพขั้นสูง โมดูลระบายความร้อน GAS330 สำหรับการตรวจจับการรั่วไหลของก๊าซได้รับการพัฒนาบนพื้นฐานของเครื่องตรวจจับอินฟราเรดระบายความร้อนด้วยคลื่นกลาง HgCdTeด้วยการใช้เทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรด GAS330 สามารถมองเห็นก๊าซ VOCs (สารประกอบอินทรีย์ระเหยง่าย) ที่ไม่สามารถมองเห็นได้ด้วยตาเปล่ามีประสิทธิภาพในการตรวจจับการรั่วไหลของ VOCs ในกระบวนการผลิตและการขนส่งขององค์กรปิโตรเคมี และมีประโยชน์ในการใช้งานที่ยอดเยี่ยมในการผลิตด้านความปลอดภัย การดูแลด้านการคุ้มครองสิ่งแวดล้อม การประหยัดต้นทุน
การตรวจจับความไวสูง
• เครื่องตรวจจับอินฟราเรดความไวสูง NETD≤15mK
• ค่อนข้างมีประสิทธิภาพในการใช้ความเข้มข้นของก๊าซต่ำและการไหลของก๊าซช้า
• การตรวจจับก๊าซ VOCs แบบไม่สัมผัสระยะไกลรวมถึงอัลเคน อัลคีน แอลกอฮอล์ เบนซีน คีโตน ฯลฯ
ประสิทธิภาพที่เหนือกว่า
• อัลกอริธึมการประมวลผลภาพการตรวจจับก๊าซระดับมืออาชีพ
• มีเลนส์หลากหลาย FOV และฉากเพิ่มเติม
บูรณาการง่าย
• อินเตอร์เฟสเอาต์พุตภาพ Cameralink/DVP/USB/ GIG-E เพื่อการรวมเข้ากับกล้องถ่ายภาพความร้อนอย่างรวดเร็ว
แบบอย่าง | GAS330 |
ประสิทธิภาพของเครื่องตรวจจับ IR | |
ปณิธาน | 320x256 |
สนามพิกเซล | 30μm |
ไครโอคูลเลอร์ | RS058 |
ช่วงสเปกตรัม | 3.2μm±0.1μm~3.5μm±0.1μm เมกะวัตต์ |
เวลาทำความเย็น (20°C) | ≤8นาที |
สุทธิ (20°C) | ≤15mK |
การประมวลผลภาพ | |
อัตราเฟรม | 30Hz |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ×1/×2/×4 |
ทิศทางของภาพ | พลิกแนวนอน/แนวตั้ง/แนวทแยง |
อัลกอริทึมรูปภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | J30JZ 25พิน |
วิดีโออะนาล็อก | เพื่อน |
วิดีโอดิจิทัล | 16 บิต RAW/YUV: เอาต์พุต DVP/Cameralink 16 บิต |
ซิงค์ภายนอก | ซิงค์เฟรมภายนอก: ระดับ RS422 |
การสื่อสาร | RS422, 115200bps |
พาวเวอร์ซัพพลาย | 20~28VDC |
การใช้พลังงานที่เสถียร | 12W |
ขนาด (มม.) | 155×67×80 |
น้ำหนัก | ≤900g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: การขนส่งความเร็วสูงที่ติดตั้งบนยานพาหนะ GJB การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง ครั้งละ 3 ครั้ง |
เลนส์ออปติคัล | |
เลนส์เสริม | ซูมคงที่: 23 มม./F1.5;55 มม./F1.5 |
กล้องถ่ายภาพความร้อนตรวจจับการรั่วไหลของก๊าซ GAS330 ใช้สำหรับมองเห็น VOCs ที่มองไม่เห็น (สารประกอบอินทรีย์ระเหยง่าย) และตรวจจับการรั่วไหลของก๊าซ เช่น มีเทน อีเทน โพรเพน บิวเทน เพนเทน เฮกเซน เฮปเทน ออกเทน เอทิลีน โพรพิลีน ไอโซพรีน เมทานอล ,เอทานอล,บิวทาโนน,เบนซีน,โทลูอีน,ไซลีน,เอทิลเบนซีน เป็นต้น
1. ข้อดีของการถ่ายภาพด้วยแก๊สด้วยแสง
ประหยัดเวลาและมีประสิทธิภาพ: รองรับการตรวจจับแบบเรียลไทม์ขนาดใหญ่ ตำแหน่งการรั่วไหลอย่างรวดเร็ว ไม่จำเป็นต้องขัดจังหวะการผลิต
การตรวจจับระยะไกล: ห่างจากพื้นที่อันตรายและซับซ้อน การทดสอบแบบไม่ทำลายแบบไม่สัมผัส โดยไม่มีแหล่งกำเนิดรังสีเพิ่มเติม
ง่ายต่อการวิเคราะห์: ภาพที่ใช้งานง่าย การจัดเก็บทันที การวิเคราะห์ที่สะดวก
การตรวจสอบมัลติฟังก์ชั่น: สามารถตรวจจับก๊าซได้หลากหลายพร้อมฟังก์ชั่นการวัดอุณหภูมิระยะไกลที่ยอดเยี่ยม
2. หลักการทำงานของการถ่ายภาพก๊าซด้วยแสง
การถ่ายภาพก๊าซด้วยแสงเป็นเทคโนโลยีอินฟราเรดประเภทหนึ่งที่สามารถมองเห็นก๊าซอุตสาหกรรมที่มองไม่เห็น
หลังจากดูดซับรังสีอินฟราเรดที่ความยาวคลื่นเฉพาะแล้ว ความแตกต่างของรังสีอินฟราเรดจะทำให้เกิดระหว่างก๊าซกับพื้นหลัง
เครื่องตรวจจับอินฟราเรดตรวจจับการรั่วไหลของก๊าซที่มีตัวกรองแถบความถี่แคบในตัวจะรับแถบอินฟราเรดใกล้กับจุดสูงสุดในการดูดกลืนรังสีอินฟราเรดของก๊าซเท่านั้น และสามารถแปลงก๊าซเป็นภาพอินฟราเรดที่มองเห็นได้ผ่านความแตกต่างของรังสีระหว่างก๊าซและพื้นหลัง
