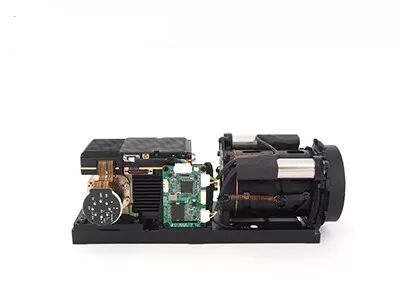

MCT MWIR Cooled Thermal Module 15μm 640x512 สำหรับโหลดเซ็นเซอร์หลายตัว

โมดูลระบายความร้อน MCT MWIR ขนาด 640x512 / 15μm สำหรับ น้ำหนักบรรทุกเซ็นเซอร์หลายตัว

GAVIN615B เป็นโมดูลสร้างภาพความร้อนกลางคลื่นแบบระบายความร้อนที่พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับ IR IR HgCdTe MWIR ขนาด 640x512 / 15µm พร้อมเครื่องทำความเย็นแบบ RS046 อุปกรณ์อิเล็กทรอนิกส์ฮาร์ดแวร์และอัลกอริทึมการประมวลผลภาพต่างๆ ได้ถูกฝังไว้แล้วเพื่อนำเสนอภาพความร้อนที่คมชัด

GAVIN615B กำหนดค่าด้วยเครื่องทำความเย็นแบบ RS046 มีขนาดกะทัดรัดมาก โดยวัดขนาดได้ 125x92x67 มม. และมีน้ำหนักน้อยกว่า 650 กรัมใช้พลังงานอย่างเสถียรเพียง 12 วัตต์ด้วยอินเทอร์เฟซ cameralink มาตรฐานอุตสาหกรรม กล้องอินฟราเรดหรือผู้ประกอบระบบสามารถออกแบบหรือรวมกล้องที่สมบูรณ์ของตนเองได้อย่างง่ายดายโดยใช้โมดูลสร้างภาพความร้อน GAVIN615B

- ความไวสูง NETD≤20mK

- การตรวจจับระยะไกล

- อัตราเฟรมที่ปรับได้

- บูรณาการเข้ากับระบบได้ง่าย

โมดูลกล้องอินฟราเรดความร้อน GAVIN615B มีการใช้งานอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล, ระบบเพิ่มประสิทธิภาพการมองเห็นการบิน, น้ำหนักบรรทุกหลายเซ็นเซอร์ เป็นต้น

1. ข้อดีของการถ่ายภาพด้วยแก๊สด้วยแสง

ประหยัดเวลาและมีประสิทธิภาพ: รองรับการตรวจจับแบบเรียลไทม์ขนาดใหญ่ ตำแหน่งการรั่วไหลอย่างรวดเร็ว ไม่จำเป็นต้องขัดจังหวะการผลิต
การตรวจจับระยะไกล: ห่างจากพื้นที่อันตรายและซับซ้อน การทดสอบแบบไม่ทำลายแบบไม่สัมผัส โดยไม่มีแหล่งกำเนิดรังสีเพิ่มเติม
ง่ายต่อการวิเคราะห์: ภาพที่ใช้งานง่าย การจัดเก็บทันที การวิเคราะห์ที่สะดวก
การตรวจสอบมัลติฟังก์ชั่น: สามารถตรวจจับก๊าซได้หลากหลายพร้อมฟังก์ชั่นการวัดอุณหภูมิระยะไกลที่ยอดเยี่ยม

2. หลักการทำงานของการถ่ายภาพก๊าซด้วยแสง

การถ่ายภาพก๊าซด้วยแสงเป็นเทคโนโลยีอินฟราเรดประเภทหนึ่งที่สามารถมองเห็นก๊าซอุตสาหกรรมที่มองไม่เห็น

หลังจากดูดซับรังสีอินฟราเรดที่ความยาวคลื่นเฉพาะแล้ว ความแตกต่างของรังสีอินฟราเรดจะทำให้เกิดระหว่างก๊าซกับพื้นหลัง

เครื่องตรวจจับอินฟราเรดตรวจจับการรั่วไหลของก๊าซที่มีตัวกรองแถบความถี่แคบในตัวจะรับแถบอินฟราเรดใกล้กับจุดสูงสุดในการดูดกลืนรังสีอินฟราเรดของก๊าซเท่านั้น และสามารถแปลงก๊าซเป็นภาพอินฟราเรดที่มองเห็นได้ผ่านความแตกต่างของรังสีระหว่างก๊าซและพื้นหลัง
