MWIR Cooled Thermal Module 640x512 15μM สำหรับระบบ Electro Optical Infrared
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ปณิธาน | 640x512/15μm | สพธอ | ≤20mK |
|---|---|---|---|
| ช่วงสเปกตรัม | 3.7~4.8μm เมกะวัตต์ | อัตราเฟรม | 50Hz/100Hz |
| ขนาด | 125x92x67มม | น้ำหนัก | ≤650g |
| แสงสูง | ระบบอิเล็กโทรออปติคัลอินฟราเรดโมดูล MWIR,MWIR โมดูลระบายความร้อนด้วยความร้อน 15uM |
||
รายละเอียดสินค้า

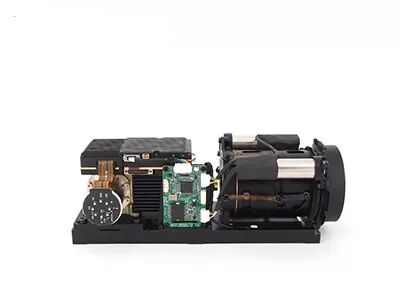

MWIR Cooled Thermal Module 640x512 / 15μM สำหรับระบบ Electro Optical Infrared
รายละเอียดสินค้า
GAVIN615B เป็นโมดูลสร้างภาพความร้อนกลางคลื่นแบบระบายความร้อนที่พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับ IR IR HgCdTe MWIR ขนาด 640x512 / 15µm พร้อมเครื่องทำความเย็นแบบ RS046 อุปกรณ์อิเล็กทรอนิกส์ฮาร์ดแวร์และอัลกอริทึมการประมวลผลภาพต่างๆ ได้ถูกฝังไว้แล้วเพื่อนำเสนอภาพความร้อนที่คมชัด
GAVIN615B กำหนดค่าด้วยเครื่องทำความเย็นแบบ RS046 มีขนาดกะทัดรัดมาก โดยวัดขนาดได้ 125x92x67 มม. และมีน้ำหนักน้อยกว่า 650 กรัมใช้พลังงานอย่างเสถียรเพียง 12 วัตต์ด้วยอินเทอร์เฟซ cameralink มาตรฐานอุตสาหกรรม กล้องอินฟราเรดหรือผู้ประกอบระบบสามารถออกแบบหรือรวมกล้องที่สมบูรณ์ของตนเองได้อย่างง่ายดายโดยใช้โมดูลสร้างภาพความร้อน GAVIN615B
คุณสมบัติหลัก
- ความไวสูง NETD≤20mK
- การตรวจจับระยะไกล
- อัตราเฟรมที่ปรับได้
- บูรณาการเข้ากับระบบได้ง่าย
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | GAVIN615B |
| ประสิทธิภาพของเครื่องตรวจจับ IR | |
| ปณิธาน | 640x512 |
| สนามพิกเซล | 15μm |
| ไครโอคูลเลอร์ | RS046 |
| ช่วงสเปกตรัม | 3.7μm～4.8μm เมกะวัตต์ |
| เวลาทำความเย็น (20°C) | ≤7นาที |
| สุทธิ (20°C) | ≤20mK |
| การประมวลผลภาพ | |
| อัตราเฟรม | 50Hz/100Hz |
| โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
| ซูมแบบดิจิตอล | ×1/×2/×4 |
| ทิศทางของภาพ | พลิกแนวนอน/แนวตั้ง/แนวทแยง |
| อัลกอริทึมรูปภาพ | NUC/AGC/IDE |
| ข้อกำหนดทางไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | J30JZ 25พิน |
| วิดีโออะนาล็อก | เพื่อน |
| วิดีโอดิจิทัล | 16 บิต RAW/YUV: เอาต์พุต DVP/Cameralink 16 บิต |
| ซิงค์ภายนอก | ซิงค์เฟรมภายนอก: ระดับ RS422 |
| การสื่อสาร | RS422, 115200bps |
| พาวเวอร์ซัพพลาย | 20~28VDC |
| การใช้พลังงานที่เสถียร | 12W |
| ขนาด (มม.) | 125×92×67 |
| น้ำหนัก | ≤650g |
| อุณหภูมิในการทำงาน | -40°C ~ +60°C |
| ขนาดการสั่นสะเทือน | การสั่นสะเทือน: การขนส่งความเร็วสูงที่ติดตั้งบนยานพาหนะ GJB การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง ครั้งละ 3 ครั้ง |
| เลนส์ออปติคัล | |
| เลนส์เสริม | ซูมต่อเนื่อง 60~240มม./F4 15~300มม./F4 21~420มม./F4 35~690มม./F4 |
การประยุกต์ใช้ในอุตสาหกรรม
โมดูลกล้องอินฟราเรดความร้อน GAVIN615B มีการใช้งานอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล, ระบบเพิ่มประสิทธิภาพการมองเห็นการบิน, น้ำหนักบรรทุกหลายเซ็นเซอร์ เป็นต้น
โซลูชันการถ่ายภาพความร้อนแบบระบายความร้อนด้วยความเย็น
เกี่ยวกับ Global Sensor Technology
คำถามที่พบบ่อย
1. หลักการทำงานของการถ่ายภาพก๊าซด้วยแสง
กล้องถ่ายภาพก๊าซแบบออปติคัลสามารถตรวจจับก๊าซได้อย่างรวดเร็วโดยไม่ต้องหยุดสายการผลิตชั่วคราว โดยระบุความแตกต่างของรังสีอินฟราเรดระหว่างก๊าซกับพื้นหลัง และแสดงภาพก๊าซว่ามีการรั่วไหลหรือไม่ และระบุตำแหน่งแหล่งที่มาของการรั่วไหลได้อย่างแม่นยำ
2. การประยุกต์ใช้การถ่ายภาพด้วยแก๊สด้วยแสง
การพัฒนาและการผสานรวมโซลูชันการถ่ายภาพก๊าซออปติคัลที่ใช้เครื่องตรวจจับอินฟราเรดและโมดูลความร้อน GST ได้เติบโตเต็มที่และถูกนำไปใช้อย่างกว้างขวางในอุตสาหกรรมต่างๆ เพื่อแก้ปัญหาการรั่วไหลของก๊าซต่างๆ สำหรับลูกค้า เช่น ปิโตรเลียม ก๊าซธรรมชาติ อุตสาหกรรมเคมี พลังงานไฟฟ้า และการปกป้องสิ่งแวดล้อม ติดตามและมีส่วนร่วมอย่างมากในการปกป้องสิ่งแวดล้อม การอนุรักษ์พลังงาน การผลิตที่ปลอดภัย และอาชีวอนามัย
