การผสานรวมที่รวดเร็ว แกนกล้อง IR ที่ระบายความร้อนด้วยความเย็น EYAS1212 เมกะพิกเซล 1280x1024 / 12μM
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 1280x1024 | สนามพิกเซล | 12μm |
---|---|---|---|
สพธอ | ≤20mK | ช่วงสเปกตรัม | 3.7~4.8μm เมกะวัตต์ |
ขนาด | 149x58.5x71มม | อัตราเฟรม | ปรับได้ 1 ~ 100Hz |
แสงสูง | ระบายความร้อนด้วย IR Camera Core 12uM,EYAS1212 IR Camera Core |

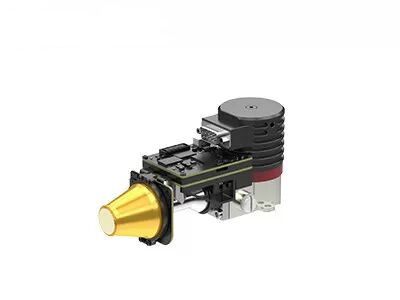

การผสานรวมอย่างรวดเร็ว แกนกล้อง IR ที่ระบายความร้อนด้วยความเย็น EYAS1212 เมกะพิกเซล 1280x1024 / 12μM
EYAS1212 เป็นโมดูลอินฟราเรดระบายความร้อนด้วยอะนาล็อก-ดิจิตอลความละเอียดสูงที่ใช้รูปแบบ 1280x1024 12μm pitch IR FPA
โมดูล AD นี้ประกอบด้วยบอร์ดระยะใกล้ที่ให้เวลา FPA และอุปกรณ์จ่ายไฟที่ละเอียดอ่อนนอกจากนี้ อินเทอร์เฟซ Camera Link ยังส่งข้อมูลดิบ 16 บิต ซึ่งช่วยลดความยุ่งยากในการรวมเครื่องตรวจจับเข้ากับระบบ
ดังนั้น โมดูล EYAS1212 AD ช่วยให้ลูกค้า OEM สามารถดำเนินการทดสอบการยอมรับอย่างรวดเร็วกับเครื่องตรวจจับอินฟราเรดระบายความร้อน GST C1212M 1280x1024 / 12μm เริ่มต้นการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลอินฟราเรดระบายความร้อนหรือกล้องความร้อนอินฟราเรดที่สมบูรณ์หรือระบบที่อิงตามความเย็น เครื่องตรวจจับอินฟราเรด
Global Sensor Technology เป็นซัพพลายเออร์ของเซ็นเซอร์ตรวจจับอินฟราเรดและแกนกล้องจับความร้อน OEMเรามีประสบการณ์มากกว่า 10 ปีในอุตสาหกรรมการถ่ายภาพความร้อนด้วยอินฟราเรดเรามีทีมบริการหลังการขายมืออาชีพเพื่อให้คำตอบแก่ลูกค้าอย่างมืออาชีพสำหรับคำถามหรือปัญหาใด ๆ โปรดติดต่อเราได้ตลอดเวลา เราจะตอบคุณในครั้งแรก
- ง่ายต่อการพัฒนาและบูรณาการ
- อินเทอร์เฟซ Cameralink เอาต์พุตข้อมูลดิบ 16 บิต, การควบคุมพอร์ตอนุกรม
- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ
- 5V แหล่งจ่ายเดียว
- ความสามารถในการจับเป้าหมายที่เคลื่อนที่ด้วยความเร็วสูง
แบบอย่าง | EYAS1212 |
ประสิทธิภาพของเครื่องตรวจจับ IR | |
ปณิธาน | 1280x1024 |
สนามพิกเซล | 12μm |
ไครโอคูลเลอร์ | RS058F |
ช่วงสเปกตรัม | 3.7μm~4.8μm เมกะวัตต์ |
เวลาทำความเย็น (25°C) | ≤6นาที |
NETD ที่เหมาะสมที่สุด (20°C) | ≤20mK |
โหมดการทำงาน | |
อัตราเฟรม | ปรับได้ 1 ~ 100Hz |
โหมดการทำงาน | ภาพรวม;โหมดบูรณาการ ITR/IWR;โหมด Windows;ต่อต้านการบาน |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60พิน |
วิดีโอดิจิทัล | Cameralink: ส่งออกข้อมูลดิบ 16 บิต |
ซิงค์ภายนอก | CC1: INT/เฟรมซิงค์ภายนอก;CC2: MC ซิงค์ภายนอก |
การสื่อสาร | พอร์ตอนุกรมของ Cameralink: TFG+/-, TC+/-;9600bps |
พาวเวอร์ซัพพลาย | แผงสร้างภาพ 1 ช่อง: 5V ไครโอคูลเลอร์ 1 ช่อง: 24V |
การใช้พลังงานที่เสถียร | 9ว |
ขนาด (มม.) | 149×58.5×71 |
น้ำหนัก | ≤680g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: การขนส่งความเร็วสูงที่ติดตั้งบนยานพาหนะ GJB การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง ครั้งละ 3 ครั้ง |
โมดูลถ่ายภาพความร้อน EYAS1212 ถูกนำมาใช้อย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล, ระบบเพิ่มประสิทธิภาพการมองเห็นในการบิน, น้ำหนักบรรทุกหลายเซ็นเซอร์ เป็นต้น
1. ข้อดีของการถ่ายภาพด้วยแก๊สด้วยแสง
ประหยัดเวลาและมีประสิทธิภาพ: รองรับการตรวจจับแบบเรียลไทม์ขนาดใหญ่ ตำแหน่งการรั่วไหลอย่างรวดเร็ว ไม่จำเป็นต้องขัดจังหวะการผลิต
การตรวจจับระยะไกล: ห่างจากพื้นที่อันตรายและซับซ้อน การทดสอบแบบไม่ทำลายแบบไม่สัมผัส โดยไม่มีแหล่งกำเนิดรังสีเพิ่มเติม
ง่ายต่อการวิเคราะห์: ภาพที่ใช้งานง่าย การจัดเก็บทันที การวิเคราะห์ที่สะดวก
การตรวจสอบมัลติฟังก์ชั่น: สามารถตรวจจับก๊าซได้หลากหลายพร้อมฟังก์ชั่นการวัดอุณหภูมิระยะไกลที่ยอดเยี่ยม
2. หลักการทำงานของการถ่ายภาพก๊าซด้วยแสง
การถ่ายภาพก๊าซด้วยแสงเป็นเทคโนโลยีอินฟราเรดประเภทหนึ่งที่สามารถมองเห็นก๊าซอุตสาหกรรมที่มองไม่เห็น
หลังจากดูดซับรังสีอินฟราเรดที่ความยาวคลื่นเฉพาะแล้ว ความแตกต่างของรังสีอินฟราเรดจะทำให้เกิดระหว่างก๊าซกับพื้นหลัง
เครื่องตรวจจับอินฟราเรดตรวจจับการรั่วไหลของก๊าซที่มีตัวกรองแถบความถี่แคบในตัวจะรับแถบอินฟราเรดใกล้กับจุดสูงสุดในการดูดกลืนรังสีอินฟราเรดของก๊าซเท่านั้น และสามารถแปลงก๊าซเป็นภาพอินฟราเรดที่มองเห็นได้ผ่านความแตกต่างของรังสีระหว่างก๊าซและพื้นหลัง
