การผสานรวมอย่างรวดเร็ว MCT MWIR โมดูลระบายความร้อนที่ระบายความร้อนลงในโดรน 50Hz/100Hz

  • Fast Integration MCT MWIR Cooled Thermal Module Into Drones 50Hz/100Hz
สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น GAVIN615B
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 640x512/15μm สพธอ ≤20mK
ช่วงสเปกตรัม 3.7~4.8μm เมกะวัตต์ อัตราเฟรม 50Hz/100Hz
ขนาด 125x92x67มม น้ำหนัก ≤650g
แสงสูง

ระบายความร้อนด้วยโมดูลระบายความร้อนลงในโดรน MWIR ระบายความร้อนด้วยโมดูลระบายความร้อน 100Hz

,

MWIR Cooled Thermal Module 100Hz
ฝากข้อความ
รายละเอียดสินค้า

การผสานรวมอย่างรวดเร็ว MCT MWIR โมดูลระบายความร้อนที่ระบายความร้อนลงในโดรน 640x512 15μM

รายละเอียดสินค้า

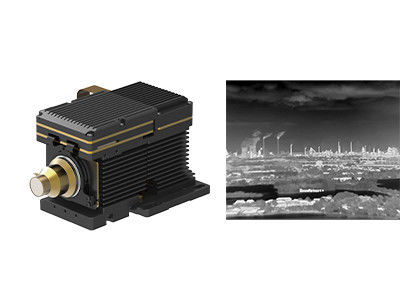

GAVIN615B เป็นโมดูลสร้างภาพความร้อนกลางคลื่นแบบระบายความร้อนที่พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับ IR IR HgCdTe MWIR ขนาด 640x512 / 15µm พร้อมเครื่องทำความเย็นแบบ RS046 อุปกรณ์อิเล็กทรอนิกส์ฮาร์ดแวร์และอัลกอริทึมการประมวลผลภาพต่างๆ ได้ถูกฝังไว้แล้วเพื่อนำเสนอภาพความร้อนที่คมชัด



GAVIN615B กำหนดค่าด้วยเครื่องทำความเย็นแบบ RS046 มีขนาดกะทัดรัดมาก โดยวัดขนาดได้ 125x92x67 มม. และมีน้ำหนักน้อยกว่า 650 กรัมใช้พลังงานอย่างเสถียรเพียง 12 วัตต์ด้วยอินเทอร์เฟซ cameralink มาตรฐานอุตสาหกรรม กล้องอินฟราเรดหรือผู้ประกอบระบบสามารถออกแบบหรือรวมกล้องที่สมบูรณ์ของตนเองได้อย่างง่ายดายโดยใช้โมดูลสร้างภาพความร้อน GAVIN615B



มีเลนส์ซูมต่อเนื่องหลายแบบให้ลูกค้าเลือก: 60~240mm/F4;15~300มม./F4;21~420mm/F4;35~690mm/F4 ซึ่งเหมาะสำหรับการตรวจสอบระยะไกล

คุณสมบัติหลัก



- ความไวสูง NETD≤20mK

- การตรวจจับระยะไกล

- อัตราเฟรมที่ปรับได้

- บูรณาการเข้ากับระบบได้ง่าย



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง GAVIN615B
ประสิทธิภาพของเครื่องตรวจจับ IR
ปณิธาน 640x512
สนามพิกเซล 15μm
ไครโอคูลเลอร์ RS046
ช่วงสเปกตรัม 3.7μm～4.8μm เมกะวัตต์
เวลาทำความเย็น (20°C) ≤7นาที
สุทธิ (20°C) ≤20mK
การประมวลผลภาพ
อัตราเฟรม 50Hz/100Hz
โหมดลดแสง เชิงเส้น/ฮิสโตแกรม/ผสม
ซูมแบบดิจิตอล ×1/×2/×4
ทิศทางของภาพ พลิกแนวนอน/แนวตั้ง/แนวทแยง
อัลกอริทึมรูปภาพ NUC/AGC/IDE
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน J30JZ 25พิน
วิดีโออะนาล็อก เพื่อน
วิดีโอดิจิทัล 16 บิต RAW/YUV: เอาต์พุต DVP/Cameralink 16 บิต
ซิงค์ภายนอก ซิงค์เฟรมภายนอก: ระดับ RS422
การสื่อสาร RS422, 115200bps
พาวเวอร์ซัพพลาย 20~28VDC
การใช้พลังงานที่เสถียร 12W
ขนาด (มม.) 125×92×67
น้ำหนัก ≤650g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: การขนส่งความเร็วสูงที่ติดตั้งบนยานพาหนะ GJB
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง ครั้งละ 3 ครั้ง
เลนส์ออปติคัล
เลนส์เสริม ซูมต่อเนื่อง
60~240มม./F4
15~300มม./F4
21~420มม./F4
35~690มม./F4



การประยุกต์ใช้ในอุตสาหกรรม



โมดูลกล้องอินฟราเรดความร้อน GAVIN615B มีการใช้งานอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล, ระบบเพิ่มประสิทธิภาพการมองเห็นการบิน, น้ำหนักบรรทุกหลายเซ็นเซอร์ เป็นต้น



การผสานรวมอย่างรวดเร็ว MCT MWIR โมดูลระบายความร้อนที่ระบายความร้อนลงในโดรน 50Hz/100Hz 0



เกี่ยวกับ GST อินฟราเรด



การผสานรวมอย่างรวดเร็ว MCT MWIR โมดูลระบายความร้อนที่ระบายความร้อนลงในโดรน 50Hz/100Hz 1

คำถามที่พบบ่อย



1. การประยุกต์ใช้ LWIR, MWIR/LWIR Duel-color Cooled Infrared Detector



ในเทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรด เครื่องตรวจจับความร้อนแบบคลื่นยาวสามารถทะลุทะลวงผ่านชั้นบรรยากาศที่มีฝุ่นละอองได้สูง ไม่ถูกรบกวนจากผลกระทบจากแสงแดดและการสะท้อนแสงคุณภาพของภาพที่โดดเด่นสามารถรับได้ในสภาพแวดล้อมที่ซับซ้อนต่างๆ เช่น การขับขี่ยานพาหนะในบรรยากาศที่มีฝุ่นมาก เรือแล่นบนน้ำพร้อมแสงสะท้อน และเครื่องบินกำลังบินผ่านเมฆ



เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยสีสองสีรวมข้อดีของการตรวจจับคลื่นกลางและคลื่นยาวไว้ในชุดเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนชุดเดียว ซึ่งสามารถดำเนินการสร้างภาพประสิทธิภาพสูงในแถบคลื่นคู่ได้พร้อมกัน ช่วยลดอัตราการเตือนที่ผิดพลาดได้อย่างมากสามารถใช้สำหรับการตรวจจับพื้นหลังที่ซับซ้อนและการตรวจสอบเป้าหมายที่เคลื่อนที่ด้วยความเร็วสูง
