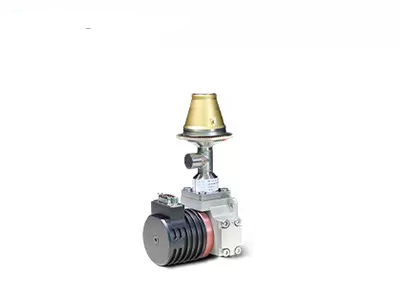

1280x1024 12μm เครื่องตรวจจับอินฟราเรด FPA ที่เย็น 18mK ความรู้สึกสูง

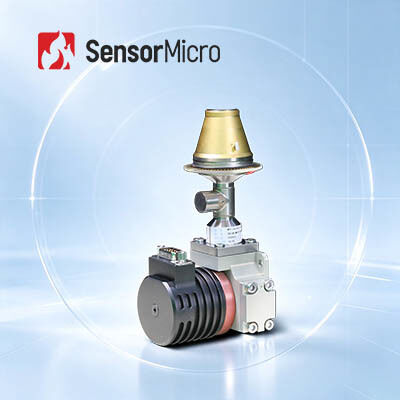

  • 1280x1024 12μm Cooled FPA Infrared Detector 18mK High Sensitivity Integrated Dewar Cooler Assembly
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น C1212M
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 1280x1024/12μm สุทธิ 18mK (F2/F4)
ช่วงสเปกตรัม 3.7~4.8μm เมกะวัตต์ อุณหภูมิในการทำงาน -45°C~+71°C
พาวเวอร์ซัพพลาย 24V DC สูงสุด อัตราเฟรม 100เฮิร์ต
เน้น

เครื่องตรวจจับ FPA ระบายความร้อน 1280x1024

,

24VDC เครื่องตรวจจับ FPA ระบายความร้อน

,

เมกะพิกเซล MWIR เครื่องตรวจจับ FPA
ฝากข้อความ
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์

เครื่องตรวจจับอินฟราเรด C1212M MWIR MCT FPA ให้ความละเอียดสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง มีพิกเซลมากกว่าผลิตภัณฑ์ 640×512 แบบดั้งเดิมถึงสี่เท่าในพื้นที่ภาพที่ใช้งานเท่ากัน ขนาดพิกเซลที่ลดลง 12 µm ให้ความละเอียดเชิงพื้นที่ที่ดีขึ้น และเข้ากันได้กับเลนส์ออปติคัลที่สั้นกว่าเพื่อให้ได้ภารกิจระยะเดียวกัน เครื่องตรวจจับอินฟราเรดแบบเย็น C1212M เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่ต้องการประสิทธิภาพระยะไกลที่เหนือกว่าและการจดจำภาพที่มีรายละเอียด

คุณสมบัติหลัก
ประสิทธิภาพที่โดดเด่น
  • ความละเอียดสูง 1280×1024 สำหรับมุมมองที่กว้างขึ้นและระยะการตรวจจับที่ไกลขึ้น
  • ขนาดพิกเซล 12 µm เพื่อปรับปรุงความละเอียดเชิงพื้นที่
ภาพคมชัด
  • ความไวสูง โดยมี NETD ทั่วไปต่ำถึง 18 mK
  • ความสม่ำเสมอที่ดี ด้วยอัตราพิกเซลที่มีประสิทธิภาพมากกว่า 99.5%
ออกแบบสำหรับการใช้งานเฉพาะ
  • สามารถปรับแต่ง F-number ได้
  • รับประกันการจัดหาอย่างต่อเนื่อง
ข้อมูลจำเพาะของผลิตภัณฑ์
รุ่น เครื่องตรวจจับอินฟราเรดแบบเย็น C1212M HD MWIR
วัสดุไวแสง MCT
ความละเอียด 1280×1024
ขนาดพิกเซล 12 µm
การตอบสนองสเปกตรัม 3.7 µm ± 0.2 µm ～ 4.8 µm ± 0.2 µm
โหมดการทำงาน Snapshot; โหมดการรวม ITR/IWR; โหมด Windows; ป้องกันแสงจ้า
ความจุประจุ 6.75 Me⁻ / 4.8 Me⁻ (ITR); 5.25 Me⁻ / 3.3 Me⁻ (IWR)
ช่วงไดนามิก โหมด ITR ≥ 80 dB; โหมด IWR ≥ 76 dB
ช่องสัญญาณออก 4 หรือ 8 ช่อง; สูงสุด 20 MHz ต่อช่องสัญญาณออก
อัตราเฟรมสูงสุด 100 Hz
NETD ทั่วไป 18 mK (F2/F4)
อัตราพิกเซลที่มีประสิทธิภาพ ≥ 99.5%
ความไม่สม่ำเสมอของการตอบสนอง ≤ 8%
Cryocooler ที่กำหนดค่าได้ RS058F LS734
ประเภท Cryocooler Rotary Stirling Cryocooler Linear Stirling Cryocooler
การใช้พลังงานคงที่ (23 ℃) ≤ 7 W ≤ 10 W
การใช้พลังงานสูงสุด (71 ℃) ≤ 17 W ≤ 45 W
แหล่งจ่ายไฟ 24 V DC 24 V DC
เวลาทำความเย็น (23 ℃) ≤ 6 min ≤ 4 min
ขนาดสูงสุด (มม.) 149 × 58.5 × 71 Compressor Φ46 × 122
Dewar Φ55 × 119
น้ำหนัก (ก.) ≤ 600 ≤ 1200
อุณหภูมิการทำงาน -45 ℃ ～ +71 ℃
การใช้งานในอุตสาหกรรม

เครื่องตรวจจับอินฟราเรดแบบเย็นด้วยความเย็น C1212M MWIR ถูกนำมาใช้อย่างแพร่หลายในหลายสาขา รวมถึงการทดสอบแบบไม่ทำลาย (NDT) การเฝ้าระวังสิ่งแวดล้อม การเฝ้าระวังระยะไกล และการวิจัยทางวิทยาศาสตร์

ข้อได้เปรียบของเรา

SensorMicro เป็นหนึ่งในบริษัทแรกๆ ของจีนที่วิจัยเครื่องตรวจจับอินฟราเรดแบบเย็นชนิด Type-II superlattice (T2SL) ที่ใช้พลวง เป็นผู้บุกเบิกการผลิตจำนวนมากและการประยุกต์ใช้ทางวิศวกรรมของเครื่องตรวจจับดังกล่าวในประเทศ ด้วยความสามารถที่ได้รับการพิสูจน์แล้วในการวิจัยและพัฒนาและการผลิตอุปกรณ์ขั้นสูงระดับไฮเอนด์ รวมถึง MWIR, LWIR, อาร์เรย์ขนาดใหญ่ และเครื่องตรวจจับอุณหภูมิการทำงานสูง (HOT)

คำถามที่พบบ่อย
1. รังสีอินฟราเรดคืออะไร?

เมื่อพูดถึงการถ่ายภาพความร้อนด้วยอินฟราเรด สิ่งแรกที่ต้องพิจารณาคือรังสีอินฟราเรด (IR) ความยาวคลื่นของพลังงานรังสีอินฟราเรดเริ่มต้นที่ประมาณ 700 nm และขยายไปถึงประมาณ 1 mm วัตถุทุกชนิดจะปล่อยความร้อนในรูปของรังสีอินฟราเรด ซึ่งเรามองไม่เห็น เนื่องจากในสเปกตรัมแม่เหล็กไฟฟ้าทั้งหมด ตาเปล่าสามารถมองเห็นได้เฉพาะ "แสงที่มองเห็นได้" เท่านั้น

2. เครื่องถ่ายภาพความร้อนอินฟราเรดทำงานอย่างไร?

ส่วนประกอบหลักของอุปกรณ์อินฟราเรดคือเครื่องตรวจจับความร้อนอินฟราเรด ซึ่งสามารถตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยของวัตถุรอบข้างได้อย่างแม่นยำ จากนั้นจะรวบรวมข้อมูลรังสีจากวัตถุและส่งข้อมูลอุณหภูมิเพื่อสร้างภาพ โดยอาศัยข้อมูลความแตกต่างของอุณหภูมิ วัตถุยิ่งร้อนเท่าใด ก็ยิ่งปล่อยรังสีอินฟราเรดมากขึ้นเท่านั้น หากความเข้มเพียงพอ คุณจะรู้สึกได้ถึงความร้อน
