โมดูลการถ่ายภาพความร้อนความละเอียด 640x512 ด้วยการใช้พลังงานที่ต่ํามาก และขนาดเล็กสําหรับอุปกรณ์พกพา

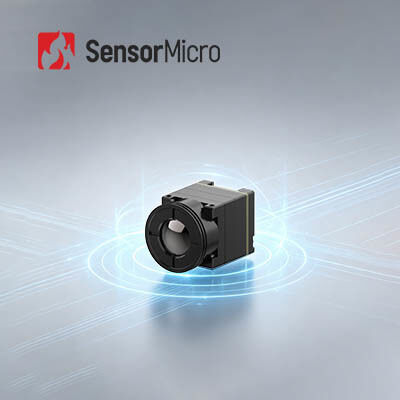

  • 640x512 Resolution Thermal Imaging Module with Ultra-Low Power Consumption and Compact Size for Portable Devices
สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น COIN612R
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน แอล/C,ที/ที
รายละเอียดสินค้า
ปณิธาน 640x512 / 12μm ความแม่นยำของอุณหภูมิ ±3°C หรือ ±3%
NETD ทั่วไป ≤40mK ช่วงอุณหภูมิ -20°C~+550°C (ปรับแต่งได้)
ช่วงสเปกตรัม 8~14ไมโครเมตร ขนาด 25.4×25.4×27.4 (พร้อมเลนส์ 9.1 มม.)
เน้น

โมดูลถ่ายภาพความร้อน 650x512

,

โมดูลถ่ายภาพความร้อน UAV Payloads

,

กล้องถ่ายภาพความร้อนแบบ Drone ในตัว
ฝากข้อความ
รายละเอียดสินค้า
โมดูลถ่ายภาพความร้อนขนาด 650x512 ที่รวมอยู่ในอุปกรณ์มองเห็นกลางคืนแบบพกพา
ภาพรวมผลิตภัณฑ์
ออกแบบมาสำหรับอุปกรณ์ถ่ายภาพความร้อนแบบพกพา แกนกล้องอินฟราเรด iTL612 PLUS มีความเป็นเลิศในการเพิ่มประสิทธิภาพ SWaP ขั้นสุดยอด โดดเด่นด้วยขนาดจิ๋วพิเศษ 17.3×17.3×24.2 มม. และน้ำหนักเบาพิเศษ 13.7±0.5 ก. (พร้อมเลนส์มาตรฐาน 9.1 มม.) ช่วยลดภาระทางโครงสร้างของอุปกรณ์ปลายทางให้เหลือน้อยที่สุด การใช้พลังงานต่ำเป็นพิเศษระดับชั้นนำของอุตสาหกรรมที่ 0.65W ช่วยลดการใช้พลังงานของอุปกรณ์ได้อย่างมีประสิทธิภาพ รองรับการทำงานที่ยาวนาน แม้จะมีขนาดกะทัดรัด แต่ก็ใช้เครื่องตรวจจับที่มีความแม่นยำสูง ApexCore 640×512/12μm และอัลกอริธึมการถ่ายภาพที่ได้รับการอัพเกรด โดยยังคงรักษาความไวต่อความร้อนสูง ≤25mK และคุณภาพการถ่ายภาพที่ชัดเจนเป็นพิเศษ การออกแบบที่ผสานรวมในระดับสูงและความเข้ากันได้ที่หลากหลายทำให้เป็นส่วนประกอบหลักในอุดมคติสำหรับระบบถ่ายภาพความร้อนน้ำหนักเบา อุปกรณ์มองเห็นตอนกลางคืนแบบพกพา และอุปกรณ์ตรวจจับขนาดจิ๋ว
คุณสมบัติหลัก
ความเบาที่ไม่มีใครเทียบได้และภาระที่น้อยที่สุด
  • ขนาดจิ๋วพิเศษ: 17.3×17.3×24.2 มม. (รวมเลนส์ 9.1 มม.)
  • น้ำหนักเบาเป็นพิเศษ: 13.7±0.5g (รวมเลนส์ 9.1 มม.)
  • การใช้พลังงานต่ำเป็นพิเศษ: ต่ำเพียง 0.65W
ขับเคลื่อนโดย ApexCore ละเอียดอ่อนและชัดเจนยิ่งขึ้น
  • พัฒนาโดยใช้เครื่องตรวจจับอินฟราเรด ApexCore เจเนอเรชันถัดไป โดยมีความไวต่อความร้อนต่ำเพียง ≤25 mK
  • ปรับปรุงด้วยอัลกอริธึมการประมวลผลภาพยุคถัดไปเพื่อภาพที่คมชัดยิ่งขึ้น
การพัฒนาที่ง่ายดายและการบูรณาการที่ราบรื่น
  • มีตัวเลือกเลนส์หลายแบบเพื่อให้เหมาะกับสถานการณ์การใช้งานที่หลากหลาย
  • รองรับอินเทอร์เฟซเอาต์พุตภาพหลายรูปแบบ: DVP8, LVDS, MIPI, USB 2.0 และ BT.656
  • เอาต์พุตข้อมูล RAW/YUV/Matrix-TEMP พร้อมการควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง iTL612PLUS
ตัวบ่งชี้เครื่องตรวจจับ IR
วัสดุที่ละเอียดอ่อน วอกซ์
ปณิธาน 640×512
ขนาดพิกเซล 12μm
การตอบสนองทางสเปกตรัม 8ไมโครเมตร ~ 14ไมโครเมตร
NETD ทั่วไป ≤25mK
การประมวลผลภาพ
อัตราเฟรมดิจิตอล 25/30เฮิร์ต/50เฮิร์ต
เวลาเริ่มต้น ≤6วินาที
วิดีโอดิจิทัล RAW/YUV/เมทริกซ์-TEMP
อัลกอริธึมรูปภาพ NUC/3DNR/DNS/DRC/EE
การแสดงภาพ 10 (สีดำร้อน/สีขาวร้อน/สีหลอก)
ไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน 30Pin_HRS อินเทอร์เฟซ: DF40C-30DP-0.4V(51)
อินเทอร์เฟซภายนอก MIPI 34Pin_Panasonic ตัวเชื่อมต่ออินเทอร์เฟซ: AXE634124
อินเตอร์เฟซการสื่อสาร TTL-232/USB2.0
อินเตอร์เฟซวิดีโอดิจิตอล DVP8/LVDS/MIPI/USB2.0/BT.656
แรงดันไฟฟ้า 4.2-5.5V
การใช้พลังงานโดยทั่วไป 0.65W
เครื่องกล
ขนาด (รวมเลนส์) 17.3×17.3×24.2 (เลนส์ 9.1 มม.)
17.3×17.3×30.2 (เลนส์ 13 มม.)
17.3×17.3×38 (เลนส์ 24 มม.)
17.3×17.3×54 (เลนส์ 45 มม.)
น้ำหนัก (รวมเลนส์) 13.7±0.5ก. (เลนส์ 9.1 มม.)
17.9±0.5 ก. (เลนส์ 13 มม.)
27.3±0.5 ก. (เลนส์ 24 มม.)
51±0.5 ก. (เลนส์ 45 มม.)
การปรับตัวด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน -40°C~+70°C
อุณหภูมิในการจัดเก็บ -45°C~+85°C
ความชื้น 5%~95% ไม่ควบแน่น
การสั่นสะเทือน 5.35g, การสั่นสะเทือนแบบสุ่ม, 3 แกน
ผลกระทบ Half Sine Wave, 30g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง
การรับรอง ROHS2.0/การเข้าถึง
เลนส์ออฟติคอล โฟกัสคงที่ Athermal: 9.1/13/24/45 มม
การใช้งานทางอุตสาหกรรม
แกนกล้องถ่ายภาพความร้อน iTL612 PLUS สามารถใช้ในสาขาการดับเพลิงในป่า การบำรุงรักษาพลังงาน การตรวจสอบไฟฟ้าโซลาร์เซลล์ การตรวจสอบความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา และอื่นๆ
โซลูชั่นบูรณาการ
รูปแบบผลิตภัณฑ์ที่หลากหลาย รวมถึงเครื่องตรวจจับอินฟราเรด แกนกล้อง และโมดูล เพื่อตอบสนองความต้องการในการบูรณาการที่หลากหลาย
ความหลากหลายของผลิตภัณฑ์ที่หลากหลาย
ความละเอียดอาเรย์หลายแบบ ขนาดพิกเซล คลื่นความถี่ และตัวเลือกเลนส์ต่างๆ ผสมผสานกันมอบความยืดหยุ่นที่มากขึ้นสำหรับการใช้งานที่หลากหลาย
ประสิทธิภาพที่โดดเด่น
การสร้างภาพที่คมชัด ขนาดกะทัดรัด ใช้พลังงานต่ำ ความไวสูง และความน่าเชื่อถือสูง ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย
บูรณาการง่าย
ตัวเลือกอินเทอร์เฟซที่หลากหลายทำให้การบูรณาการตรงไปตรงมาและทำให้สามารถพัฒนาอย่างรวดเร็วในสาขาแอปพลิเคชันต่างๆ
ข้อดีของเรา
  • การปรับแต่งผลิตภัณฑ์:ปรับการกำหนดค่าและปรับอัลกอริธึมให้ตรงตามข้อกำหนดเฉพาะของอุตสาหกรรม
  • การสนับสนุนและการฝึกอบรมทางเทคนิคถึงสถานที่:มอบการตั้งค่าระบบและการฝึกอบรมการปฏิบัติงานให้กับลูกค้าหลัก
  • นวัตกรรมร่วมสำหรับผลิตภัณฑ์และตลาดใหม่:ร่วมมือกับลูกค้าเพื่อร่วมพัฒนาโซลูชันการประยุกต์ใช้งานอินฟราเรดที่เป็นนวัตกรรมใหม่
คำถามที่พบบ่อย
1. การถ่ายภาพความร้อนอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนด้วยอินฟราเรดเป็นวิธีการที่ใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุ โดยจะแปลงรังสีอินฟราเรดที่มองไม่เห็นให้เป็นภาพความร้อนอินฟราเรดที่มองเห็นได้ โดยมีการกระจายอุณหภูมิของพื้นผิวเป้าหมาย วัตถุที่แตกต่างกันและแม้แต่ส่วนที่แตกต่างกันของวัตถุเดียวกันก็มีความสามารถในการแผ่รังสีและความแรงของการสะท้อนอินฟราเรดที่แตกต่างกัน
2. การถ่ายภาพอินฟราเรดสามารถนำไปใช้ทำอะไรได้บ้าง?
  • การมองเห็นตอนกลางคืน
  • ค้นหาและช่วยเหลือ
  • การทดสอบแบบไม่ทำลาย
  • การป้องกันการระบาด
  • เทอร์โมกราฟฟี
  • ความปลอดภัยและการตรวจสอบ
  • ดับเพลิง
3. โมดูลถ่ายภาพความร้อนคืออะไร?
โมดูลถ่ายภาพความร้อนมักประกอบด้วยเครื่องตรวจจับอินฟราเรด เลนส์อินฟราเรด และอุปกรณ์อิเล็กทรอนิกส์ฮาร์ดแวร์ที่มีซอฟต์แวร์และอัลกอริธึมฝังอยู่ เป็นหน่วยขั้นต่ำของอุปกรณ์ถ่ายภาพความร้อน
